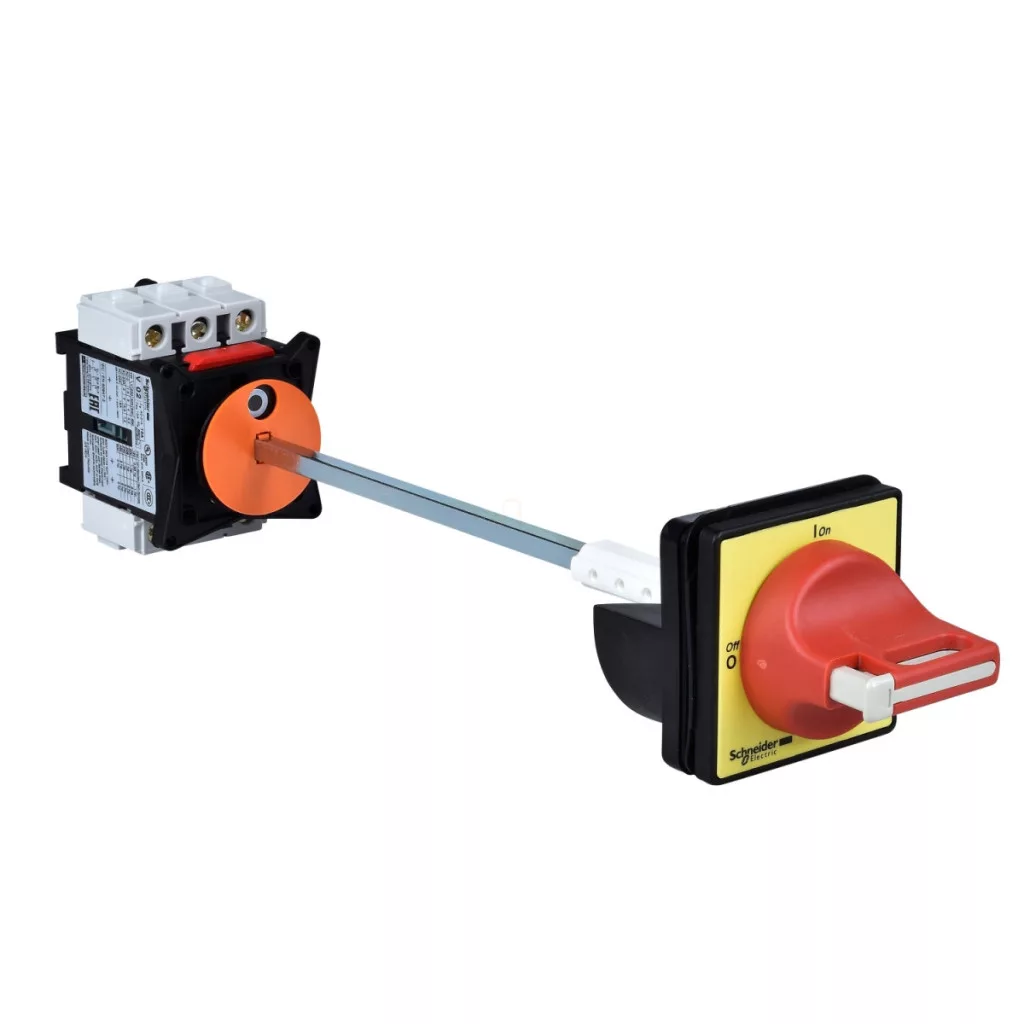

Întrerupătorul principal de urgență Schneider Electric TeSys VARIO VCCF3 este un dispozitiv de comutare tripolar de mare putere, conceput special pentru aplicații industriale. Acest întrerupător principal de 63 A oferă o soluție de deconectare fiabilă și sigură pentru sistemele electrice, în special în cazul opririi de urgență. Întrerupătorul VCCF3 funcționează la o tensiune nominală de 690 V c.a. 50/60 Hz și oferă performanțe excelente în diferite categorii de aplicații. În categoria AC-3 (motoare), asigură 11 kW la 230-240 V, 18,5 kW la 400-415 V și aceeași putere la 690 V. În categoria AC-23A (motoare și sarcini inductive), oferă 15 kW la 230-240 V, 22 kW la 400-415 V și, de asemenea, 22 kW la 690 V. La un nivel de tensiune de 500 V, comutatorul asigură 22 kW în categoria AC-3 și, respectiv, 30 kW în categoria AC-23A, ceea ce permite o gamă largă de aplicații în diverse medii industriale. Curentul nominal de funcționare al întrerupătorului principal este de 41,5 A în categoria AC-23 la 400 V, iar curentul termic convențional în aer liber este de 63 A. Capacitatea de pornire este impresionantă: 630 A la 400 V în categoriile AC-21A, AC-22A și AC-23A. Capacitatea de întrerupere este de 500 A la 400 V în aceleași categorii. Aparatul poate gestiona un curent de scurtcircuit condiționat de 10 kA la 400 V, asociat cu un siguranțe aM sau gG de 63 A. Capacitatea de pornire la scurtcircuit este de 2,1 kA la 400 V (valoare de vârf), iar curentul de scurtcircuit de scurtă durată pe care îl poate suporta este de 756 A la 400 V timp de 1 secundă. Aparatul are o rezistență nominală la tensiune de impuls de 8 kV și este adecvat pentru deconectare, putând fi utilizat atât în rețele de curent continuu, cât și în cele de curent alternativ. VCCF3 este un set complet de întrerupător principal, care include întrerupătorul, mânerul și prelungitorul de ax. Mânerul poate fi montat pe ușă, în timp ce întrerupătorul poate fi fixat pe o șină simetrică sau pe o placă. Modul de montare este variat: mânerul se fixează cu 4 șuruburi, iar întrerupătorul se fixează cu șuruburi sau cleme. Mânerul rotativ are un design prelungit, este de culoare roșie, cu o placă frontală galbenă și este prevăzut cu marcajul 0-1. Ca funcție de siguranță, poate fi blocat cu 1-3 lacate de 4-8 mm. Durata de viață mecanică și electrică a comutatorului este remarcabilă: 30.000 de cicluri de comutare. Conectarea se realizează cu borne cu șurub, care pot fi utilizate pentru o secțiune de 25 mm² în cazul cablurilor rigide și de 16 mm² în cazul cablurilor flexibile. Cuplul de strângere al bornelor cu șurub este de 4 N.m. Dimensiunile de bază ale dispozitivului sunt 60 x 60 mm, înălțimea de 83 mm, lățimea de 60 mm. Întrerupătorul principal TeSys VCCF3 este fabricat în conformitate cu standardele internaționale (IEC 60947-3) și deține numeroase certificări, inclusiv certificările UL, CCC, GL, CSA și UKCA. Gradul său de protecție este IP20 conform IEC 60529, respectiv IP65 în vedere frontală. Întrerupătorul este prevăzut cu un tratament de protecție TC și are o robustețe mecanică excelentă: rezistă la vibrații de 10-150 Hz (1 gn) conform IEC 60068-2-6, precum și la șocuri de 11 ms cu o intensitate de 30 Gn conform IEC 60068-2-27. Intervalul de temperatură de funcționare este cuprins între -20 și +50 °C, iar rezistența la foc este de 960 °C conform IEC 60695-2-1.
Schneider Electric TeSys Mini-Vario - VCCF3 - Întrerupător principal de 63 A pentru panou de 60x60 mm – date tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCCF
Tip de produs: Întrerupător de urgență-separator
Caracteristici funcționale
Componența dispozitivului: Întrerupător, mâner, prelungitor de ax
Suprafață de montare: Mâner: pe ușă, Comutator: pe șină simetrică, Comutator: pe placă
Mod de montare: Mâner: cu 4 șuruburi, Comutator: cu cleme, Comutator: cu șuruburi
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC [Ue]: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC: 11 kW 230...240 V (AC-3), 22 kW 500 V (AC-3), 22 kW 690 V (AC-23A), 30 kW 500 V (AC-23A), 18,5 kW 400...415 V (AC-3), 18,5 kW 690 V (AC-3), 15 kW 230...240 V (AC-23A), 22 kW 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 41,5 A AC-23 Ue: 400 V
Curent termic convențional în aer liber [Ith]: 63 A
Curent termic convențional în spațiu închis [Ithe]: 50 A
Caracteristici de putere
Capacitate de pornire (I Rms): 630 A 400 V AC-21A, 630 A 400 V AC-22A, 630 A 400 V AC-23A
Capacitate de întrerupere: 500 A 400 V (AC-21A), 500 A 400 V (AC-22A), 500 A 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA 400 V - siguranță asociată 63 A aM, 10 kA la 400 V - siguranță asociată 63 A gG
Capacitate nominală de pornire la scurtcircuit [Icm]: 2,1 kA la 400 V în valoare de vârf
Curent nominal de scurtcircuit de scurtă durată [Icw]: 756 A la 400 V, durată: 1 s
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Compatibilitate cu izolația: Da
Tipul rețelei: DC, AC
Caracteristici de comandă
Clasa de funcționare intermitentă: 30
Tipul de comandă: Mâner rotativ
Stil de montare a mânerului rotativ: Extins
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Închidere mâner rotativ cu zăvor: 1-3 zăvoare 4...8 mm
Marcaj: 0 - 1
Durată de viață
Durată de viață mecanică: 30000 de cicluri
Durată de viață electrică: 30.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conectare
Terminal de conectare IEC: Circuit de putere: clemă cu șurub 25 mm² - compactă, Circuit de putere: clemă cu șurub 16 mm² - flexibilă - cu manșon de capăt
Cuplu de strângere: Circuit de putere: 4 N.m - pe cleme cu șurub
Dimensiuni și greutate
Dimensiune bază: 60 x 60 mm
Înălțime: 83 mm
Lățime: 60 mm
Greutate: 0,44 kg
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CCC, GL, CSA, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura aerului ambiant în timpul funcționării: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
