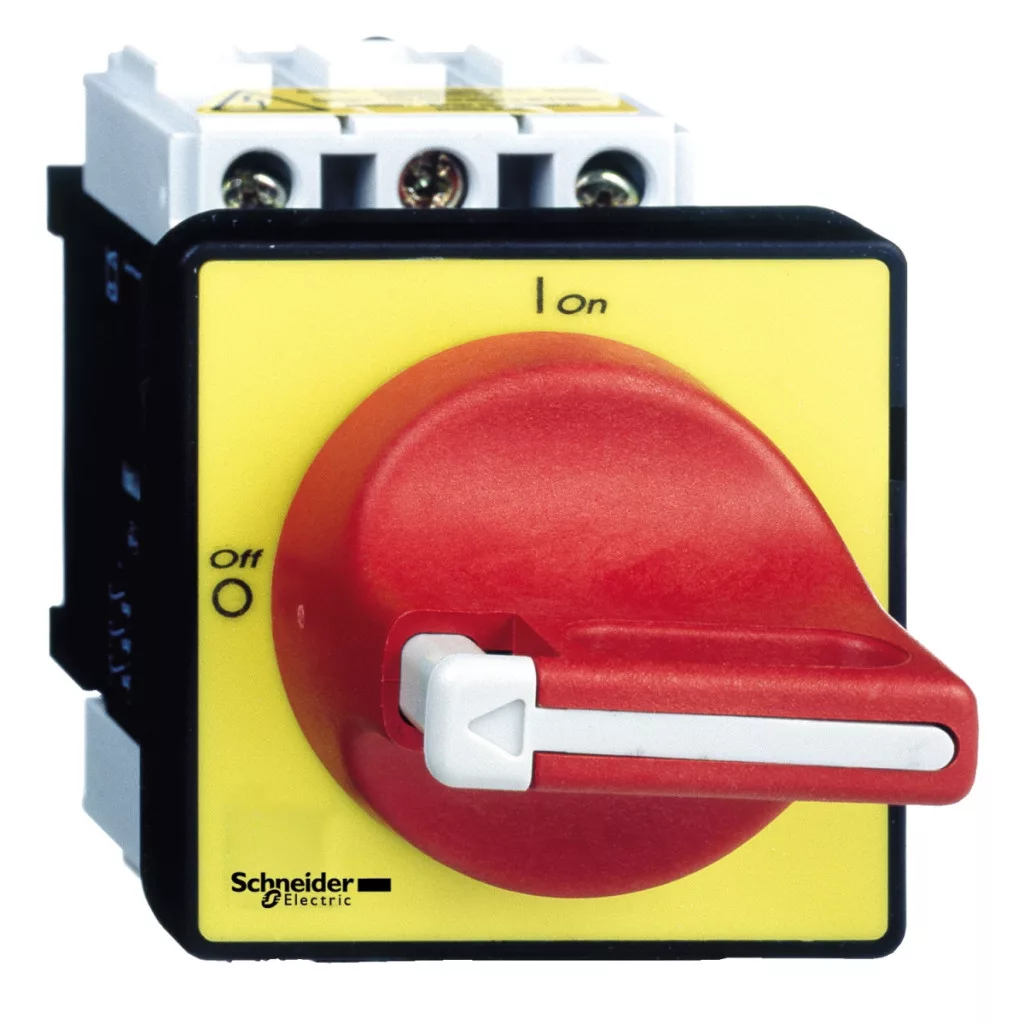

Întrerupătorul principal și de urgență VCD02 din seria TeSys VARIO de la Schneider Electric este un dispozitiv de comutare electric profesional, de înaltă calitate, conceput pentru aplicații industriale. Acest întrerupător compact, montabil pe ușă, reprezintă alegerea perfectă în medii în care este esențială posibilitatea de a întrerupe alimentarea cu energie electrică rapid și în condiții de siguranță. Dispozitivul cu referința VCD02 este un întrerupător cu 3 poli, cu o intensitate nominală a curentului de 12 A, conceput pentru montarea pe ușă. Prin orificiul de fixare cu diametrul de 22,5 mm, acesta poate fi fixat simplu și stabil pe ușa dulapului de distribuție sau a dulapului de comutație. Partea frontală a comutatorului are o manetă rotativă roșie vizibilă și o fațadă galbenă, care evidențiază funcția de oprire de urgență și o face ușor de observat. Dispozitivul este prevăzut cu o indicație de poziție 0-1 și oferă posibilitatea montării a 1-3 lacate cu diametrul de 4-8 mm, pentru blocarea comutatorului și prevenirea acționării nedorite. Din punct de vedere al parametrilor tehnici, comutatorul TeSys VCD02 are o tensiune nominală de funcționare de 690 V c.a. la o frecvență de 50/60 Hz. Comutatorul are 3 contacte NO (normally open, deschise în poziția inițială) și este potrivit atât pentru comutarea rețelelor c.a., cât și a celor c.c. Puterea produsului în diferite categorii de funcționare: la 400-415 V, 3 kW (AC-3) sau 4 kW (AC-23A), la 500 V, 4 kW (AC-3) sau 5,5 kW (AC-23A), la 230-240 V, 1,5 kW (AC-3) și, respectiv, 3 kW (AC-23A), precum și la 690 V, 5,5 kW (AC-3) și, respectiv, 7,5 kW (AC-23A). Curentul nominal de funcționare al comutatorului este de 8,1 A la AC-23 400 V, curentul termic măsurat în aer liber convențional este de 12 A, iar în spațiu închis de 10 A. VCD02 are, de asemenea, caracteristici remarcabile de rezistență la scurtcircuit: are o capacitate de întrerupere de 120 A la 400 V în categoriile AC-21A, AC-22A și AC-23A și poate suporta un curent de scurtcircuit condiționat de 10 kA la 400 V, asociat cu un siguranțe de 12 A aM sau 12 A gG. Curentul de scurtcircuit de scurtă durată al comutatorului este de 300 A la 400 V timp de 1 secundă, iar rezistența la tensiune de impuls este de 8 kV. Durata de viață mecanică este extrem de mare, asigurând 100.000 de cicluri de comutație, în timp ce durata de viață electrică este de 100.000 de cicluri în categoria AC-21 și de 30.000 de cicluri în categoriile DC (DC-1, DC-2, DC-3, DC-4, DC-5). Conectarea dispozitivului se realizează cu borne cu șurub, pentru cabluri rigide cu secțiune de până la 10 mm² și pentru cabluri flexibile (cu manșon de capăt) cu secțiune de până la 6 mm². Cuplul de strângere al bornelor este de 2,1 Nm. Dimensiunile compacte ale comutatorului – placă de bază de 60 x 60 mm, înălțime de 74 mm – permit o instalare care economisește spațiu, asigurând în același timp protecție IP20 (comutator) și IP65 (panou frontal). Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare, între -20 °C și +50 °C, și are o robustețe mecanică remarcabilă: rezistă la vibrații cu amplitudine de 1 gn între 10 și 150 Hz și la șocuri cu o durată de 11 ms și o intensitate de 30 gn.
Schneider Electric TeSys Mini-Vario - VCD02 - Comutator complet de alimentare și de oprire de urgență 12 A, pentru montare pe ușă, 22,5 mm – specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumirea scurtă a dispozitivului: VCD
Tipul produsului: Întrerupător principal de urgență
Detalii tehnice
Componența dispozitivului: Comutator și manetă rotativă
Suport de montare: Manetă rotativă: ușă, Întrerupător: ușă
Mod de montare: Gaură cu diametrul de 22,5 mm pentru maneta rotativă
Nivel de performanță: Performanță excelentă
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 3 kW la 400...415 V (AC-3), 4 kW la 500 V (AC-3), 1,5 kW la 230...240 V (AC-3), 5,5 kW la 500 V (AC-23A), 5,5 kW la 690 V (AC-3), 7,5 kW la 690 V (AC-23A), 3 kW la 230...240 V (AC-23A), 4 kW la 400...415 V (AC-23A)
Curent nominal de funcționare: 8,1 A AC-23 Ue: 400 V
Curent convențional la temperatura mediului ambiant: 12 A
Curent convențional la temperatura mediului ambiant închis: 10 A
Capacitate de sarcină
Capacitate de pornire (I Rms): 120 A la 400 V AC-21A, 120 A la 400 V AC-22A, 120 A la 400 V AC-23A
Capacitate de întrerupere: 120 A la 400 V (AC-21A), 120 A la 400 V (AC-22A), 120 A la 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 12 A aM, 10 kA la 400 V - siguranță asociată 12 A gG
Capacitate nominală de pornire la scurtcircuit: 1 kA la 400 V la vârf
Rezistență nominală la curent de scurtă durată: 300 A la 400 V, durată: 1 s
Rezistență nominală la tensiune de impuls: 8 kV
Capacitate de izolare: Da
Execuție și utilizare
Tipul rețelei: DC, AC
Clasa de funcționare intermitentă: 30
Tipul de comandă: Manetă rotativă
Mod de montare a manetei rotative: Direct
Culoarea manetei: Roșu
Culoarea plăcii frontale a manetei: Galben
Închidere manetă cu zăvor: 1-3 zăvoare 4...8 mm
Marcaj: 0 - 1
Durată de viață
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1, 30.000 de cicluri DC-2, 30.000 de cicluri DC-3, 30.000 de cicluri DC-4, 30.000 de cicluri DC-5
Conectare
Terminal de conectare IEC: Circuit: borne de conectare cu șurub 10 mm² - compact, Circuit: borne de conectare cu șurub 6 mm² - flexibil - cu capăt de cablu
Cuplu de strângere: Circuit: 2,1 N.m - la clemele de conectare cu șurub
Dimensiuni și mediu
Dimensiuni bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura aerului ambiant în timpul funcționării: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal
