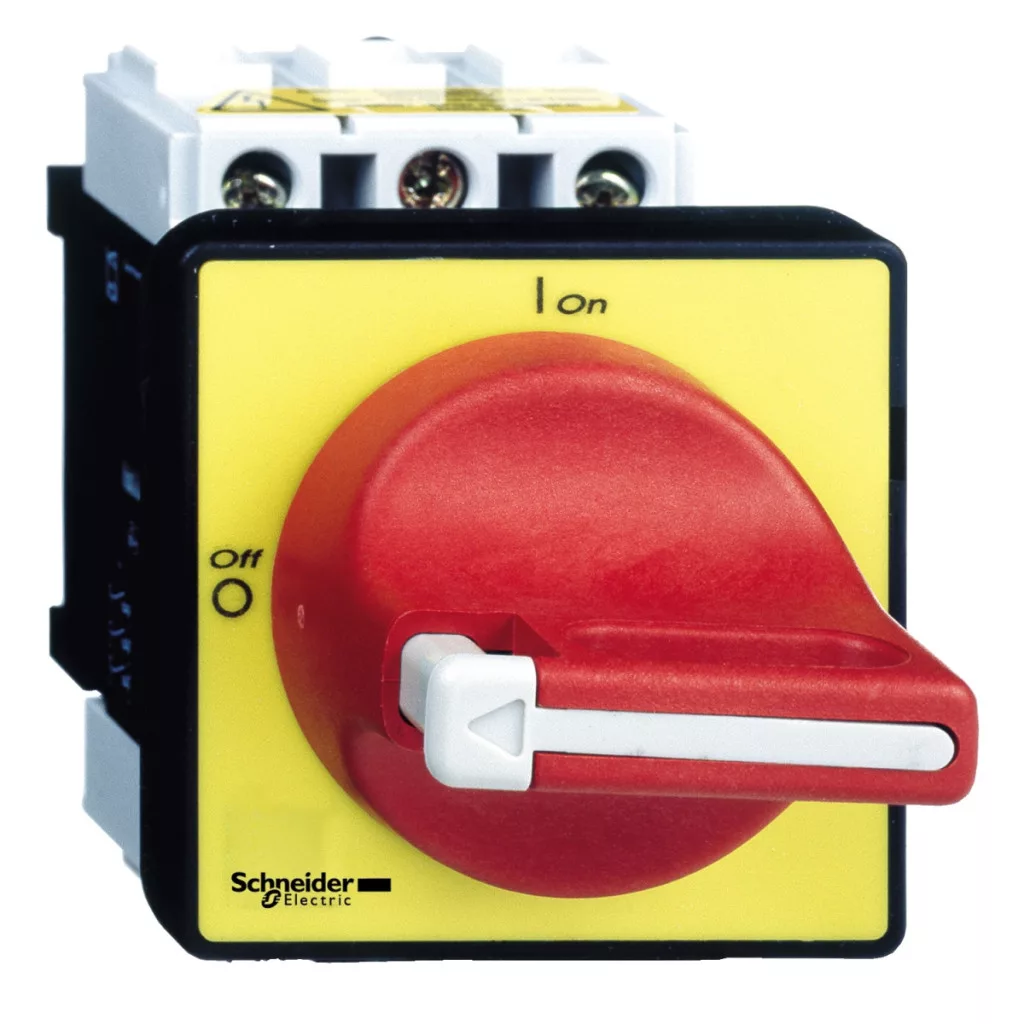

Întrerupătorul complet de alimentare și de oprire de urgență Schneider Electric TeSys Mini-Vario VCF0 este un dispozitiv electric de comutare extrem de fiabil și de înaltă calitate, reprezentând alegerea ideală în mediile industriale în care deconectarea în condiții de siguranță și funcția de oprire de urgență sunt esențiale. Ca parte a gamei de produse TeSys VARIO, acest model de 25 A este disponibil într-o versiune montabilă pe ușă, cu fixare prin șuruburi. Dispozitivul VCF0 are parametri tehnici remarcabili. Comutatorul are o configurație cu 3 poli, cu 3 contacte NO, și poate funcționa la o tensiune nominală de 690 V CA 50/60 Hz. Acest dispozitiv versatil poate fi utilizat la diferite niveluri de putere: 11 kW la 500 V (AC-23A), 15 kW la 690 V (AC-23A), precum și pentru sisteme de putere mai mică: 4 kW la 230-240 V (AC-3), 5,5 kW la 400-415 V (AC-3) sau 7,5 kW la 500 V (AC-3). Curentul nominal de funcționare este de 14,5 A în modul AC-23 la 400 V, iar curentul termic convențional în aer liber este de 25 A. Schneider Electric TeSys Mini-Vario VCF0 are o capacitate de comutație remarcabilă, cu un curent de pornire de 250 A la 400 V în modurile de funcționare AC-21A, AC-22A și AC-23A. Valorile curentului de decuplare sunt, de asemenea, remarcabile: 200 A la 400 V în toate cele trei moduri de funcționare menționate. Curentul de scurtcircuit condiționat este de 10 kA la 400 V, cu siguranțe de 25 A aM sau gG. Curentul de pornire la scurtcircuit (Icm) este de 1 kA la 400 V la valoarea de vârf, în timp ce curentul de scurtcircuit admisibil pe termen scurt (Icw) este de 300 A la 400 V pentru o durată de 1 secundă. Valoarea rezistenței nominale la tensiune de impuls (Uimp) este de 8 kV. Modelul VCF0 este potrivit pentru deconectare și poate fi utilizat atât pentru rețelele de curent alternativ, cât și pentru cele de curent continuu. Dispozitivul este livrat cu mâner rotativ direct, de culoare roșie, în timp ce capacul frontal este de culoare galbenă, indicând în mod clar funcția de oprire de urgență. Mânerul poate fi blocat cu 1-3 lacate cu diametrul de 4-8 mm, marcate cu 0-1. Durata de viață mecanică a comutatorului este extrem de ridicată, de 100.000 de cicluri de comutare, în timp ce durata de viață electrică este, de asemenea, de 100.000 de cicluri în modul AC-21 și de 30.000 de cicluri în modul DC-1...5. Conectarea comutatorului TeSys Mini-Vario VCF0 se realizează cu borne cu șurub, circuitul de alimentare fiind compatibil cu cabluri rigide de 10 mm² sau flexibile de 6 mm². Cuplul de strângere este de 2,1 Nm. Dimensiunile de bază ale dispozitivului sunt 60 x 60 mm, înălțimea de 74 mm, iar lățimea de 60 mm. Robustețea mecanică sporită este demonstrată de rezistența la vibrații de 10-150 Hz (1 gn) conform IEC 60068-2-6, precum și la șocuri de 11 ms (30 Gn) conform standardului IEC 60068-2-27. Intervalul de temperatură de funcționare este de -20...+50 °C.
Schneider Electric TeSys Mini-Vario - VCF0 - Comutator principal și de urgență complet 25 A, cu montare pe ușă, cu fixare prin șuruburi - Specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCF
Tip de produs: Întrerupător de urgență-disjunctor
Caracteristici tehnice
Componența dispozitivului: Întrerupător, Mâner
Mod de fixare: Mâner: ușă, Comutator: ușă
Metodă de montare: cu 4 șuruburi la mâner
Nivel de putere: De mare putere
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare (IEC): 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 11 kW la 500 V (AC-23A), 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 4 kW la 230...240 V (AC-3), 5,5 kW la 400...415 V (AC-3), 7,5 kW la 500 V (AC-3), 5,5 kW la 230...240 V (AC-23A), 7,5 kW la 400...415 V (AC-23A)
Curent nominal de funcționare: 14,5 A AC-23 Ue: 400 V
Curent termic convențional în aer liber: 25 A
Curent termic convențional în circuit închis: 20 A
Capacitate de pornire (I Rms): 250 A la 400 V AC-21A, 250 A la 400 V AC-22A, 250 A la 400 V AC-23A
Capacitate de decuplare: 200 A la 400 V (AC-21A), 200 A la 400 V (AC-22A), 200 A la 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 25 A aM, 10 kA la 400 V - siguranță asociată 25 A gG
Capacitate nominală de pornire la scurtcircuit: 1 kA la 400 V la valoarea de vârf
Curent nominal de scurtcircuit de scurtă durată: 300 A la 400 V, durată: 1 s
Rezistență nominală la tensiune de impuls: 8 kV
Caracteristici suplimentare
Potrivit pentru decuplare: Da
Tipul rețelei: CA, DC
Clasa de funcționare intermitentă: 30
Tipul de comandă: Mâner rotativ
Mod de fixare a mânerului rotativ: Direct
Culoarea manetei: Roșu
Culoarea plăcii frontale a manetei: Galben
Blocare manetă rotativă: 1-3 zăvoare 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100000 de cicluri AC-21, 30000 de cicluri DC-1...5
Conectare IEC: Circuit de alimentare: bornă cu șurub 10 mm² - compactă, Circuit de alimentare: bornă cu șurub 6 mm² - flexibilă - cu capăt de cablu
Cuplu de strângere: Circuit de alimentare: 2,1 Nm - pe borne cu șurub
Dimensiune de bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CSA, CCC, GL, UL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal
