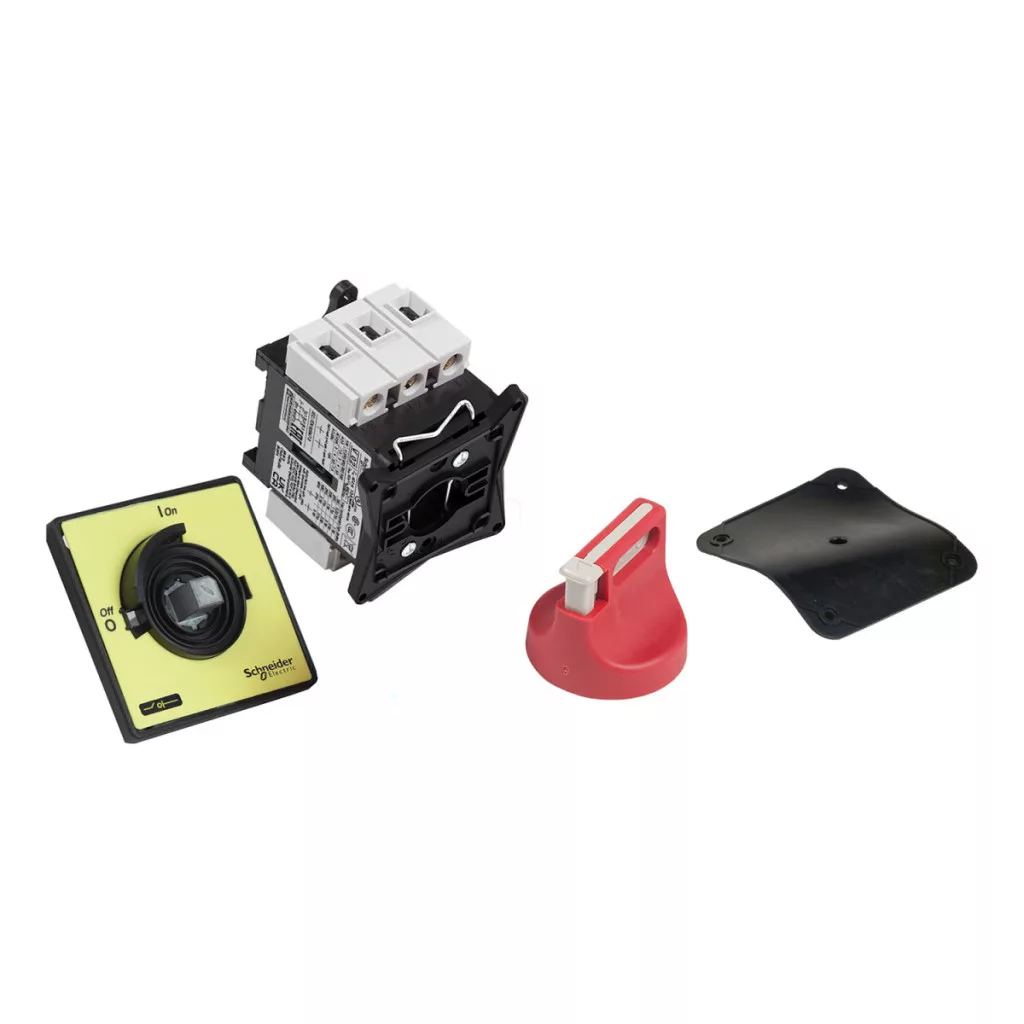

Produsul Schneider Electric din seria TeSys Mini-Vario cu codul VCF01 este un întrerupător principal și de urgență cu 3 poli, de înaltă performanță, special conceput pentru aplicații industriale și deconectarea în siguranță a mașinilor și echipamentelor. Acest comutator de 20 A face parte din familia de produse TeSys VARIO, care reprezintă o alegere excelentă pentru profesioniștii care lucrează în medii industriale în ceea ce privește fiabilitatea și durata lungă de viață. Unul dintre principalele avantaje ale comutatorului VCF01 este montarea simplă pe ușă, care se poate realiza cu 4 șuruburi. Cu mânerul rotativ roșu și placa frontală galbenă, dispozitivul este ușor de identificat ca întrerupător de oprire de urgență, ceea ce este esențial atunci când este necesară o intervenție rapidă. Contactele sunt dispuse în configurație 3 NO (3 normal deschise), iar comutatorul are o tensiune nominală de funcționare de 690 V CA 50/60 Hz, ceea ce asigură o gamă largă de aplicații. Produsul are parametri tehnici remarcabili. Curentul nominal de funcționare în aplicații AC-23 este de 11 A la 400 V, în timp ce curentul termic convențional măsurat în aer liber este de 20 A și 16 A în spații închise. În ceea ce privește puterea, poate fi utilizat în diferite categorii: de exemplu, în aplicații AC-3 la 500 V poate suporta 7,5 kW, iar în categoria AC-23A la 690 V, poate fi încărcat până la 11 kW. Capacitatea sa de comutare în categoriile AC-21A, AC-22A și AC-23A este de 200 A la 400 V, iar aceeași valoare se aplică și capacității sale de rupere. Curentul său de rezistență la scurtcircuit este de 10 kA la 400 V cu o siguranță de 20 A aM sau gG, iar tensiunea sa de rezistență la impulsuri este de 8 kV, ceea ce oferă o protecție excelentă împotriva supratensiunilor tranzitorii. Întrerupătorul VCF01 oferă, de asemenea, o durabilitate mecanică și electrică remarcabilă: din punct de vedere mecanic, poate rezista la 100.000 de cicluri de comutare, din punct de vedere electric, poate rezista la 100.000 de cicluri în aplicații AC-21 și la 30.000 de cicluri în aplicații DC-1...5. Are protecție IP20 conform IEC 60529 și are, de asemenea, protecție IP65. Intervalul său de temperatură de funcționare este între -20 °C și +50 °C, ceea ce este potrivit pentru majoritatea mediilor industriale. Comutatorul poate fi instalat atât pe rețele de curent alternativ, cât și pe rețele de curent continuu și poate fi blocat cu 1 până la 3 încuietori de 4-8 mm, ceea ce sporește siguranța echipamentului și împiedică funcționarea neautorizată. Comutatorul Schneider Electric TeSys Mini-Vario VCF01 este conform cu standardul IEC 60947-3 și are numeroase certificări internaționale, inclusiv CCC, GL, CSA, UL și UKCA. Utilizarea sa este recomandată în special în medii industriale în care siguranța este de o importanță capitală, cum ar fi liniile de producție, mașinile, echipamentele industriale, ca întrerupător principal sau oprire de urgență. Conectarea este simplă: circuitul de alimentare este conectat cu borne cu șurub care acceptă fire solide de până la 10 mm² sau fire flexibile de până la 6 mm² cu manșoane, iar cuplul de strângere este de 2,1 Nm. Datorită dimensiunilor reduse (bază de 60 x 60 mm, înălțime de 74 mm), poate fi instalat cu ușurință chiar și în spații înguste.
Schneider Electric TeSys Mini-Vario - VCF01 - Comutator principal și de oprire de urgență complet 20A, pentru ușă, montat cu șuruburi Date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCF
Tipul produsului: Comutator de oprire de urgență
Informații suplimentare
Componența dispozitivului: Mâner și comutator
Suprafață de montare: Mâner: pe ușă, Comutator: pe ușă
Metodă de montare: 4 șuruburi pe mâner
Putere nominală: Putere mare
Număr de poli: 3P
Tipul și compoziția contactului: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC [Ue]: 690 V c.a. 50/60 Hz
Putere nominală de funcționare IEC:
7,5 kW la 500 V (AC-3)
11 kW la 690 V (AC-23A)
3 kW la 230...240 V (AC-3)
4 kW la 400...415 V (AC-3)
7,5 kW la 500 V (AC-23A)
5,5 kW la 690 V (AC-3)
4 kW la 230...240 V (AC-23A) 5,5 kW la 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 11 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber [Ith]: 20 A
Curent termic convențional măsurat în spații închise [Ithe]: 16 A
Caracteristici de comutare și întrerupere
Capacitate de comutare (I Rms):
200 A la 400 V AC-21A
200 A la 400 V AC-22A
200 A la 400 V AC-23A
Capacitate de rupere:
200 A la 400 V (AC-21A)
200 A la 400 V (AC-22A)
200 A la 400 V (AC-23A)
Curent de scurtcircuit condiționat:
10 kA la 400 V - siguranță asociată 20 A aM
10 kA la 400 V - siguranță asociată 20 A gG
Capacitate nominală de scurtcircuit [Icm]: 1 kA la 400 V Ipeak
Curent nominal de rezistență pe termen scurt [Icw]: 300 A la 400 V durată: 1 s
Tensiune nominală de rezistență la impuls [Uimp]: 8 kV
Caracteristici tehnice
Adecvare pentru izolație: Da
Tip rețea: CA, CC
Clasă de funcționare intermitentă: 30
Tip de control: Mâner rotativ
Stil de montare a mânerului rotativ: Direct
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Blocare mâner rotativ: 1-3 blocaje 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică:
100.000 de cicluri AC-21
30.000 de cicluri DC-1...5
Conexiune
Tip conector IEC:
Circuit: borne cu șurub 10 mm² - solid
Circuit: borne cu șurub 6 mm² - flexibil - cu manșoane
Cuplu de strângere: Circuit: 2,1 N·m - borne cu șurub
Dimensiuni
Dimensiuni bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CCC, GL, CSA, UL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică:
Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6
Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura ambiantă de funcționare: -20...50 °C Rezistență la foc: 960 °C conform IEC 60695-2-1 Cod de compatibilitate: Întrerupător principal
