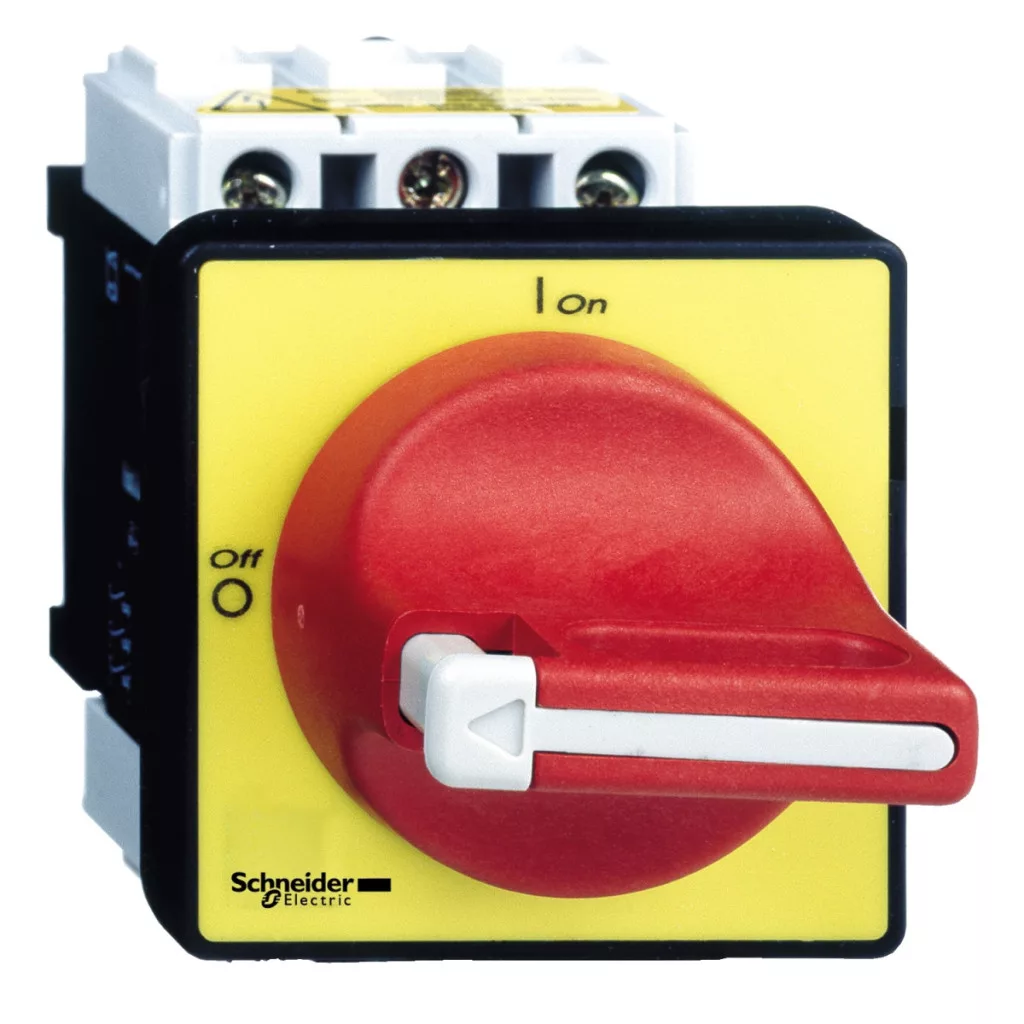

Schneider Electric TeSys Mini-Vario VCF02 este un întrerupător principal de urgență de înaltă calitate, conceput pentru aplicații industriale și sisteme de control, special pentru operațiuni de oprire în condiții de siguranță, în conformitate cu standardele EN/IEC. Acest întrerupător de 12 amperi este alegerea ideală dacă ai nevoie de o soluție fiabilă și sigură pentru oprirea de urgență a mașinilor și echipamentelor sau pentru deconectarea acestora înainte de întreținere. Ca parte a gamei de produse TeSys VARIO, modelul VCF02 combină performanța ridicată cu funcționarea fiabilă. Dispozitivul are o configurație cu 3 poli, 3 contacte NO (deschise în poziția inițială) și o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz. Puterea sa variază în funcție de modurile de funcționare și de nivelurile de tensiune: între 1,5 kW (230-240 V) și 3 kW (400-415 V) în modul AC-3, respectiv între 3 kW (230-240 V) și 7,5 kW (690 V) în modul AC-23A. Această versatilitate vă permite să îl utilizați în diverse aplicații, de la mașini mai mici până la echipamente industriale mai mari. Una dintre cele mai importante caracteristici ale dispozitivului este posibilitatea de montare pe ușă. Atât comutatorul, cât și maneta rotativă de culoare roșie, cu fațadă galbenă, pot fi montate pe ușă, cu fixare cu 4 șuruburi. Acest design asigură nu numai accesibilitate ușoară, ci și protecție IP65, în timp ce partea interioară a comutatorului are protecție IP20 conform standardului IEC 60529. Culoarea roșie ușor de recunoscut a manetei rotative și fața galbenă oferă un semnal vizual clar privind funcția de oprire de urgență, care poate fi esențială în caz de urgență. Modelul VCF02 are o capacitate de întrerupere remarcabilă, de 120 A la 400 V, atât în categoriile AC-21A, AC-22A, cât și AC-23A. Curentul de scurtcircuit nominal de 10 kA la 400 V (combinat cu o siguranță de 12 A aM sau gG) și rezistența nominală la tensiune de impuls de 8 kV sporesc și mai mult protecția echipamentului. Durabilitatea mecanică și electrică este, de asemenea, remarcabilă: comutatorul poate efectua 100.000 de cicluri în modul AC-21, precum și 30.000 de cicluri în diferite moduri de funcționare DC, ceea ce asigură o durată lungă de viață chiar și în cazul comutărilor frecvente. Versatilitatea produsului este sporită și mai mult de faptul că poate fi utilizat atât pentru rețelele de curent alternativ, cât și pentru cele de curent continuu, și oferă posibilitatea montării a 1-3 lacate cu diametrul de 4-8 mm pe brațul rotativ, ceea ce împiedică pornirea neautorizată a echipamentului în timpul întreținerii sau reparațiilor. Marcajul 0-1 indică în mod clar starea comutatorului, contribuind la o funcționare sigură. Flexibilitatea conectării este, de asemenea, remarcabilă: se poate conecta la circuitul de alimentare cu cleme de strângere cu șurub, care acceptă cabluri de 10 mm² rigide sau de 6 mm² flexibile (cu capete de mufă), cu un cuplu de strângere de 2,1 Nm. Intervalul de temperatură de funcționare este cuprins între -20 °C și +50 °C, ceea ce asigură o funcționare adecvată în majoritatea mediilor industriale. Schneider Electric TeSys Mini-Vario VCF02 are dimensiuni compacte (dimensiune de bază 60x60 mm, înălțime 74 mm), astfel încât poate fi integrat cu ușurință chiar și în dulapuri de comandă mai mici. Produsul deține numeroase certificări internaționale, printre care UL, CCC, GL, CSA și UKCA, ceea ce asigură conformitatea la nivel global. Toate aceste caracteristici fac din modelul VCF02 alegerea ideală dacă ai nevoie de un întrerupător principal de urgență fiabil, sigur și ușor de utilizat într-un mediu industrial.
Schneider Electric TeSys Mini-Vario - VCF02 - Comutator principal și de oprire de urgență complet 12A, pentru ușă, cu șuruburi, date tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCF
Tipul produsului: Întrerupător de urgență și separator
Componență și montare
Componența dispozitivului: Întrerupător și manetă rotativă
Suprafață de montare: Manetă rotativă: pe ușă, Comutator: pe ușă
Mod de montare: cu 4 șuruburi la maneta rotativă
Nivel de putere: Putere mare
Caracteristici electrice
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC: 3 kW 400...415 V (AC-3), 4 kW 500 V (AC-3), 1,5 kW 230...240 V (AC-3), 5,5 kW 500 V (AC-23A), 5,5 kW 690 V (AC-3), 7,5 kW 690 V (AC-23A), 3 kW 230...240 V (AC-23A), 4 kW 400...415 V (AC-23A)
Curent nominal de funcționare: 8,1 A AC-23 Ue: 400 V
Curent termic convențional în aer liber: 12 A
Curent termic convențional în circuit închis: 10 A
Capacitate de întrerupere
Capacitate de pornire (I Rms): 120 A 400 V AC-21A, 120 A 400 V AC-22A, 120 A 400 V AC-23A
Capacitate de întrerupere: 120 A 400 V (AC-21A), 120 A 400 V (AC-22A), 120 A 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA 400 V - siguranță asociată 12 A aM, 10 kA 400 V - siguranță asociată 12 A gG
Capacitate nominală de pornire la scurtcircuit: 1 kA la 400 V în cazul Ipeak
Toleranță nominală la curent de scurtă durată: 300 A la 400 V, durată: 1 s
Rezistență nominală la tensiune de impuls: 8 kV
Acționare și aspect
Capacitate de decuplare: Da
Tipul rețelei: DC, AC
Clasa de funcționare intermitentă: 30
Tipul de comandă: Manetă rotativă
Modul de montare a manetei rotative: Direct
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Posibilitatea de blocare a manetei rotative cu lacăt: 1-3 lacăt 4...8 mm
Marcaj: 0 - 1
Durabilitate
Durabilitate mecanică: 100000 de cicluri
Durabilitate electrică: 100000 de cicluri AC-21, 30.000 de cicluri DC-1, 30.000 de cicluri DC-2, 30.000 de cicluri DC-3, 30.000 de cicluri DC-4, 30.000 de cicluri DC-5
Conexiuni
Conexiune terminal IEC: Circuit de alimentare: cleme de strângere cu șurub de 10 mm² - compacte, Circuit de alimentare: cleme de strângere cu șurub de 6 mm² - flexibile - cu manșon de capăt
Cuplu de strângere: Circuit de alimentare: 2,1 N.m - pe cleme de strângere cu șurub
Dimensiuni
Dimensiune de bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CCC, GL, CSA, UKCA
Grad de protecție: IP20 conform standardului IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform standardului IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform standardului IEC 60068-2-27
Temperatura de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform standardului IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal de deconectare
