Schneider Electric TeSys Mini-Vario VCF2 este un întrerupător de secțiune de oprire de urgență de înaltă performanță, care oferă o soluție ideală pentru aplicații industriale în care oprirea și izolarea în condiții de siguranță sunt de o importanță crucială. Acest comutator de 40 A face parte din gama de produse TeSys VARIO și este conceput special pentru a fi montat pe ușă, fiind astfel ușor accesibil în caz de urgență. Modelul VCF2 are o configurație cu 3 poli și 3 contacte NO (deschise în poziția inițială), care funcționează la o tensiune de 690 V c.a. și o frecvență de 50/60 Hz. Puterea sa este impresionantă: 11 kW la o tensiune de 690 V în categoria AC-3 și 15 kW la aceeași tensiune în cazul aplicației AC-23A. În intervalul de tensiune medie (400-415 V), acesta asigură o putere de 11 kW în categoria AC-3, iar în cazul AC-23A, de 15 kW. Garantează o funcționare eficientă și la tensiuni mai mici, de 230-240 V, cu o putere de 5,5 kW (AC-3) și, respectiv, 7,5 kW (AC-23A). Curentul nominal de funcționare (Ie) este de 29 A în categoria AC-23 la o tensiune de 400 V, în timp ce curentul termic măsurat în aer liber (Ith) este de 40 A, iar în mediu închis (Ithe) este de 32 A. Întrerupătorul secțional VCF2 are o capacitate de comutație remarcabilă: capacitatea de pornire este de 400 A la o tensiune de 400 V în categoriile AC-21A, AC-22A și AC-23A, în timp ce capacitatea de întrerupere este de 320 A în aceleași condiții. Are un curent de scurtcircuit condiționat de 10 kA la o tensiune de 400 V, asociat cu o siguranță de 50 A aM sau 50 A gG. Capacitatea de pornire la scurtcircuit (Icm) este de 1 kA la tensiunea de 400 V la valoarea de vârf, în timp ce capacitatea de menținere a curentului de scurtcircuit de scurtă durată (Icw) este de 480 A la 400 V timp de 1 secundă. Rezistența nominală la tensiunea de impuls (Uimp) este de 8 kV. TeSys VCF2 este adecvat pentru izolație și poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Dispune de o acționare cu mâner rotativ, care poate fi montată direct pe ușă. Mânerul are o culoare roșie vizibilă, iar panoul frontal este galben, astfel încât este ușor de remarcat în situații de urgență. Mânerul poate fi blocat cu 1-3 lacate (cu diametrul de 4-8 mm), asigurând oprirea sigură a echipamentului în timpul lucrărilor de întreținere. Comutatorul are marcajul 0-1 pentru indicarea clară a stării de comutare. TeSys VCF2 are o durabilitate remarcabilă: durata de viață mecanică este de 100 000 de cicluri de comutare, iar durata de viață electrică este, de asemenea, de 100 000 de cicluri în categoria AC-21 și de 30 000 de cicluri în categoria DC-1...5. Conectarea electrică se realizează cu borne cu șurub, pentru cabluri rigide cu secțiune de până la 10 mm² și pentru cabluri flexibile cu capete izolate cu secțiune de până la 6 mm². Cuplul de strângere al bornelor cu șurub este de 2,1 Nm. Dimensiunile de bază ale comutatorului sunt 60 x 60 mm, înălțimea este de 74 mm, iar lățimea de 60 mm. Caracteristicile de protecție a mediului ale TeSys VCF2 sunt, de asemenea, remarcabile: conform standardului IEC 60529, comutatorul are grad de protecție IP20, în timp ce panoul frontal are grad de protecție IP65, fiind astfel protejat împotriva prafului și umezelii. Este prevăzut cu tratament de protecție TC și are o robustețe mecanică remarcabilă – rezistă la vibrații între 10 și 150 Hz (1 gn, conform IEC 60068-2-6) și la șocuri cu o durată de 11 ms (30 Gn, conform IEC 60068-2-27). Intervalul de temperatură de funcționare este cuprins între -20 °C și +50 °C, iar rezistența la foc este de 960 °C (conform IEC 60695-2-1). Este conform cu numeroase standarde internaționale și deține certificări UL, CCC, GL, CSA și UKCA.

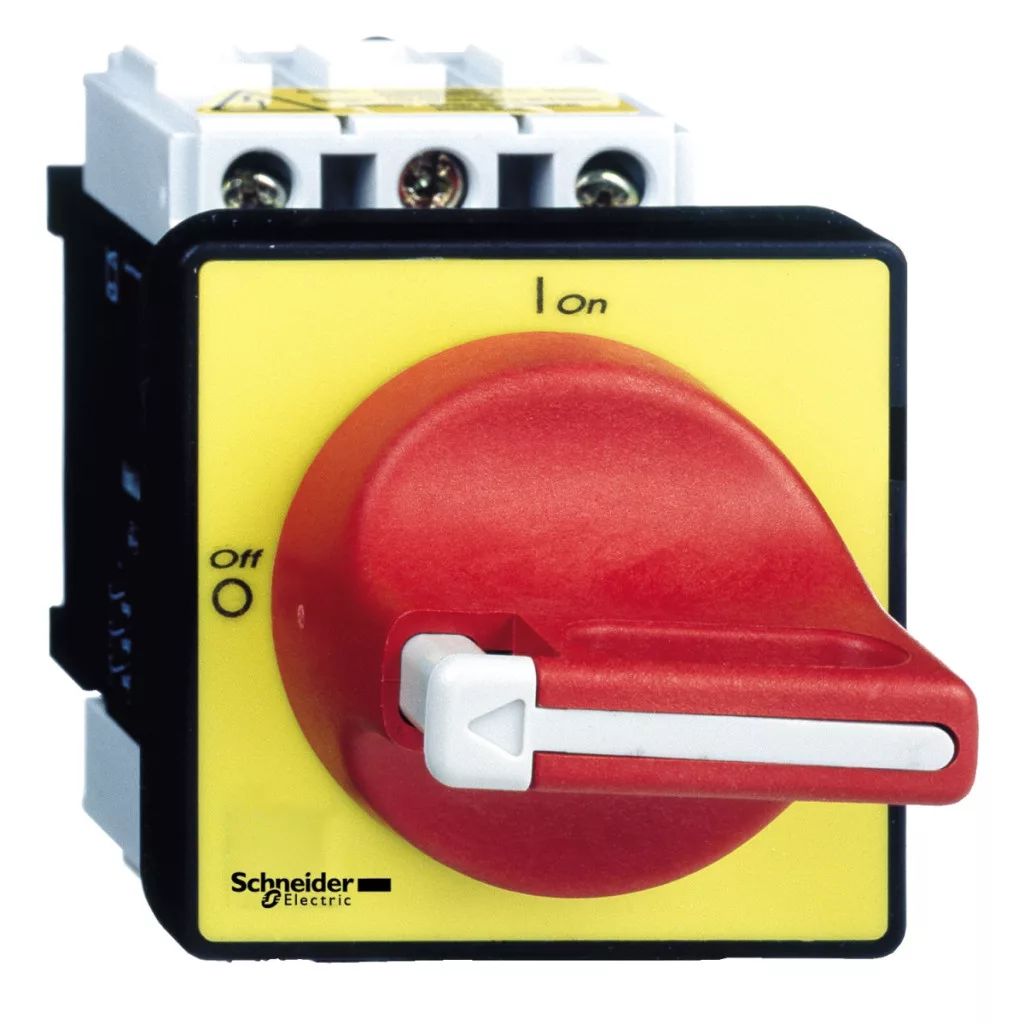

Schneider Electric TeSys Mini-Vario - VCF2 - Întrerupător principal și de urgență complet 40 A, montare pe ușă, cu prindere prin șuruburi - Date tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCF
Tipul produsului: Întrerupător de urgență cu secționare
Specificații tehnice
Componența dispozitivului: Întrerupător, Mâner
Mod de montare: Mâner: pe ușă, Întrerupător: pe ușă
Mod de fixare: Cu 4 șuruburi pentru mâner
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare IEC [Ue]: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 11 kW la 400...415 V (AC-3), 15 kW la 500 V (AC-3), 18,5 kW la 500 V (AC-23A), 5,5 kW la 230...240 V (AC-3), 7,5 kW la 230...240 V (AC-23A), 15 kW la 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 29 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber [Ith]: 40 A
Curent termic convențional în mediu închis [Ithe]: 32 A
Capacități de comutație
Capacitate de pornire (I Rms): 400 A la 400 V AC-21A, 400 A la 400 V conform AC-22A, 400 A la 400 V conform AC-23A
Capacitate de întrerupere: 320 A la 400 V (AC-21A), 320 A la 400 V (AC-22A), 320 A la 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 50 A aM, 10 kA la 400 V - siguranță asociată 50 A gG
Capacitate nominală de pornire la scurtcircuit [Icm]: 1 kA la 400 V la valoarea de vârf
Curent nominal de scurtcircuit de scurtă durată [Icw]: 480 A la 400 V, durată: 1 s
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Caracteristici fizice
Potrivit pentru izolare: Da
Tipul rețelei: CA, DC
Clasa de funcționare intermitentă: 30
Tipul de comandă: Mâner rotativ
Mod de montare a mânerului rotativ: Direct
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Închidere mâner rotativ: 1-3 zăvoare 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100000 de cicluri AC-21, 30000 de cicluri DC-1...5
Conectare terminal IEC: Circuit: clemă cu șurub 10 mm² - compactă, Circuit: clemă cu șurub 6 mm² - flexibilă - cu manșon de capăt
Cuplu de strângere: Circuit: 2,1 N.m - pe cleme cu șurub
Dimensiuni de bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CCC, GL, CSA, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului în timpul funcționării: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal de secționare
