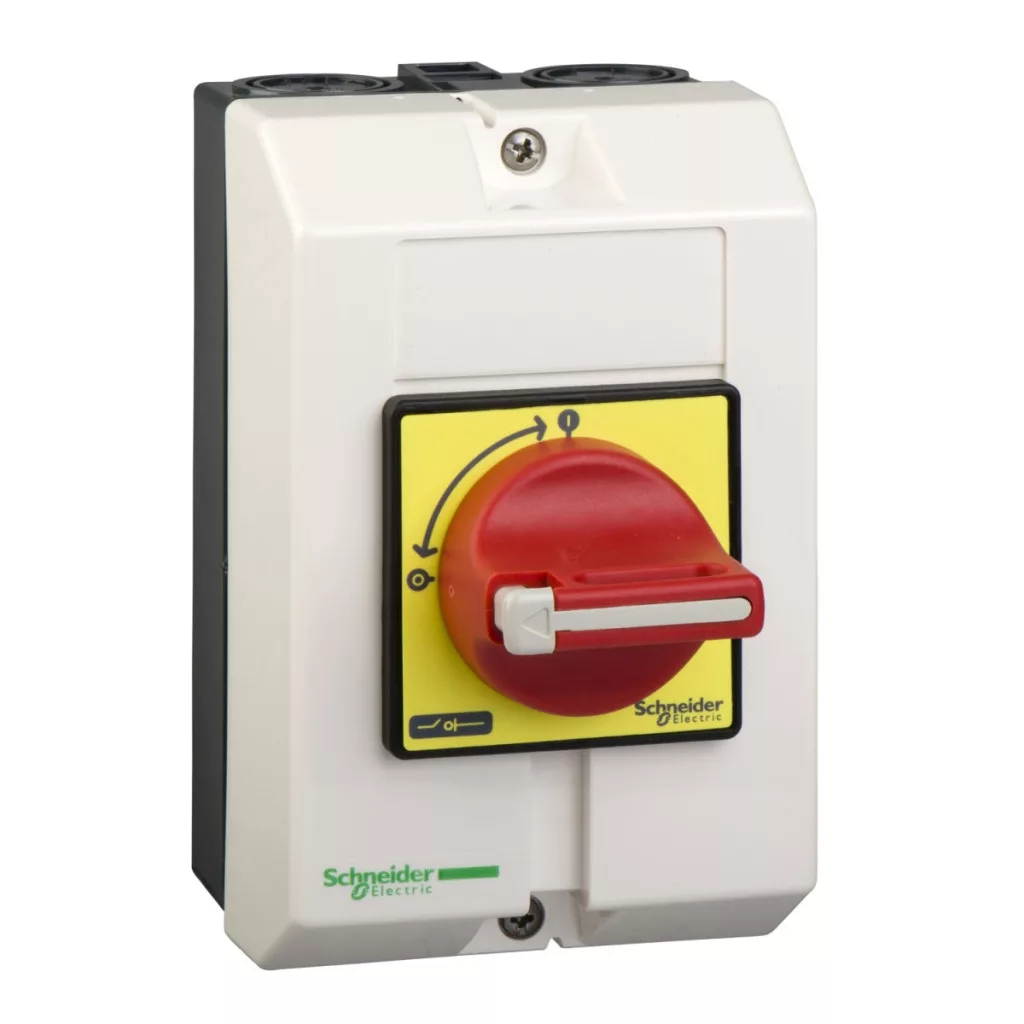

VCF2GE din seria TeSys VARIO de la Schneider Electric este un întrerupător de urgență în carcasă, dotat cu funcție ON/oprire de urgență. Acest dispozitiv compact de mare putere, de 32 A, reprezintă alegerea perfectă pentru mediile industriale în care siguranța și fiabilitatea sunt esențiale. Întrerupătorul carcasat VCF2GE are o configurație cu 3 poli și se mândrește cu un grad de protecție IP65, care asigură o protecție excelentă împotriva prafului și a apei. Întrerupătorul rotativ, de culoare roșie, cu fațadă galbenă, iese în evidență din mediul înconjurător, astfel încât în situații de urgență este ușor de observat și poate fi acționat rapid. Comutatorul poate fi blocat cu 1-3 lacate cu diametrul de 4-8 mm, ceea ce oferă o siguranță suplimentară în timpul lucrărilor de întreținere, împiedicând pornirea accidentală a echipamentului. TeSys VARIO VCF2GE are parametri tehnici remarcabili. Tensiunea nominală de funcționare este de 690 V c.a., iar rezistența la impulsuri este de 8 kV. Valoarea curentului termic închis tradițional este de 32 A, în timp ce curentul nominal de funcționare este de 29 A (AC-23A) la 400 V. În ceea ce privește puterea, aceasta este de 15 kW (AC-23) și 11 kW (AC-3) la 400 V. Capacitatea de pornire a întrerupătorului este de 400 A la 400 V (în categoriile AC-21A, AC-22A, AC-23A), în timp ce capacitatea de întrerupere este de 320 A în aceleași condiții. Valoarea capacității nominale de pornire la scurtcircuit este de 1 kA la 400 V la valoarea de vârf, iar capacitatea nominală de întrerupere a curentului pe termen scurt este de 480 A la 400 V pentru o durată de 1 secundă. Valoarea curentului de scurtcircuit condiționat este de 10 kA la 400 V, asociată cu o siguranță de 50 A aM sau 50 A gG. Durata de viață mecanică este de 100 000 de cicluri, iar durata de viață electrică este de 100 000 de cicluri în categoria AC-21 și de 30 000 de cicluri în categoria DC-1...5. Comutatorul este conform cu standardele IEC 60204 și IEC 60947-4-1 și este adecvat pentru izolare. Conectarea se realizează cu borne cu șurub, care sunt potrivite pentru cabluri rigide de 10 mm² și cabluri flexibile cu capete de mufă de 6 mm². Cuplul de strângere al bornelor cu șurub este de 2,1 Nm. VCF2GE are dimensiuni compacte: înălțimea de 146 mm, lățimea de 90 mm, adâncimea de 131 mm. Rezistența la foc este de 960 °C conform standardului IEC 60595-2-1. Dimensiunea panoului frontal al comutatorului este de 60 x 60 mm. Robustețea sa mecanică este excelentă, rezistând la vibrații cu frecvența de 10-150 Hz și intensitatea de 1 g, precum și la șocuri cu intensitatea de 30 g și durata de 11 ms, conform standardelor IEC 60068. Intervalul de temperatură de funcționare este cuprins între -20 și +50 °C.
Schneider Electric TeSys Mini-Vario - VCF2GE - Comutator principal și de oprire de urgență complet în carcasă, 32 A – Specificații tehnice
Caracteristici principale
Tipul produsului: Comutator de oprire de urgență în carcasă
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCF
Nivel de putere: Putere mare
Descrierea polilor: 3P
Tip de comandă: Comutator rotativ
Culoarea mânerului comutatorului: Roșu
Culoarea panoului frontal: Galben
Se poate închide cu lacăt: 1-3 lacate, 4-8 mm
Caracteristici electrice
Marcaj: 0 - 1
Tensiune nominală de funcționare: 690 V CA
Rezistență nominală la impuls: 8 kV
Curent termic nominal în circuit închis: 32 A
Curent nominal de funcționare: 29 A (AC-23A) la 400 V
Putere nominală de funcționare: 15 kW la 400 V (AC-23), 11 kW la 400 V (AC-3)
Clasa de funcționare intermitentă: 30
Capacitate de pornire: 400 A la 400 V (AC-21A, AC-22A, AC-23A)
Capacitate nominală de pornire la scurtcircuit: 1 kA la 400 V la valoare de vârf
Capacitate nominală de întrerupere de scurtă durată a curentului: 480 A la 400 V, timp de 1 s
Curent condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 50 A aM, 10 kA la 400 V - siguranță asociată 50 A gG
Capacitate de întrerupere: 320 A la 400 V (AC-21A, AC-22A, AC-23A)
Caracteristici mecanice
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100000 de cicluri AC-21, 30000 de cicluri DC-1...5
Potrivit pentru izolație: Da
Conectare: borne cu șurub 10 mm² - compact, borne cu șurub 6 mm² - flexibil, cu manșon terminal
Cuplu de strângere: 2,1 Nm pentru bornele cu șurub
Rezistență la foc: 960 °C conform IEC 60595-2-1
Dimensiunea panoului frontal: 60 x 60 mm
Dimensiuni (L x l x A): 146 x 90 x 131 mm
Condiții de mediu
Standarde: IEC 60204, IEC 60947-4-1
Tratament de protecție: TC
Grad de protecție IP: IP65 conform IEC 60529
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Interval de temperatură de mediu: -20…50 °C
