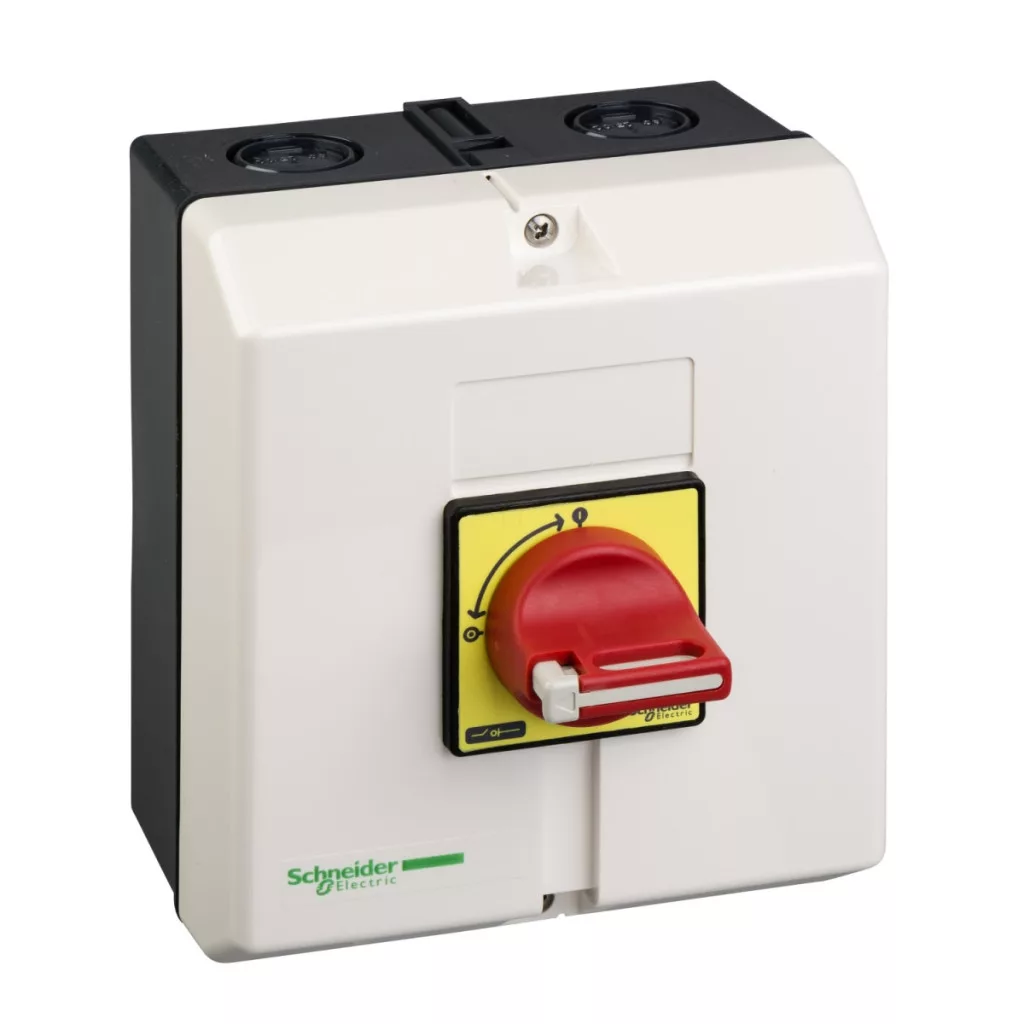

Întrerupătorul-separator în carcasă Schneider Electric din seria TeSys VARIO, cu numărul de model VCF3GE, reprezintă o soluție de oprire de urgență de înaltă performanță, compactă și fiabilă pentru aplicații industriale. Acest dispozitiv cu 3 poli are grad de protecție IP65, ceea ce asigură o protecție excelentă împotriva prafului și umezelii, fiind astfel ideal pentru utilizarea în medii industriale dure. Caracteristica principală a dispozitivului de tip VCF3GE este mânerul rotativ roșu cu fațada galbenă, care asigură o funcție de oprire de urgență ușor de recunoscut, în conformitate cu standardele internaționale de siguranță. Aparatul dispune de poziții de comutare marcate cu 0-1 și oferă posibilitatea de a monta 1-3 lacate (cu tija de lacăt cu diametrul de 4-8 mm), asigurând astfel compatibilitatea echipamentului cu procedurile de blocare și etichetare (LOTO), ceea ce este esențial pentru lucrările de întreținere în condiții de siguranță. Din punct de vedere al caracteristicilor tehnice, comutatorul are o tensiune nominală de funcționare de 690 V c.a., iar rezistența nominală la tensiune de impuls este de 8 kV. Valoarea curentului termic convențional închis este de 50 A, în timp ce curentul nominal de funcționare în categoria AC-23A la 400 V este de 41,5 A. Puterea nominală de funcționare a aparatului la 400 V în categoria AC-23 este de 22 kW, iar în categoria AC-3 este de 18,5 kW. Capacitatea de pornire (I rms) este de 630 A la o tensiune de 400 V în categoriile AC-21A, AC-22A și AC-23A. Capacitatea nominală de pornire la scurtcircuit (Icm) a aparatului la 400 V este de 2,1 kA la valoarea de vârf, în timp ce intensitatea nominală a curentului de scurtcircuit de scurtă durată (Icw) este de 756 A pentru o durată de 1 secundă. Curentul de scurtcircuit condiționat este de 10 kA la tensiunea de 400 V, asociat cu un siguranțe aM sau gG de 63 A. Durata de viață mecanică și electrică este de 30.000 de cicluri de comutație. Opțiunile de conectare ale dispozitivului sunt flexibile: dispune de borne cu șurub, care permit conectarea cablurilor flexibile cu secțiune de 16 mm² (cu manșon de capăt) sau a cablurilor rigide de 25 mm². Cuplul de strângere al bornelor este de 4 Nm. Dimensiunile carcasei dispozitivului: înălțime 180 mm, lățime 157 mm, adâncime 152 mm. Rezistența la foc a dispozitivului este remarcabilă: 960 °C conform standardului IEC 60595-2-1. Intervalul de temperatură de funcționare este de -20...+50 °C, astfel încât poate fi utilizat pe scară largă în diverse condiții de mediu. VCF3GE este conform cu standardele internaționale aplicabile, inclusiv cu prevederile IEC 60947-4-1 și IEC 60204.
Schneider Electric TeSys Mini-Vario - VCF3GE - Comutator principal și de urgență complet în carcasă, 50 A – Specificații tehnice
Caracteristici principale
Tipul produsului: Comutator-separator de urgență în carcasă
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumirea scurtă a dispozitivului: VCF
Nivel de putere: Putere mare
Descrierea polilor: 3P
Tipul de comandă: Mâner rotativ
Culoarea mânerului: Roșu
Culoarea panoului frontal al mânerului: Galben
Blocarea mânerului rotativ: 1-3 zăvoare 4...8 mm
Parametri electrici
Marcaj: 0 - 1
Tensiune nominală de funcționare [Ue]: 690 V CA
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Curent termic convențional de închidere [Ithe]: 50 A
Curent nominal de funcționare [Ie]: 41,5 A (AC-23A) la 400 V
Putere nominală de funcționare în W: 22 kW la 400 V (AC-23)
18,5 kW la 400 V (AC-3)
Clasa de funcționare intermitentă: 30
Capacitate de pornire (I rms): 630 A la 400 V AC-21A
630 A la 400 V AC-22A
630 A la 400 V AC-23A
Capacitate nominală de pornire la scurtcircuit [Icm]: 2,1 kA la 400 V la valoarea de vârf
Curent nominal de scurtcircuit de scurtă durată [Icw]: 756 A la 400 V, durată: 1 s
Intensitatea nominală a curentului de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 63 A aM
10 kA la 400 V - siguranță asociată 63 A gG
Capacitate de întrerupere: 500 A la 400 V (AC-21A)
500 A la 400 V (AC-22A)
500 A la 400 V (AC-23A)
Durabilitate mecanică: 30000 de cicluri
Rezistență electrică: 30000 de cicluri AC-21
30000 de cicluri DC-1...5
Montare și conectare
Potrivire pentru deconectare: Da
Conectări - borne: Borne cu șurub 16 mm² - flexibile - cu capăt de cablu
Clemă cu șurub 25 mm² - compactă
Cuplu de strângere: 4 N.m - pe clemele cu șurub
Caracteristici fizice
Rezistență la foc: 960 °C conform IEC 60595-2-1
Dimensiunea panoului frontal al mânerului: 60 x 60 mm
Înălțime: 180 mm
Lățime: 157 mm
Adâncime: 152 mm
Caracteristici de mediu
Standarde: IEC 60947-4-1
IEC 60204
Tratament de protecție: TC
Grad de protecție IP: IP65 conform IEC 60529
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6
Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura aerului ambiant pentru funcționare: -20…50 °C
