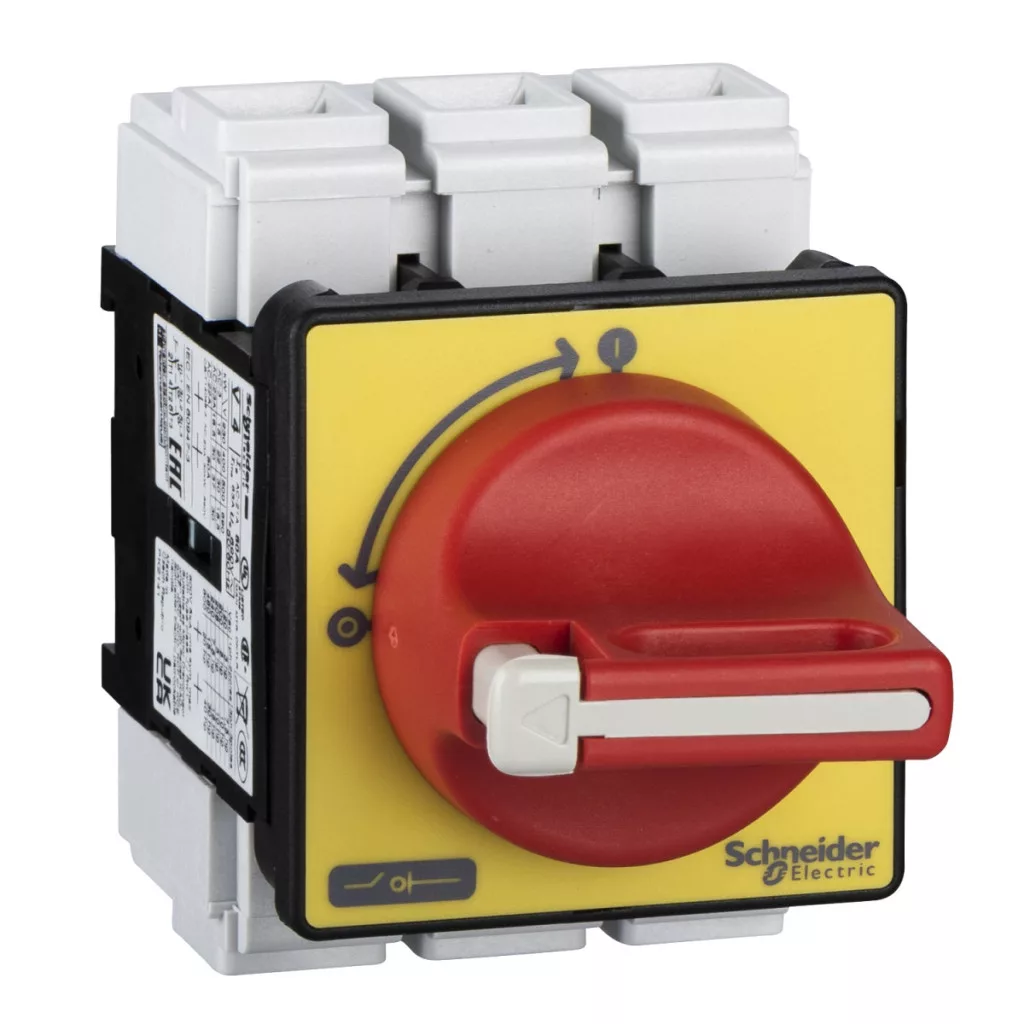

Schneider Electric TeSys VARIO VCF4 este un întrerupător de urgență de înaltă performanță, conceput special pentru aplicații industriale și sisteme de control. Acest întrerupător de 80 A merită o atenție specială datorită fiabilității și versatilității sale, ceea ce îl face alegerea ideală pentru aplicații critice de siguranță. Modelul VCF4, parte a gamei de produse TeSys, are parametri tehnici remarcabili. Versiunea cu 3 poli, cu 3 contacte NO (normal deschis), asigură o deconectare sigură. Tensiunea nominală de funcționare a dispozitivului este de 690 V c.a. 50/60 Hz, ceea ce permite o gamă largă de aplicații în diverse medii industriale. Din punct de vedere al puterii, oferă valori impresionante: 18,5 kW la 690 V în modul de funcționare AC-3, 22 kW la 400-415 V, precum și 30 kW la 500 V. În categoria AC-23A produce valori și mai mari, de exemplu 37 kW la 500 V. Curentul nominal de funcționare (Ie) este de 57 A la 400 V în modul de funcționare AC-23, în timp ce curentul termic (Ith) măsurat în aer liber este de 80 A. Comutatorul VCF4 are proprietăți electrice excelente. Capacitatea de închidere la scurtcircuit este de 800 A la 400 V în diferite moduri de funcționare (AC-21A, AC-22A, AC-23A), în timp ce capacitatea de întrerupere este de 640 A la aceeași tensiune și în aceleași moduri de funcționare. Curentul de scurtcircuit condiționat este de 10 kA la 400 V, asociat cu o siguranță aM sau gG de 80 A. Tensiunea de rezistență la impulsuri a dispozitivului este de 8 kV, ceea ce asigură o protecție excelentă împotriva supratensiunilor. VCF4 este potrivit pentru deconectare și poate fi utilizat atât în rețelele de curent continuu (DC), cât și în cele de curent alternativ (AC). Mânerul rotativ încorporat poate fi montat direct pe ușă, fiind de culoare roșie, în timp ce partea frontală este galbenă, ceea ce corespunde codurilor de culori standard pentru întrerupătoarele de urgență. Mânerul poate fi blocat cu 1-3 zăvoare (cu diametrul de 4-8 mm) și are 0-1 poziții. Durata de viață mecanică și electrică este de 30.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Opțiunile de conectare ale comutatorului VCF4 sunt, de asemenea, remarcabile: dispune de borne de conectare cu șurub, care sunt potrivite pentru cabluri solide de 25 mm² sau cabluri flexibile cu capete izolate de 16 mm². Cuplul de strângere la conectorii circuitului de alimentare este de 4 Nm. Dimensiunile aparatului sunt compacte: bază de 60 x 60 mm, înălțime de 83 mm și lățime de 60 mm. Comutatorul are grad de protecție IP20 conform standardului IEC 60529, dar partea frontală are grad de protecție IP65, ceea ce asigură o protecție excelentă împotriva prafului și umezelii. Aparatul poate fi utilizat la temperaturi ambientale cuprinse între -20 și +50 °C și este conform cu standardul IEC 60947-3. Deține certificări internaționale, printre care CCC, GL, UL, CSA și UKCA. Robustețea mecanică este asigurată de rezistența la vibrații de 10-150 Hz (1 gn) conform IEC 60068-2-6 și de rezistența la șocuri de 11 ms (30 Gn) conform IEC 60068-2-27, ceea ce îl face adecvat chiar și pentru utilizarea în cele mai exigente medii industriale.
Schneider Electric TeSys Mini-Vario - VCF4 - Întrerupător principal și de urgență complet 80 A, montat pe ușă, cu fixare prin șuruburi - Date tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCF
Tip de produs: Întrerupător de urgență cu secționare
Specificații detaliate
Componența dispozitivului: Comutator și mâner
Mod de montare: Mâner: pe ușă, Comutator: pe ușă
Metodă de montare: cu 4 șuruburi la mâner
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz
Caracteristici de putere
Putere nominală de funcționare IEC: 18,5 kW la 690 V (AC-3)
15 kW la 230...240 V (AC-3)
22 kW la 400...415 V (AC-3)
30 kW la 500 V (AC-3)
30 kW la 690 V (AC-23A)
37 kW la 500 V (AC-23A)
18,5 kW la 230...La 240 V (AC-23A)
30 kW La 400...415 V (AC-23A)
Curent nominal de funcționare: 57 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber: 80 A
Curent termic convențional măsurat în spațiu închis: 63 A
Caracteristici electrice
Capacitate de pornire: 800 A la 400 V AC-21A
800 A la 400 V AC-22A
800 A la 400 V AC-23A
Capacitate de întrerupere: 640 A la 400 V (AC-21A)
640 A la 400 V (AC-22A)
640 A la 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 80 A aM
10 kA la 400 V - siguranță asociată 80 A gG
Capacitate nominală de pornire la scurtcircuit: 2,1 kA la 400 V la valoarea de vârf
Curent nominal de scurtcircuit de scurtă durată: 960 A la 400 V, durată: 1 s
Rezistență nominală la tensiune de impuls: 8 kV
Caracteristici mecanice
Potrivire pentru deconectare: Da
Tip de rețea: DC și AC
Clasă de funcționare intermitentă: 30
Tipul de comandă: Mâner rotativ
Modul de montare a mânerului rotativ: Direct
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Mâner rotativ cu posibilitate de blocare: 1-3 blocaje 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 30000 de cicluri
Durată de viață electrică: 30000 de cicluri AC-21
30000 de cicluri DC-1...5
Conexiuni
Terminal de conectare IEC: Circuit de alimentare: borne cu șurub 25 mm² - compact
Circuit de alimentare: borne cu șurub 16 mm² - flexibil - cu manșon de capăt
Cuplu de strângere: Circuit de alimentare: 4 N.m - pentru borne cu șurub
Dimensiuni
Dimensiune bază: 60 x 60 mm
Înălțime: 83 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CCC, GL, UL, CSA, UKCA
Grad de protecție: IP20 conform IEC 60529
IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6
Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal de secționare
