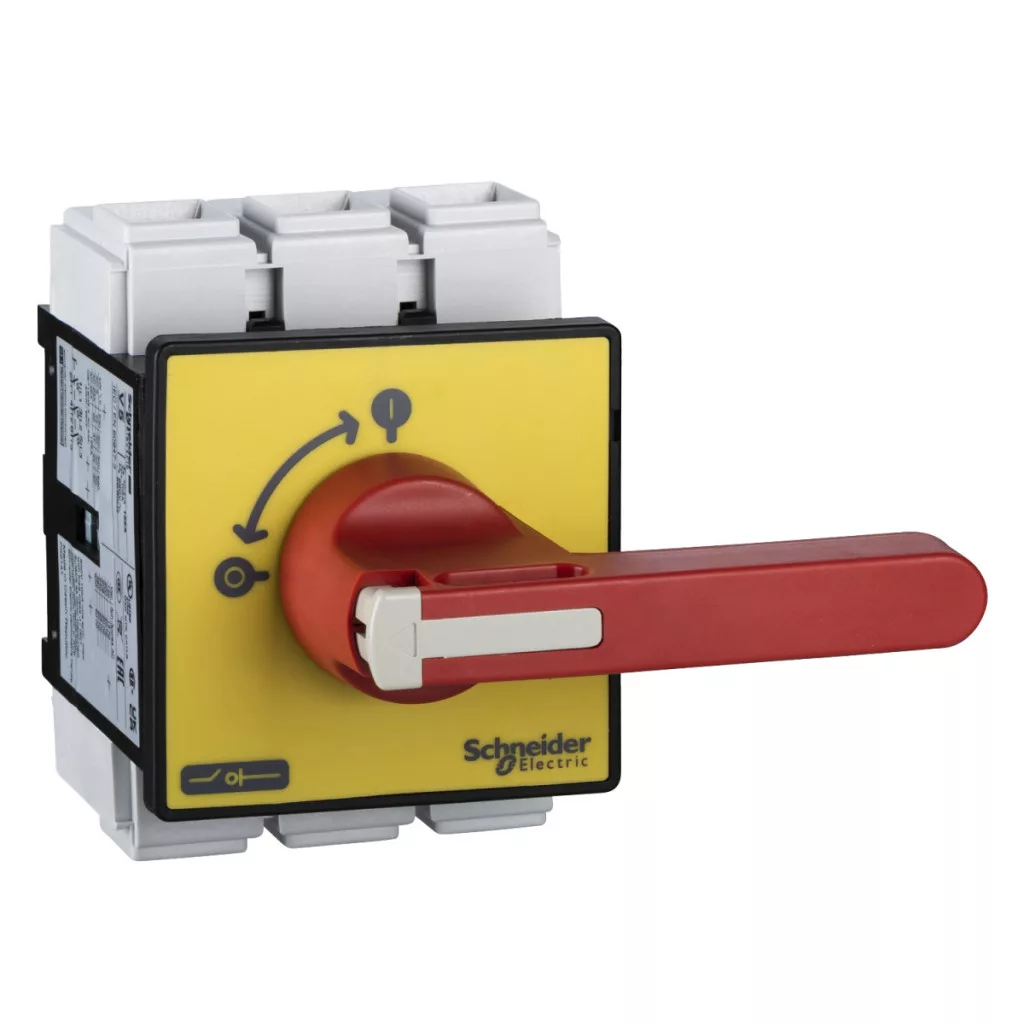

Întrerupătorul Schneider Electric din seria TeSys VARIO, modelul VCF5, este un întrerupător de secțiune profesional, de înaltă performanță, dotat cu funcție de oprire de urgență, conceput special pentru montarea pe ușă. Produsul face parte din gama TeSys Control, iar scopul său principal este întreruperea în siguranță a circuitului electric în caz de urgență; în plus, poate fi utilizat și ca întrerupător general de pornire/oprire. Dispozitivul cu curent nominal de 125 A poate fi montat pe ușă cu patru șuruburi de fixare, asigurând o funcționare stabilă și fiabilă în medii industriale. Comutatorul VCF5 are parametri tehnici remarcabili. Produsul are o configurație cu 3 poli, cu 3 contacte NO (deschise în poziția de repaus). Tensiunea de funcționare este de 690 V c.a. 50/60 Hz, ceea ce asigură o gamă largă de aplicații. Din punct de vedere al puterii, poate fi utilizat în diferite categorii și tensiuni: în modul AC-3 poate comuta o putere de 22 kW (230-240 V), 30 kW (400-415 V și 690 V) sau 37 kW (500 V). În categoria AC-23A, acesta asigură o putere comutabilă și mai mare, de 22 kW (230-240 V), 37 kW (400-415 V și 690 V) sau chiar 45 kW (500 V). Curentul nominal de funcționare este de 68,5 A (AC-23, 400 V), curentul termic tradițional în aer liber este de 125 A, iar în spații închise de 100 A. Puterea de scurtcircuit a aparatului este remarcabilă: are o capacitate de pornire la scurtcircuit de 1250 A și o capacitate de întrerupere de 1000 A la o tensiune de 400 V, atât în categoriile AC-21A, AC-22A, cât și AC-23A. Curentul de scurtcircuit condiționat este de 10 kA la 400 V, asociat cu un siguranțe de 125 A aM sau gG. Capacitatea nominală de pornire la scurtcircuit este de 2,8 kA la valoarea de vârf la 400 V, în timp ce rezistența la scurtcircuit de scurtă durată este de 1500 A timp de 1 secundă la 400 V. Rezistența la tensiune de impuls este de 8 kV, ceea ce oferă o protecție adecvată împotriva supratensiunilor din rețea. Designul comutatorului de secționare VCF5 este bine gândit și ușor de utilizat. Este adecvat pentru izolare și poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Comanda se face cu o manetă rotativă, care poate fi montată direct pe ușă. Maneta este de culoare roșie, iar placa frontală este galbenă, ceea ce o face ușor de observat în caz de urgență. Maneta rotativă poate fi blocată cu 1-3 lacate (cu diametrul de 4-8 mm), asigurând protecția comutatorului împotriva acționării neautorizate. Comutatorul este prevăzut cu marcajele 0-1 pentru identificarea clară a stării de comutare. Durata de viață mecanică este de 30.000 de cicluri de comutare, iar durata de viață electrică este, de asemenea, de 30.000 de cicluri în categoria AC-21, precum și de 30.000 de cicluri în categoria DC-1...5. În ceea ce privește conectarea, circuitele de alimentare sunt prevăzute cu borne cu șurub, care pot fi utilizate pentru o secțiune de 95 mm² în cazul cablurilor rigide și de 70 mm² în cazul cablurilor flexibile. Cuplul de strângere al bornelor este de 22,6 Nm. Dimensiunile de bază ale dispozitivului sunt 90 x 90 mm, înălțimea de 125 mm, iar lățimea de 90 mm. Comutatorul VCF5 are parametri de mediu și protecție excelenți. Produsul este conform cu standardul IEC 60947-3 și deține certificări CCC, CSA, GL, UL, precum și UKCA. Gradul său de protecție este IP20 conform IEC 60529, precum și IP65, ceea ce asigură o protecție adecvată împotriva prafului și apei. Aparatul poate fi utilizat la temperaturi cuprinse între -20 °C și +50 °C. Robustețea sa mecanică este remarcabilă, rezistând la vibrații între 10 și 150 Hz (1 gn) și la șocuri de 30 Gn cu o durată de 11 ms. Rezistența la foc este de 960 °C conform standardului IEC 60695-2-1. Dispozitivul este excelent pentru utilizarea în medii industriale, unde fiabilitatea și siguranța sunt esențiale. Este recomandat în special pentru aplicații care necesită o funcție de oprire de urgență, cum ar fi liniile de producție, controlul mașinilor industriale și alte procese industriale critice.
Schneider Electric TeSys Mini-Vario - VCF5 - Întrerupător principal și de urgență complet 125 A, cu montare pe ușă, cu fixare prin șuruburi - Date tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCF
Tip de produs: Întrerupător de urgență cu secționare
Informații suplimentare
Componența dispozitivului: Întrerupător, Mâner
Suport de montare: Mâner: ușă, Întrerupător: ușă
Mod de montare: Cu 4 șuruburi la mâner
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Parametri electrici
Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 22 kW 230...240 V (AC-3), 30 kW 400...415 V (AC-3), 30 kW 690 V (AC-3), 37 kW 500 V (AC-3), 37 kW 690 V (AC-23A), 45 kW 500 V (AC-23A), 22 kW 230...240 V (AC-23A), 37 kW 400...415 V (AC-23A)
Curent nominal de funcționare: 68,5 A AC-23 Ue: 400 V
Curent termic convențional în aer liber: 125 A
Curent termic convențional în circuit închis: 100 A
Capacitate de pornire (I Rms): 1250 A 400 V AC-21A, 1250 A 400 V AC-22A, 1250 A 400 V AC-23A
Capacitate de întrerupere: 1000 A 400 V (AC-21A), 1000 A 400 V (AC-22A), 1000 A 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA 400 V - siguranță asociată 125 A aM, 10 kA la 400 V - siguranță asociată 125 A gG
Capacitate nominală de pornire la scurtcircuit: 2,8 kA la 400 V la valoarea de vârf
Intensitate nominală a curentului de scurtcircuit de scurtă durată: 1500 A la 400 V, durată: 1 s
Tensiune nominală de impuls: 8 kV
Caracteristici mecanice
Compatibilitate cu izolația: Da
Tipul rețelei: CA, DC
Clasa de funcționare intermitentă: 30
Tipul de comandă: Manetă rotativă
Modul de montare a manetei rotative: Direct
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Maneta rotativă poate fi blocată cu zăvor: 1-3 zăvoare 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 30000 de cicluri
Durată de viață electrică: 30000 de cicluri AC-21, 30000 de cicluri DC-1...5
Conectare
Conector IEC: Circuit de alimentare: borne cu șurub 95 mm² - compact, Circuit de alimentare: borne cu șurub 70 mm² - flexibil - cu manșon de capăt
Cuplu de strângere: Circuit de alimentare: 22,6 Nm - pe borne cu șurub
Dimensiuni
Dimensiune de bază: 90 x 90 mm
Înălțime: 125 mm
Lățime: 90 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CCC, CSA, GL, UL, UKCA
Nivel de protecție: IP20 conform standardului IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform standardului IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform standardului IEC 60068-2-27
Temperatura de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform standardului IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal
