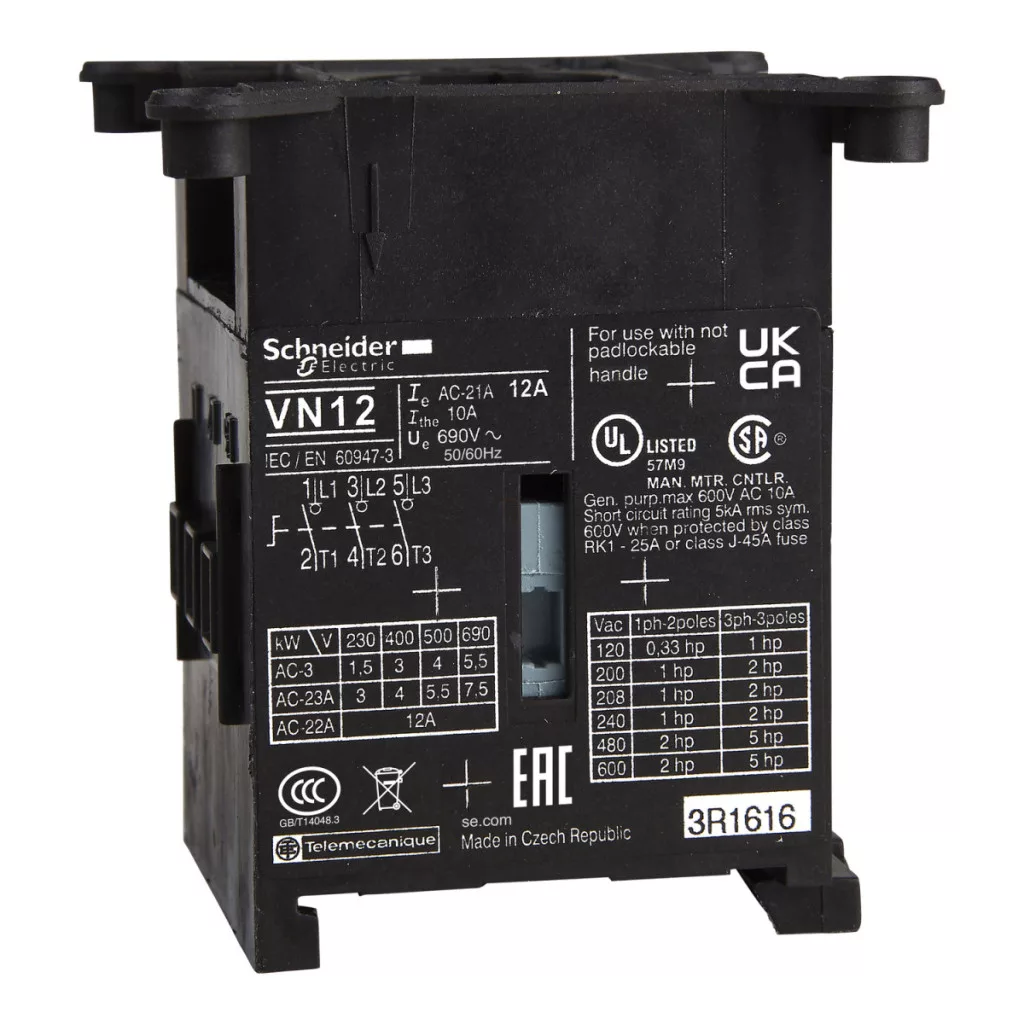

Schneider Electric TeSys Mini-VARIO VN12 este un comutator compact, cu 3 poli, care oferă o soluție versatilă pentru utilizarea atât în rețelele de curent alternativ, cât și în cele de curent continuu. Acest dispozitiv cu o capacitate nominală standard de 12 A reprezintă alegerea ideală pentru mediile industriale în care spațiul disponibil este limitat, dar este necesară o performanță fiabilă. Modelul TeSys Mini-VARIO VN12 are 3 contacte NO (normal deschis) și poate fi montat pe șină simetrică. Tensiunea nominală de funcționare a dispozitivului este de 690 V CA 50/60 Hz, iar rezistența nominală la tensiune de impuls este de 6 kV. Curentul termic convențional în aer liber este de 12 A, iar în mediu închis este de 10 A. Curentul nominal de funcționare este de 8,1 A (AC-23) la 400 V. Aparatul are diferite puteri nominale de funcționare pentru diverse domenii de aplicare: 3 kW la 400-415 V (AC-3), 4 kW la 500 V (AC-3), 4 kW la 690 V (AC-3), 1,5 kW la 230-240 V (AC-3), precum și 5,5 kW la 500 V (AC-23A), 7,5 kW la 690 V (AC-23A), 3 kW la 230-240 V (AC-23A) și 4 kW la 400-415 V (AC-23A). Printre caracteristicile tehnice remarcabile ale corpului comutatorului se numără capacitatea de pornire de 120 A la 400 V (în modurile de funcționare AC-21A, AC-22A, modurile de funcționare AC-23A), capacitatea nominală de pornire la scurtcircuit de 0,5 kA la 400 V (valoare de vârf), precum și intensitatea nominală a curentului de scurtcircuit de scurtă durată de 140 A la 400 V timp de 1 secundă. Curentul condițional de scurtcircuit este de 6 kA la 400 V, asociat cu un siguranțe de 12 A aM sau 12 A gG. Capacitatea de întrerupere a dispozitivului este, de asemenea, de 120 A la 400 V (în modurile de funcționare AC-21A, AC-22A, AC-23A). Durata de viață mecanică este de 50.000 de cicluri de comutație, în timp ce durata de viață electrică este de 30.000 de cicluri pentru DC-1...5 și de 50.000 de cicluri pentru AC-21. Corpul comutatorului VN12 este adecvat pentru deconectare și are grad de protecție IP20 conform standardului IEC 60529. Pentru conexiuni sunt disponibile borne cu șurub, care pot primi conductoare solide sau flexibile (cu capete de cablu) de maximum 4 mm². Cuplul de strângere al bornelor cu șurub este de 7 N.m. Dimensiunile corpului comutatorului sunt compacte: înălțime 46,5 mm, lățime 56 mm, adâncime 62 mm. Aparatul este conform cu standardul IEC 60947-3 și deține certificări UL, CSA, GL și UKCA. Robustețea sa mecanică este demonstrată de faptul că rezistă la vibrații de 10-150 Hz (5 gn) și la șocuri de 11 ms (15 gn), în conformitate cu standardele IEC 60068-2-6 și IEC 60068-2-27. Corpul comutatorului VN12 poate fi utilizat într-un interval de temperatură a mediului de -20...50 °C, iar rezistența sa la foc este de 960 °C, conform IEC 60695-2-1.
Schneider Electric TeSys Mini-VARIO - VN12 - Carcasă de comutare cu 3 poli, 12 A - Specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Denumirea produsului: TeSys Mini-VARIO
Tipul produsului: Corp de comutare
Nivel de performanță: Standard
Poli: 3P
Tipul și compoziția contactelor: 3 NO
Tipul rețelei: DC și AC
Frecvența rețelei: 50/60 Hz
Caracteristici suplimentare
Montare: Pe șină simetrică
Tensiune nominală de funcționare: 690 V CA 50/60 Hz
Rezistență nominală la tensiune de impuls: 6 kV
Curent termic convențional în aer liber: 12 A
Curent termic convențional în circuit închis: 10 A
Curent nominal de funcționare: 8,1 A (AC-23) la 400 V
Caracteristici de putere
Putere nominală de funcționare:
3 kW 400...415 V (AC-3)
4 kW 500 V (AC-3)
4 kW 690 V (AC-3)
1,5 kW 230...240 V (AC-3)
5,5 kW 500 V (AC-23A)
7,5 kW 690 V (AC-23A)
3 kW 230...240 V (AC-23A)
4 kW 400...415 V (AC-23A)
Clasa de funcționare intermitentă: 30
Capacitate de pornire: 120 A 400 V AC-21A, AC-22A, AC-23A
Capacitate nominală de pornire la scurtcircuit: 0,5 kA la 400 V (valoare de vârf)
Intensitate nominală a curentului de scurtcircuit de scurtă durată: 140 A la 400 V, durată: 1 s
Curent condițional de scurtcircuit: 6 kA la 400 V - siguranță asociată 12 A aM sau 12 A gG
Capacitate de întrerupere: 120 A la 400 V (AC-21A, AC-22A, AC-23A)
Durată de viață mecanică: 50000 de cicluri
Durată de viață electrică: 30000 de cicluri DC-1...5, 50.000 de cicluri AC-21
Potrivire pentru decuplare: Da
Conexiuni
Conectori: Circuit de alimentare: borne cu șurub de 4 mm² - cu capăt de cablu solid sau flexibil
Cuplu de strângere: Circuit de alimentare: 7 N.m la bornele cu șurub
Dimensiuni
Înălțime: 46,5 mm
Lățime: 56 mm
Adâncime: 62 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CSA, GL, UKCA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Robustețe mecanică: Vibrații 10...150 Hz (5 gn) conform IEC 60068-2-6, Șocuri 11 ms (15 gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
