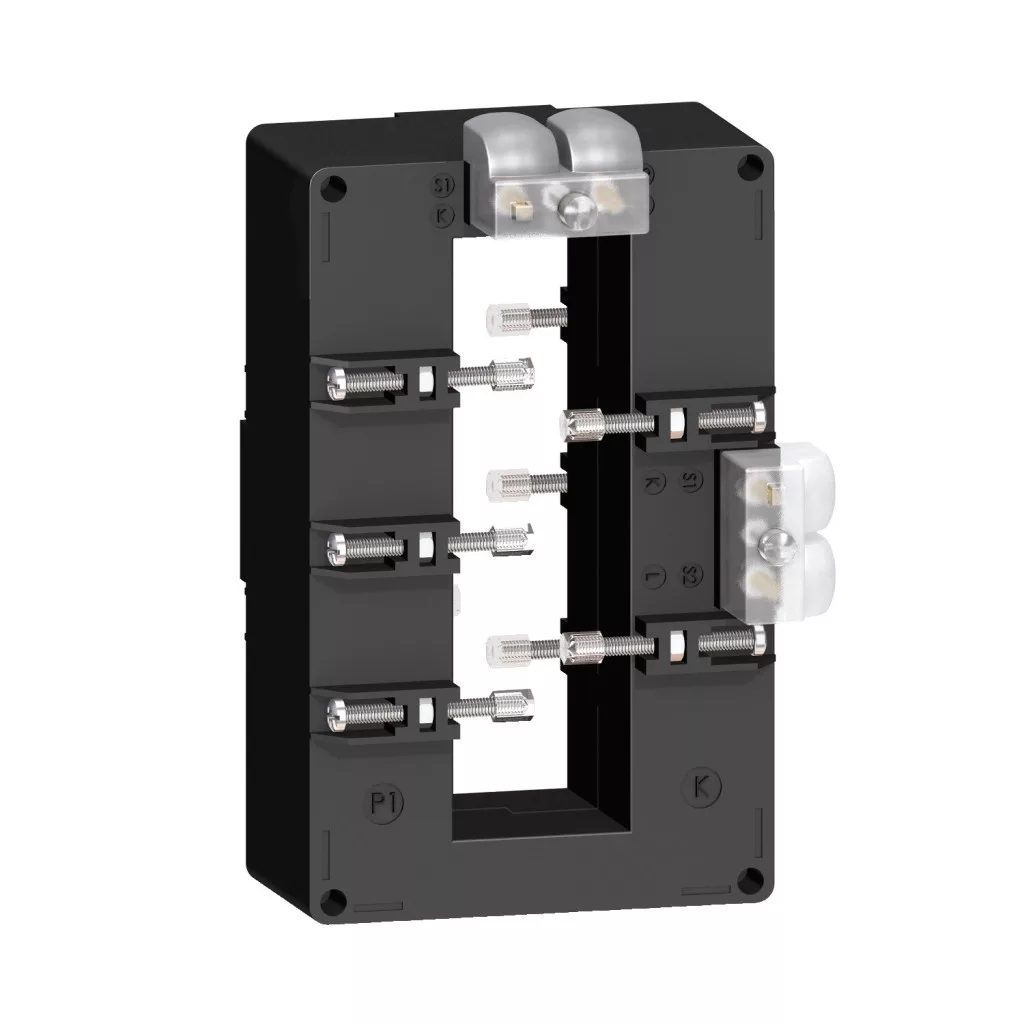

Schneider Electric METSECT5DB100 este un transformator de curent adaptat pentru condiții tropicale (rezistent la climă), conceput special pentru bare colectoare, cu ieșire secundară dublă. Acesta face parte din gama de produse PowerLogic, care oferă soluții fiabile în domeniul măsurării și monitorizării profesionale a energiei electrice. Modelul METSECT5DB100 are un raport de transformare de 1000/5 A, ceea ce înseamnă că transformă curentul primar de 1000 de amperi în curent secundar de 5 amperi, permițând măsurarea și monitorizarea în condiții de siguranță. Acest transformator de curent are o construcție cu miez solid (solid core), ceea ce asigură o funcționare stabilă și fiabilă. Clasa de precizie este 0,5 (la o putere de 6 VA) și Clasa 1 (la o putere de 10 VA), astfel încât poate fi utilizat pentru diverse cerințe de măsurare. Dimensiunea deschiderii interioare de 38x127 mm îl face ideal pentru măsurarea curentului din bare colectoare cu secțiune transversală mai mare. Dimensiunile exterioare ale produsului sunt: 99 mm lățime, 160 mm înălțime și 78,4 mm adâncime totală, ceea ce oferă o soluție compactă în mediul industrial. Transformatorul de curent METSECT5DB100 se mândrește cu parametri tehnici remarcabili. Valoarea curentului termic (Ith) de 60 kA și rezistența dinamică de 2,5 Ith garantează o funcționare fiabilă chiar și în condiții extreme. Coeficientul de siguranță maxim de 5 asigură o protecție suplimentară sistemului. Tensiunea nominală de funcționare este mai mică de 720 V c.a. 50/60 Hz, în timp ce tensiunea de izolație și rezistența la tensiune de impuls sunt ambele de 3 kV. Produsul, care aparține clasei de izolație B, are gradul de protecție IP20, ceea ce oferă o protecție adecvată împotriva prafului și a contactului accidental. Instalarea METSECT5DB100 se realizează simplu, cu șuruburi de fixare izolate. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +60 °C și la o umiditate relativă de 0-95%. Este conform cu standardele VDE 0414 și IEC 61869-2 și deține certificarea CE, ceea ce garantează calitatea și fiabilitatea ridicate. Acest convertor de curent cu design tropicalizat este recomandat în special pentru utilizarea în medii caracterizate de umiditate ridicată și fluctuații de temperatură, asigurând astfel o funcționare stabilă pe termen lung chiar și în condiții nefavorabile.
Schneider Electric Transformator de curent TI - METSECT5DB100 - transformator de curent 1000/5A (38x127) rezistent la condiții climatice, cu ieșire secundară dublă (DB) pentru șină colectoare - date tehnice
Caracteristici principale
Gama de produse: PowerLogic
Denumire produs: CT
Tip produs: Transformator de curent
Curent secundar: 5 A
Clasă de precizie: Clasa 0,5 la putere de 6 VA, Clasa 1 la putere de 10 VA
Curent nominal [In]: 1000 A
Date suplimentare
Tipul transformatorului de curent: Pentru bară colectoare tropicalizată, cu miez solid
Raportul de transformare: 1000/5
Curent termic [Ith]: 60 kA
Rezistență dinamică: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de montare: Șurub de fixare izolat
Suprafață de montare: Bară colectoare
Caracteristici fizice
Lățime: Interioară: 38 mm, Exterioară: 99 mm
Înălțime: Interioară: 127 mm, Extern: 160 mm
Adâncime: Cadru: 40 mm, Total: 78,4 mm
Deschidere bară colectoare: 127 x 38
Garnitură: Da
Caracteristici de mediu
Standarde: VDE 0414, IEC 61869-2
Certificări de produs: CE
Grad de protecție IP: IP20
Umiditate relativă: 0…95 %
Temperatura mediului de funcționare: -25…60 °C
