Transformatorul de curent Schneider Electric METSECT5DB125 face parte din gama de produse PowerLogic și este un dispozitiv de conversie a curentului de calitate profesională, conceput special pentru măsurarea și monitorizarea sistemelor electrice de mare putere. Acest transformator de curent cu design tropicalizat funcționează fiabil chiar și în condiții climatice variabile, ceea ce este deosebit de important în mediile de instalare în care umiditatea și fluctuațiile de temperatură pot fi semnificative. Transformatorul de curent METSECT5DB125 are un raport de transformare de 1250/5, adică convertește curentul primar de 1250 de amperi în 5 amperi pe partea secundară, fiind astfel compatibil cu majoritatea instrumentelor de măsurare standard. O caracteristică specială este ieșirea secundară dublă, care permite configurarea unor sisteme de măsurare și monitorizare mai flexibile. Dispozitivul are o construcție cu miez divizat și este proiectat special pentru conectarea la bare colectoare, cu dimensiunea orificiului de 38×127 mm, fiind astfel alegerea ideală pentru instalații industriale mai mari, centre de date sau sisteme de distribuție a energiei. Din punct de vedere tehnic, METSECT5DB125 oferă o precizie remarcabilă: precizie de clasa 0,5 la o putere de 8 VA și precizie de clasa 1 la 12 VA. Tensiunea maximă de funcționare a dispozitivului este de 720 V c.a. (50/60 Hz), iar tensiunea de izolație este de 3 kV. Produsul are o construcție robustă, o rezistență termică excelentă, o valoare a curentului termic (Ith) măsurată în aer liber de 60 kA și o capacitate de încărcare dinamică de 2,5 Ith. Coeficientul maxim de siguranță este de 5, ceea ce oferă o protecție suplimentară în caz de suprasarcină. Clasa de protecție IP20 asigură o protecție adecvată pentru utilizarea în medii industriale standard, iar dispozitivul funcționează într-un interval larg de temperaturi de funcționare, între -25 °C și +50 °C, la o umiditate relativă de 0-95%. Instalarea transformatorului de curent Schneider Electric METSECT5DB125 este extrem de simplă datorită șuruburilor de fixare izolate. Dimensiunile exterioare ale dispozitivului sunt: 99 mm lățime, 160 mm înălțime, 78,4 mm adâncime, iar dimensiunea orificiului de trecere intern este de 38×127 mm. Produsul respectă standardele stricte IEC 61869-2 și VDE 0414 și deține, de asemenea, certificări EAC și CE, ceea ce garantează fiabilitatea și funcționarea în condiții de siguranță. Transformatorul de curent Schneider Electric METSECT5DB125 este alegerea ideală pentru toate aplicațiile în care este necesară măsurarea precisă a curentului în sisteme de mare putere, fie că este vorba de controlul proceselor industriale, gestionarea energiei sau controlul calității.

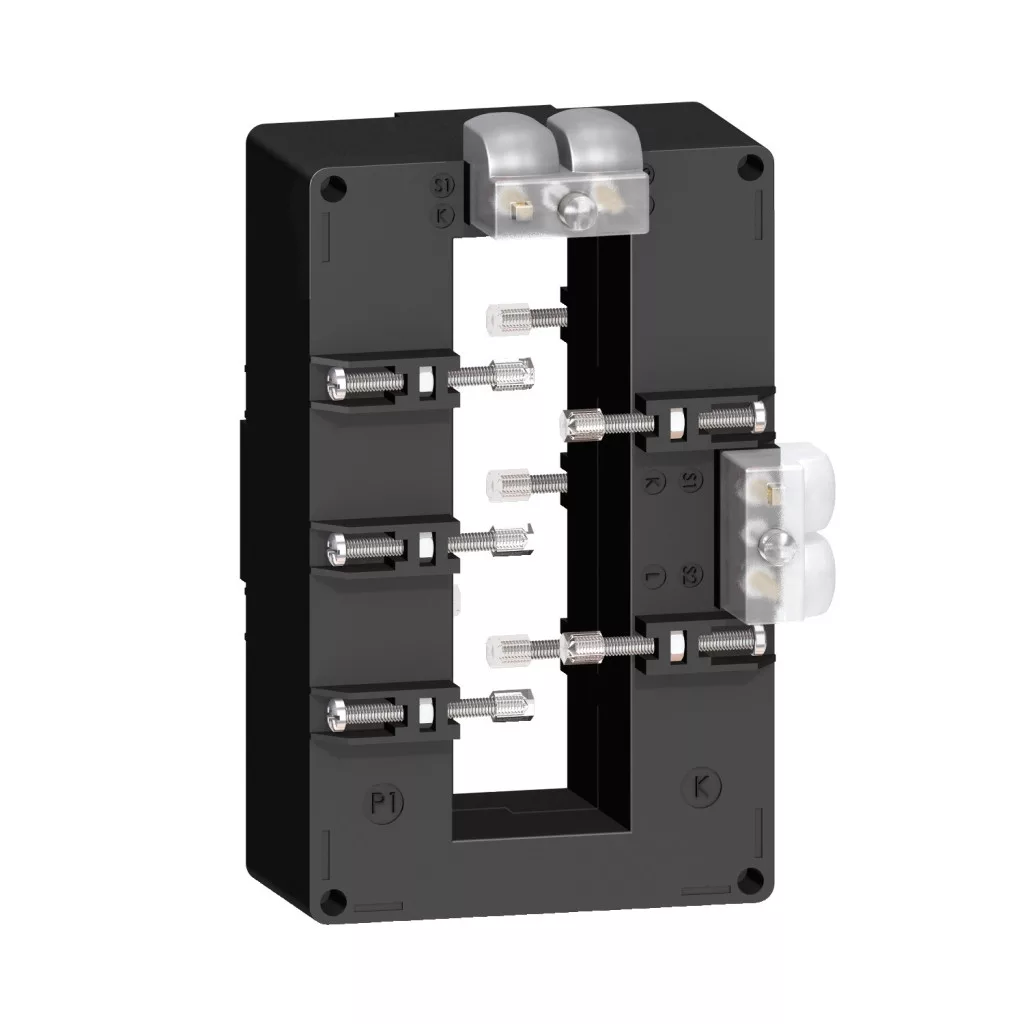

Schneider Electric Transformator de curent TI - METSECT5DB125 - transformator de curent 1250/5A (38x127) rezistent la condiții climatice, cu ieșire secundară dublă (DB) pentru bară colectoare - date tehnice
Caracteristici principale
Gama de produse: PowerLogic
Denumire produs: CT
Tip produs sau componentă: Transformator de curent
Curent secundar: 5 A
Clasă de precizie: clasa 0,5 la 8 VA, clasa 1 la 12 VA
Curent nominal [In]: 1250 A
Informații suplimentare
Tipul transformatorului de curent: Pentru bară colectoare tropicalizată, miez compact
Raportul de transformare: 1250/5
Curent termic convențional în aer liber [Ith]: 60 kA
Capacitate dinamică de curent: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de montare: Șurub de fixare izolat
Suport de montare: Bară colectoare
Lățime: Interioară: 38 mm, Externă: 99 mm
Înălțime: Internă: 127 mm, Externă: 160 mm
Adâncime: Cadru: 40 mm, Totală: 78,4 mm
Rezistență nominală la tensiune de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Deschidere șină: 127 x 38
Etanșare: Disponibilă
Caracteristici de mediu
Standarde: IEC 61869-2, VDE 0414
Certificări de produs: EAC, CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95 %
Temperatură de funcționare: -25...50 °C
