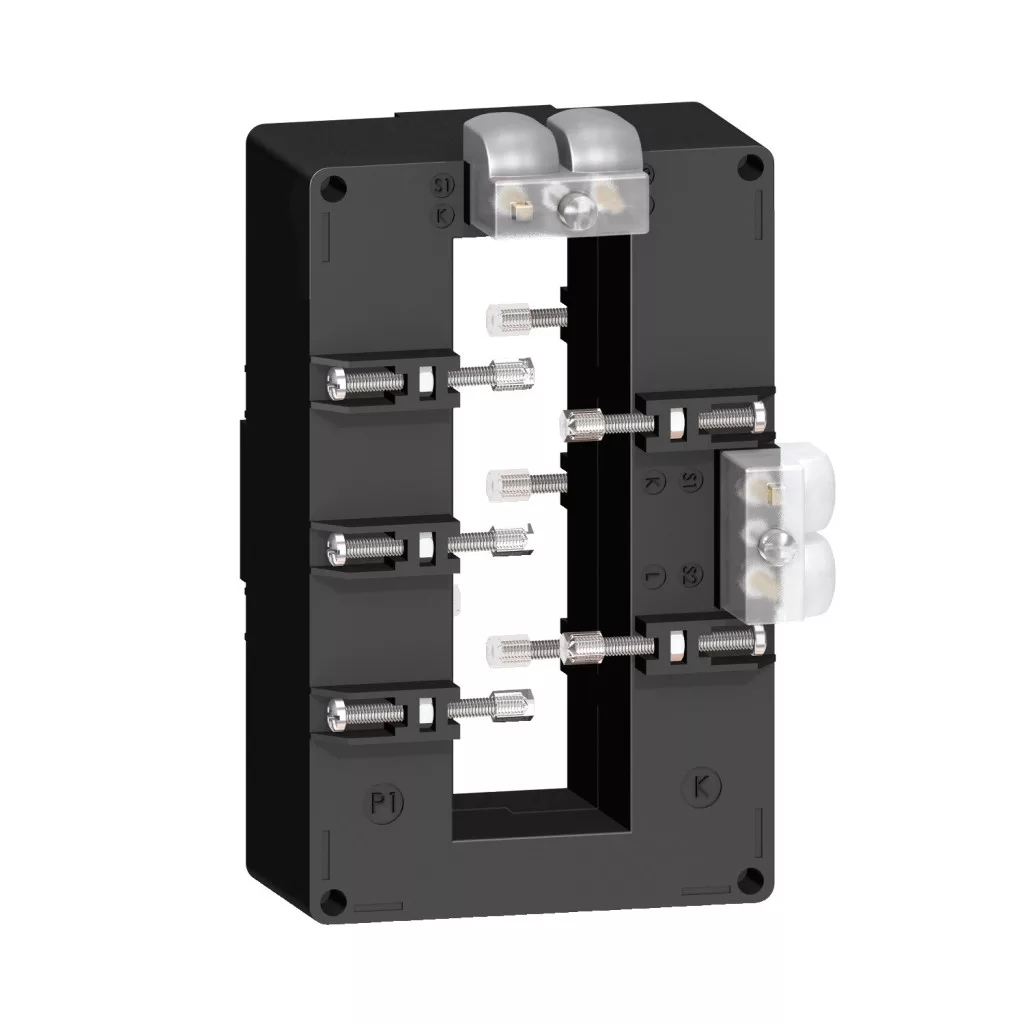

Transformatorul de curent Schneider Electric METSECT5DB150 este un dispozitiv din gama profesională PowerLogic, ideal pentru utilizarea în sistemele de distribuție a energiei electrice, unde este necesară o măsurare precisă a curentului. Acest transformator de curent tropicalizat, cu dublu ieșire, a fost proiectat special pentru barele colectoare de dimensiuni 38x127 mm, fiind astfel alegerea perfectă în mediile industriale, unde trebuie îndeplinite cerințe tehnice ridicate. Modelul METSECT5DB150 are un raport de transformare de 1500/5 A, ceea ce înseamnă că transformă curentul primar de 1500 de amperi în 5 amperi pe partea secundară. Acest lucru permite măsurarea precisă a intensității curentului în circuitele de mare putere cu instrumente de măsură standard. Clasa de precizie a dispozitivului este 0,5 la o sarcină de 10 VA și clasa 1 la o sarcină de 15 VA, ceea ce asigură rezultate de măsurare fiabile chiar și în condiții de sarcină diferite. Construcția cu miez compact garantează stabilitate și durată lungă de viață chiar și în condiții extreme. Din punct de vedere tehnic, transformatorul de curent METSECT5DB150 se mândrește cu parametri remarcabili. Valoarea curentului termic în aer liber (Ith) este de 60 kA, iar valoarea rezistenței dinamice este de 2,5 Ith. Coeficientul maxim de siguranță este 5, ceea ce oferă protecție în caz de suprasarcină. Tensiunea nominală de funcționare este mai mică de 720 V CA 50/60 Hz, iar tensiunea nominală de izolație este de 3 kV. Dispozitivul aparține clasei de izolație B, ceea ce asigură o protecție adecvată pentru echipamentele electrice. Dispozitivul are gradul de protecție IP20, fiind astfel protejat împotriva contactului cu degetele, dar nu este rezistent la apă. Intervalul de temperatură de funcționare este cuprins între -25 °C și +50 °C, iar umiditatea relativă poate fi între 0 și 95%, ceea ce permite o gamă largă de aplicații în diverse medii. Montarea transformatorului de curent METSECT5DB150 se realizează cu șuruburi de fixare izolate, ceea ce facilitează instalarea în condiții de siguranță. Dimensiunile interne ale dispozitivului sunt: 38 mm lățime, 127 mm înălțime, iar dimensiunile externe: 99 mm lățime, 160 mm înălțime. Adâncimea cadrului este de 40 mm, iar adâncimea totală este de 78,4 mm. Transformatorul de curent este conform cu standardele internaționale IEC 61869-2 și VDE 0414 din Germania și deține certificări EAC și CE, asigurând astfel conformitatea cu normele stricte europene și internaționale. Transformatorul de curent Schneider Electric METSECT5DB150 este alegerea ideală pentru utilizatorii profesioniști care caută un instrument de măsură fiabil și precis pentru sisteme electrice de mare putere.
Date tehnice METSECT5DB150
Caracteristici principale
Tip de produs: Transformator de curent (CT)
Seria: PowerLogic
Tipul transformatorului de curent: Adaptat pentru climat tropical, pentru bară colectoare, cu miez compact
Raportul de transformare: 1500/5
Curent nominal: 1500 A
Curent secundar: 5 A
Clasă de precizie: clasa 0,5 la 10 VA, clasa 1 la 15 VA
Caracteristici electrice
Curent termic convențional în aer liber (Ith): 60 kA
Curent de rezistență dinamică: 2,5 Ith
Coeficient de siguranță maxim: 5
Tensiune nominală de funcționare: < 720 V CA 50/60 Hz
Tensiune nominală de izolație: 3 kV
Tensiune nominală de izolație la impuls: 3 kV
Clasa de izolație electrică: Clasa B
Caracteristici mecanice
Lățime: Interioară: 38 mm, Extern: 99 mm
Înălțime: Internă: 127 mm, Externă: 160 mm
Adâncime: Cadru: 40 mm, Totală: 78,4 mm
Deschidere bară colectoare: 127 x 38 mm
Mod de fixare: Șurub de fixare izolat
Bază de montare: Bară colectoare
Etanșare: Da
Grad de protecție IP: IP20
Condiții de mediu
Temperatură de funcționare: -25...50 °C
Umiditate relativă: 0...95 %
Standarde și certificate
Standarde: IEC 61869-2, VDE 0414
Certificate de produs: EAC, CE
