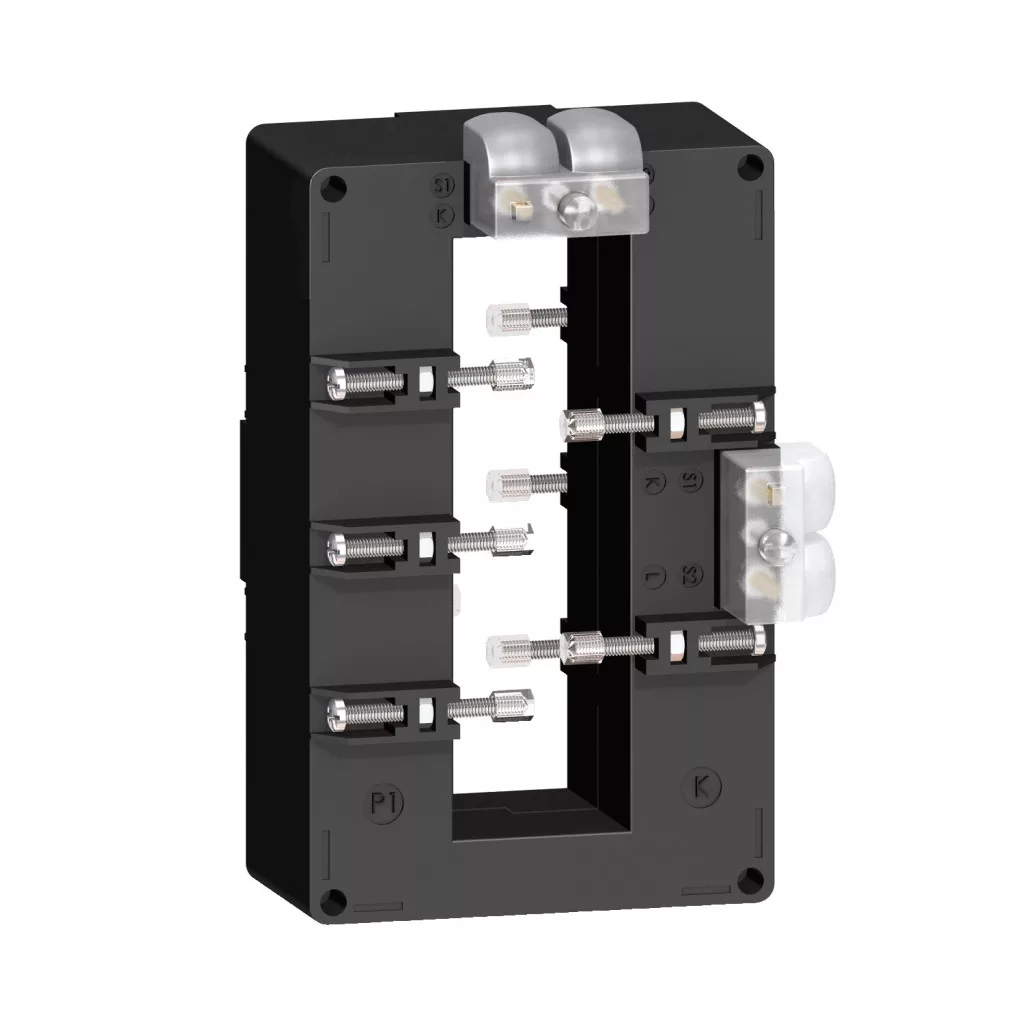

Transformatorul de curent Schneider Electric de tip METSECT5DB200 este o componentă profesională pentru industria electrică, concepută special pentru măsurarea și monitorizarea precisă a curenților de mare intensitate. Acest transformator de curent (CT) cu design tropicalizat și ieșire dublă este alegerea ideală în mediile industriale, unde este necesară o performanță fiabilă chiar și în condiții extreme. Ca membru al familiei de produse PowerLogic, acest produs constituie un element fundamental al sistemelor precise de gestionare a energiei. Transformatorul de curent METSECT5DB200 are un raport de transformare de 2000/5, ceea ce înseamnă că poate transforma o intensitate nominală a curentului de 2000 A pe partea primară într-un curent secundar de 5 A, fiind astfel compatibil cu majoritatea instrumentelor de măsură standard. Clasa de precizie este 0,5 la o sarcină de 15 VA și clasa 1 la o sarcină de 20 VA, ceea ce asigură o precizie excelentă a măsurătorilor în diverse condiții de utilizare. Designul compact al miezului produsului și modul de fixare la șina colectoare asigură o funcționare stabilă, în timp ce dimensiunea deschiderii interne de 38x127 mm permite utilizarea șinelor de dimensiuni mari. Din punct de vedere tehnic, produsul prezintă caracteristici remarcabile: curentul termic convențional în aer liber este de 60 kA, rezistența la curent dinamic este de 2,5 ori Ith, iar factorul de siguranță maxim este 5. Tensiunea nominală de funcționare este < 720 V CA 50/60 Hz, tensiunea nominală de izolație este de 3 kV, iar rezistența la tensiune de impuls este, de asemenea, de 3 kV. Gradul de protecție IP20 și clasa de izolație B, precum și intervalul de temperatură de funcționare între -25...50 °C și toleranța la umiditatea relativă de 0...95% indică faptul că produsul este într-adevăr potrivit pentru utilizare în condiții tropicale. Instalarea transformatorului METSECT5DB200 este simplă datorită șuruburilor de fixare izolate. Datele sale dimensionale sunt detaliate: lățimea interioară este de 38 mm, lățimea exterioară de 99 mm, înălțimea interioară de 127 mm, înălțimea exterioară de 160 mm, adâncimea carcasei de 40 mm, adâncimea totală de 78,4 mm. Produsul, certificat CE și EAC, este conform cu standardele VDE 0414 și IEC 61869-2, ceea ce garantează calitatea și siguranța pentru utilizatori. Acest transformator de curent Schneider Electric METSECT5DB200 este soluția perfectă pentru aplicații profesionale în care este necesară măsurarea precisă și fiabilă a curenților mari, în special în condiții de mediu nefavorabile.
Date tehnice transformator de curent Schneider Electric TI - METSECT5DB200
Date generale
Gama de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului sau al componentei: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la 15 VA, clasa 1 la 20 VA
Curent nominal [In]: 2000 A
Informații suplimentare
Tipul transformatorului de curent: Pentru bară colectoare tropicalizată, miez compact
Raport de transformare: 2000/5
Curent termic convențional în aer liber [Ith]: 60 kA
Stabilitate dinamică a curentului: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de montare: Șurub de fixare izolat
Suprafață de montare: Bară colectoare
Lățime: Interioară: 38 mm, Extern: 99 mm
Înălțime: Internă: 127 mm, Externă: 160 mm
Adâncime: Cadru: 40 mm, Totală: 78,4 mm
Rezistență nominală la tensiune de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Dimensiuni orificiu de montare: 127 x 38
Izolație: Da
Caracteristici de mediu
Standarde: VDE 0414, IEC 61869-2
Certificări de produs: CE, EAC
Grad de protecție IP: IP20
Umiditate relativă: 0...95%
Temperatură de funcționare: -25...50 °C
