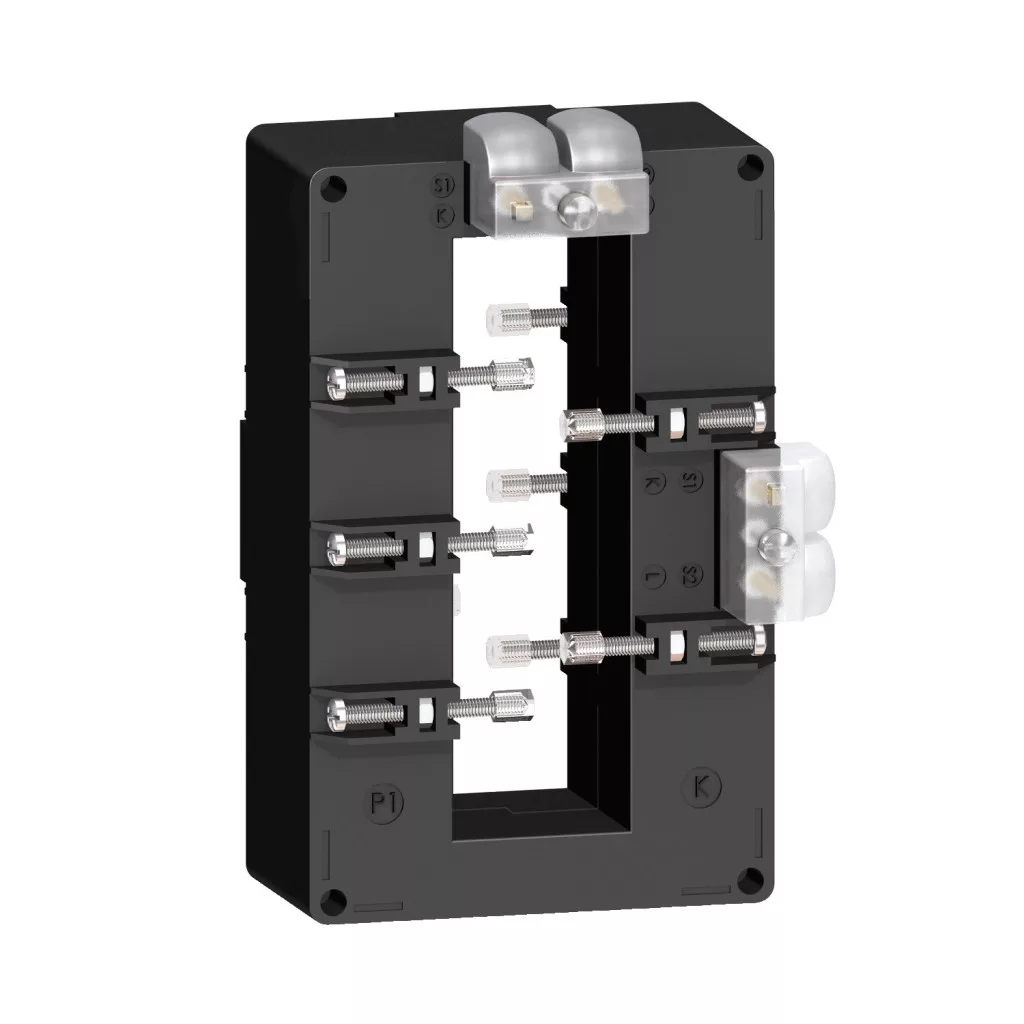

Modelul METSECT5DB250 din seria PowerLogic de la Schneider Electric este un transformator de curent extrem de fiabil, conceput special pentru mediile tropicale. Acest model dispune de o ieșire secundară dublă cu raport de transformare de 2500/5 A, ceea ce îl face deosebit de util pentru sarcini complexe de măsurare și monitorizare. Transformatorul de curent METSECT5DB250 este ideal pentru șine de 38x127 mm, unde este necesară o măsurare a curentului de înaltă precizie. Transformatorul asigură clasa de precizie 0,5 la o sarcină de 20 VA și clasa 1 la o sarcină de 25 VA. Această precizie este esențială pentru măsurarea exactă a consumului de energie în instalațiile industriale, centrele de date sau alte infrastructuri critice. Dispozitivul are un curent primar nominal de 2500 A și poate gestiona un curent termic de până la 60 kA, ceea ce reprezintă o performanță excepțională chiar și în cele mai exigente medii industriale. Produsul are o construcție cu miez solid și poate fi montat direct pe bara colectoare cu ajutorul unui șurub de fixare izolat. În ceea ce privește dimensiunile interne, acesta are o deschidere de 38 mm lățime și 127 mm înălțime, iar dimensiunile externe sunt de 99 mm lățime, 160 mm înălțime și 78,4 mm adâncime totală (din care 40 mm pentru cadru). Transformatorul de curent este conform cu standardele VDE 0414 și IEC 61869-2 și deține, de asemenea, certificări EAC și CE. Gradul de protecție IP20 și intervalul de temperatură de funcționare cuprins între -25 °C și +50 °C asigură o flexibilitate extraordinară în alegerea locului de instalare. Valoarea maximă a factorului de siguranță este 5, iar rezistența la curent dinamic este de 2,5 Ith, ceea ce oferă o protecție excepțională în cazul scurtcircuitelor. Transformatorul de curent METSECT5DB250 are o tensiune nominală de izolație de 3 kV și o rezistență la tensiune de impuls de 3 kV, în timp ce tensiunea de funcționare poate fi de maximum 720 V CA 50/60 Hz. Este prevăzut cu izolație electrică de clasa B și funcționează fiabil chiar și la o umiditate relativă de 0-95%. Acest transformator de curent Schneider Electric este alegerea perfectă pentru utilizatorii profesioniști care caută un instrument de măsură de mare putere, cu durată lungă de viață și fiabil pentru monitorizarea sistemelor electrice industriale.
Schneider Electric Transformator de curent TI - METSECT5DB250 - transformator de curent 2500/5A (38x127) rezistent la condiții climatice, cu două ieșiri secundare (DB) pentru șină colectoare - specificații tehnice
Parametri principali
Gama de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului sau al componentei: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: clasa 0,5 la 20 VA, clasa 1 la 25 VA
Curent nominal [In]: 2500 A
Date suplimentare
Tipul transformatorului de curent: Versiune tropicală pentru bară colectoare, miez solid
Raport de transformare: 2500/5
Curent termic convențional în aer liber [Ith]: 60 kA
Rezistență dinamică la curent: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de montare: Șurub de fixare izolat
Suprafață de montare: Bară colectoare
Lățime: Interioară: 38 mm, Externă: 99 mm
Înălțime: Internă: 127 mm, Externă: 160 mm
Adâncime: Cadru: 40 mm, Total: 78,4 mm
Rezistență nominală la tensiune de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Deschidere șine: 127 x 38
Plombare: Da
Caracteristici de mediu
Standarde: VDE 0414, IEC 61869-2
Certificate de produs: EAC, CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95 %
Temperatura mediului în timpul funcționării: -25...50 °C
