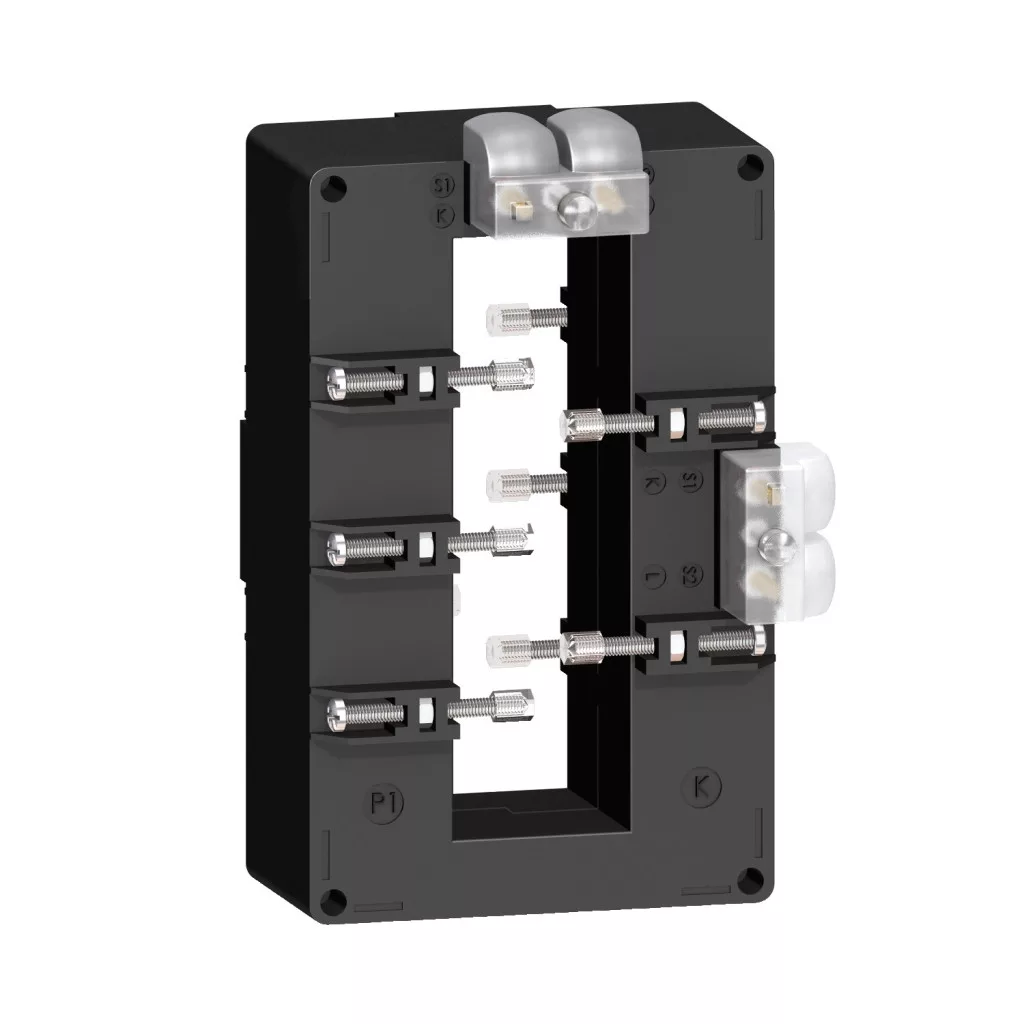

Transformatorul de curent Schneider Electric METSECT5DB300 este un produs de referință din gama PowerLogic, care oferă o soluție profesională în domeniul măsurării curentului industrial. Acest transformator de curent cu miez solid, în versiune tropicalizată, a fost conceput special pentru bare colectoare, cu un raport de transformare de 3000/5A, ceea ce permite măsurarea și monitorizarea precisă a curenților de mare intensitate. Modelul METSECT5DB300 dispune de o ieșire secundară dublă, ceea ce sporește flexibilitatea de utilizare. Dispozitivul are o clasă de precizie de 0,5 la o sarcină de 25 VA și o clasă de precizie de 1 la o sarcină de 30 VA, ceea ce asigură fiabilitatea măsurătorilor în diferite condiții de sarcină. Pe lângă curentul nominal de 3000 A, acesta poate gestiona și un curent termic convențional în aer liber de 60 kA, precum și un curent de sarcină dinamic de 2,5 Ith, ceea ce indică capacitatea ridicată de suprasolicitare a produsului și fiabilitatea acestuia chiar și în condiții extreme. Din punct de vedere tehnic, este important de subliniat că factorul maxim de siguranță al transformatorului de curent METSECT5DB300 este 5, iar tensiunea nominală de funcționare este mai mică de 720 V CA 50/60 Hz. Tensiunea nominală de izolație și rezistența nominală la tensiune de impuls sunt ambele de 3 kV, ceea ce asigură o protecție adecvată împotriva supratensiunilor care pot apărea în mediul de instalare. Montarea se poate efectua direct pe șina colectoare cu ajutorul șuruburilor de fixare izolate. Dimensiunile interne ale transformatorului de curent sunt de 127 x 38 mm, ceea ce permite montarea pe bare colectoare de dimensiuni adecvate, în timp ce dimensiunile externe (160 x 99 mm, adâncime totală de 78,4 mm) asigură un design compact. Dispozitivul are grad de protecție IP20, care oferă protecție de bază împotriva prafului și umezelii, precum și izolație electrică de clasa B pentru o funcționare sigură. Intervalul de temperatură de funcționare este cuprins între -25 și +50 °C, iar umiditatea relativă poate fi între 0 și 95%, ceea ce îl face adecvat pentru utilizare în medii variate. Conformitatea transformatorului de curent Schneider Electric METSECT5DB300 este confirmată de numeroase standarde și certificate, inclusiv standardele VDE 0414 și IEC 61869-2, precum și certificatele EAC și CE. Aceste certificări garantează că produsul respectă cele mai stricte standarde internaționale de siguranță și performanță, fiind astfel o alegere ideală pentru mediile industriale, sistemele de distribuție a energiei sau orice aplicație care necesită măsurarea curentului de mare intensitate.
Date tehnice transformator de curent Schneider Electric TI - METSECT5DB300
Caracteristici principale
Gama de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului sau al componentei: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la 25 VA, clasa 1 la 30 VA
Curent nominal [In]: 3000 A
Date suplimentare
Tipul transformatorului de curent: Pentru bară colectoare tropicalizată, miez compact
Raportul de transformare al transformatorului de curent: 3000/5
Curent termic convențional în aer liber [Ith]: 60 kA
Curent de sarcină dinamică: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de montare: Șurub de fixare izolat
Bază de montare: Bară colectoare
Lățime: Interioară: 38 mm, Externă: 99 mm
Înălțime: Internă: 127 mm, Externă: 160 mm
Adâncime: Cadru: 40 mm, Totală: 78,4 mm
Rezistență nominală la tensiune de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Dimensiunea orificiului barei colectoare: 127 x 38
Garnitură: Da
Caracteristici de mediu
Standarde: VDE 0414, IEC 61869-2
Certificări de produs: EAC, CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95 %
Interval de temperatură de mediu: -25...50 °C
