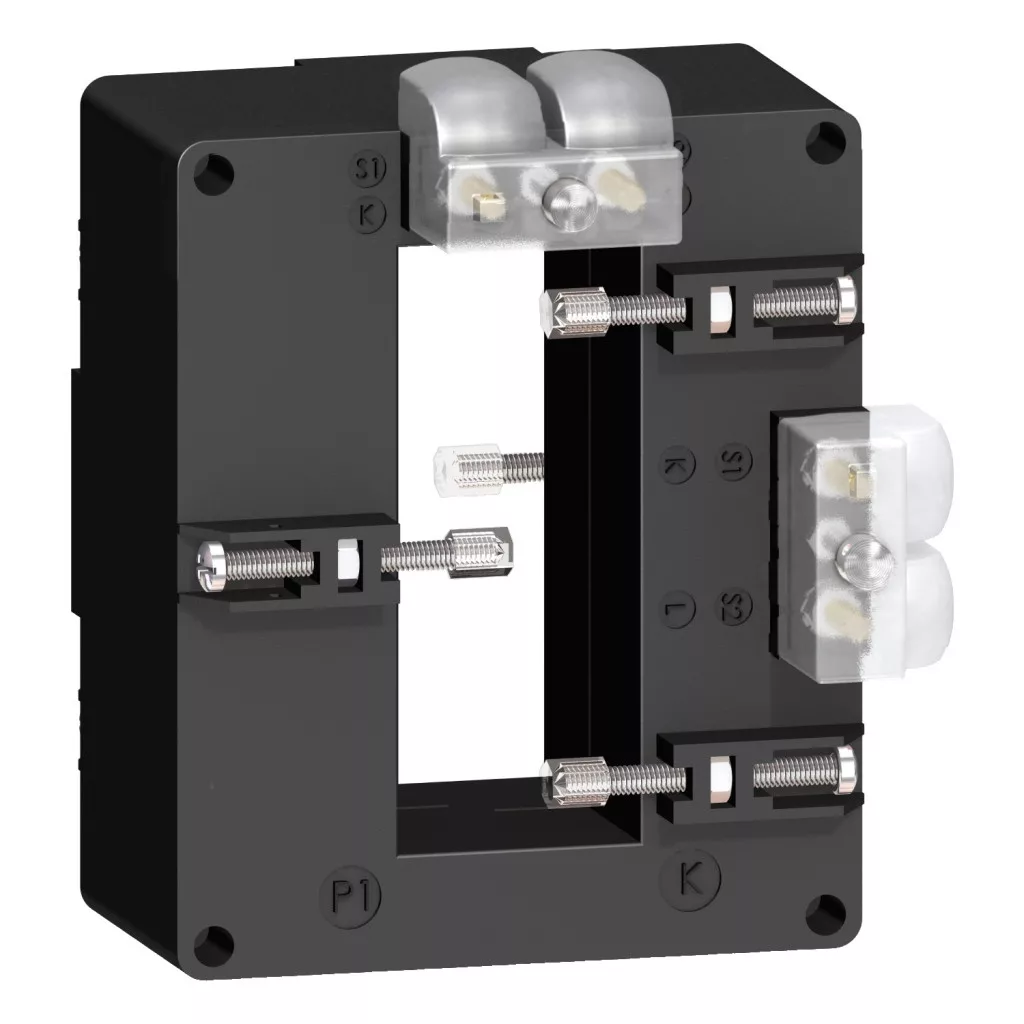

Transformatorul de curent METSECT5DD100 din gama PowerLogic a Schneider Electric este un instrument de măsură profesional pentru industria electrică, conceput special pentru sisteme de mare putere. Acest transformator de curent cu design tropicalizat este alegerea perfectă pentru medii caracterizate de umiditate ridicată și condiții de temperatură extreme, deoarece poate funcționa fiabil într-un interval de temperatură cuprins între -25 °C și +60 °C, chiar și la o umiditate relativă de până la 95%. Modelul METSECT5DD100 este un transformator de curent cu raport de transformare 1000/5, ceea ce înseamnă că transformă curentul primar de 1000 de amperi în curent secundar de 5 amperi, permițând astfel măsurarea sigură și precisă a curenților mari. Designul special al dispozitivului include o ieșire secundară dublă, ceea ce sporește posibilitățile de utilizare și flexibilitatea în timpul instalării. Construcția cu miez solid a dispozitivului și forma sa special concepută pentru barele colectoare asigură o funcționare stabilă și fiabilă. Dimensiunea orificiului interior este de 84 x 34 mm, fiind astfel deosebit de potrivit pentru conectarea la sistemele standard de bare colectoare. Din punct de vedere tehnic, modelul METSECT5DD100 oferă o precizie remarcabilă: precizie de clasa 0,5 la o sarcină de 10 VA, precum și precizie de clasa 1 la o sarcină de 15 VA. Tensiunea maximă de funcționare a dispozitivului este de 720 V CA 50/60 Hz, iar tensiunea de izolație este de 3 kV. Produsul are o capacitate de sarcină remarcabilă: curentul termic convențional în aer liber este de 60 kA, în timp ce curentul de rezistență dinamic este de 2,5 ori mai mare. Valoarea maximă a factorului de siguranță este 5, ceea ce asigură o protecție adecvată chiar și în caz de suprasarcină. Transformatorul de curent aparține clasei de izolație B și are grad de protecție IP20, ceea ce asigură o protecție adecvată împotriva pătrunderii corpurilor solide, dar nu este rezistent la apă. Instalarea transformatorului de curent METSECT5DD100 este simplă, realizându-se cu șuruburi de fixare izolate, ceea ce asigură o fixare sigură și stabilă pe barele colectoare. Dimensiunile exterioare ale produsului: cadru cu lățimea de 96 mm, înălțimea de 116 mm și adâncimea de 40 mm (adâncime totală 78,4 mm). Dispozitivul este conform cu standardele IEC 61869-2 și VDE 0414 și deține certificarea CE, ceea ce garantează conformitatea produsului cu normele europene. Transformatorul de curent Schneider Electric METSECT5DD100 este alegerea ideală în medii industriale, în sisteme de distribuție a energiei, în echipamente de mare putere și în toate aplicațiile în care este necesară măsurarea precisă a curentului.
Date tehnice transformator de curent Schneider Electric TI - METSECT5DD100
Caracteristici principale
Gama de produse: PowerLogic
Denumire produs: CT
Tipul produsului: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la 10 VA, clasa 1 la 15 VA
Curent nominal: 1000 A
Informații suplimentare
Tipul transformatorului de curent: Pentru bară colectoare tropicalizată, cu miez solid
Raportul de transformare: 1000/5
Curent termic convențional: 60 kA
Curent de rezistență dinamică: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare: < 720 V CA 50/60 Hz
Tensiune nominală de izolație: 3 kV
Mod de montare: Șurub de fixare izolat
Suprafață de montare: Bară colectoare
Lățime: Externă: 96 mm, Internă: 35 mm
Înălțime: Externă: 116 mm, Internă: 84 mm
Adâncime: Cadru: 40 mm, Total: 78,4 mm
Rezistență nominală la impuls: 3 kV
Clasa de izolație electrică: Clasa B
Deschidere șină: 84 x 34
Garnitură: Da
Date de mediu
Standarde: IEC 61869-2, VDE 0414
Certificări de produs: CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95%
Temperatura mediului în timpul funcționării: -25...60 °C
