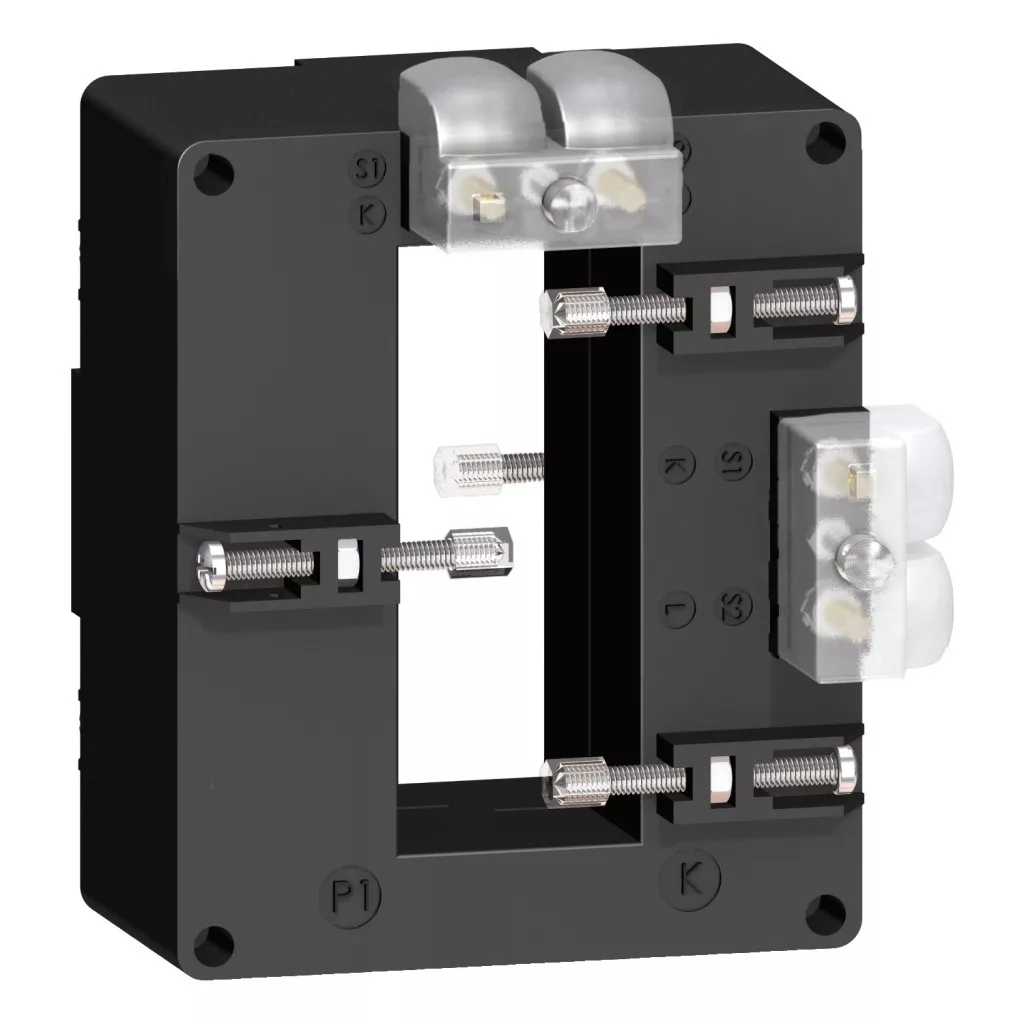

Schneider Electric METSECT5DD125 este un transformator de curent profesional, care face parte din gama de produse PowerLogic. Acest transformator de curent cu două ieșiri, conceput pentru condiții tropicale, este deosebit de potrivit pentru utilizarea în medii tropicale, unde umiditatea ridicată și temperaturile ridicate pot reprezenta o provocare semnificativă pentru echipamentele electrice. Produsul are un raport de transformare de 1250/5, ceea ce îl face ideal pentru monitorizarea și măsurarea sistemelor cu curent mai mare. METSECT5DD125 este un transformator de curent cu miez solid (solid core), proiectat special pentru bare colectoare de dimensiuni 34x84 mm. Asigură o măsurare de înaltă precizie, cu clasa de precizie 0,5 la o sarcină de 12 VA și clasa de precizie 1 la o sarcină de 15 VA. Curentul nominal primar al dispozitivului este de 1250 A, în timp ce pe partea secundară furnizează 5 A. Această configurație permite măsurarea în siguranță și cu precizie a curentului care circulă în sistemele de mare putere, rămânând în același timp compatibil cu instrumentele de măsură și releele de protecție standard de 5 A. Din punct de vedere tehnic, METSECT5DD125 are parametri impresionanți. Curentul termic convențional măsurabil în aer liber (Ith) este de 60 kA, iar toleranța la curentul de scurtcircuit dinamic este de 2,5 ori mai mare decât Ith, ceea ce asigură o fiabilitate remarcabilă chiar și în condiții extreme. Factorul maxim de siguranță este 5, tensiunea nominală de funcționare este mai mică de 720 V CA la 50/60 Hz, iar tensiunea de izolație este de 3 kV. Datorită clasei de izolație B, acesta respectă normele stricte de siguranță. Designul său fizic este bine gândit și practic. Dimensiunile exterioare: 116 mm lățime, 96 mm înălțime și 78,4 mm adâncime totală (din care 40 mm reprezintă cadrul), în timp ce dimensiunea orificiului interior este de 35 x 84 mm, ceea ce se potrivește perfect cu barele colectoare vizate. Fixarea se realizează cu șuruburi de fixare izolate, ceea ce permite o instalare simplă și sigură. Produsul are grad de protecție IP20, fiind astfel proiectat pentru utilizare în interior, unde este protejat împotriva pătrunderii directe a apei și a prafului. Transformatorul de curent Schneider Electric METSECT5DD125 are o gamă de temperaturi de funcționare extrem de largă, putând fi utilizat de la -25 °C până la +50 °C și suportând o umiditate relativă de până la 95%. Acest lucru îl face deosebit de avantajos în medii în care predomină condiții meteorologice sau industriale extreme. Produsul respectă standardele internaționale stricte, inclusiv cerințele VDE 0414 și IEC 61869-2, și deține certificări EAC și CE, ceea ce asigură compatibilitatea și calitatea la nivel global. Contorul de energie METSECT5DD125 este alegerea perfectă pentru sarcinile de măsurare și monitorizare a energiei electrice în instalații industriale, sisteme de distribuție a energiei și clădiri de mari dimensiuni.
Schneider Electric Transformator de curent TI - METSECT5DD125 - transformator de curent 1250/5A (34x84) rezistent la condiții climatice, cu două ieșiri secundare (DD) pentru bară colectoare - date tehnice
Caracteristici generale
Gama de produse: PowerLogic
Denumire produs: CT
Tipul componentei: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la 12 VA, Clasa 1 la 15 VA
Curent nominal primar [In]: 1250 A
Caracteristici suplimentare
Tipul transformatorului de curent: Pentru bară colectoare tropicalizată, cu miez solid
Raport de transformare: 1250/5
Curent termic convențional în aer liber [Ith]: 60 kA
Toleranță la curentul de scurtcircuit dinamic: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de montare: Șurub de fixare izolat
Suprafață de montare: Bară colectoare
Dimensiuni - lățime: Externă: 96 mm, Interior: 35 mm
Dimensiuni - înălțime: Exterior: 116 mm, Interior: 84 mm
Dimensiuni - adâncime: Cadru: 40 mm, Total: 78,4 mm
Rezistență nominală la tensiune de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Deschidere bară colectoare: 84 x 34
Posibilitate de sigilare: Da
Condiții de mediu
Standarde: VDE 0414, IEC 61869-2
Certificate de produs: EAC, CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95 %
Temperatură de funcționare: -25...50 °C
