Transformatorul de curent METSECT5DD150, din gama PowerLogic a Schneider Electric, oferă o soluție excelentă pentru măsurarea curentului în rețelele electrice industriale și comerciale. Acest transformator de curent cu raport de transformare 1500/5A, conceput pentru condiții tropicale, este deosebit de potrivit pentru medii în care este necesară o rezistență sporită din cauza umidității ridicate și a condițiilor de temperatură extreme. Transformatorul de curent METSECT5DD150 are o ieșire secundară dublă, ceea ce asigură opțiuni mai flexibile de măsurare și control. Dispozitivul are o construcție cu miez solid și a fost optimizat pentru o bară colectoare de 34x84 mm. Construcția de înaltă calitate asigură o clasă de precizie de 0,5 la o sarcină de 15 VA și o clasă de precizie de 1 la o sarcină de 20 VA, permițând astfel măsurători fiabile în diverse aplicații. Dispozitivul, potrivit pentru măsurarea curentului primar nominal de 1500 A, este alegerea ideală pentru instalații industriale mai mari, centre de date sau sisteme de distribuție a energiei, unde măsurarea precisă a curentului este esențială pentru optimizarea performanței și eficienței sistemului. Din punct de vedere tehnic, transformatorul de curent METSECT5DD150 are parametri remarcabili. Rezistența la curentul termic convențional în aer liber de 60 kA și la curentul de scurtcircuit dinamic de 2,5 Ith asigură funcționarea fiabilă a dispozitivului chiar și în condiții de sarcină extreme. Dispozitivul poate funcționa la o tensiune nominală de lucru de maximum 720 V c.a. 50/60 Hz, are o tensiune de izolație de 3 kV și rezistență la tensiune de impuls, ceea ce asigură o protecție adecvată împotriva fluctuațiilor rețelei electrice. Gradul de protecție IP20 și clasa de izolație electrică B sporesc și mai mult condițiile de funcționare în siguranță. Convertorul de curent poate fi utilizat într-un interval de temperatură a mediului de -25...50 °C și la o umiditate relativă de 0...95%, ceea ce demonstrează foarte bine adecvarea sa pentru utilizarea în medii tropicale. Montarea convertorului de curent METSECT5DD150 este extrem de simplă datorită șuruburilor de fixare izolate. Dimensiunile sale exterioare (lățime: 96 mm, înălțime: 116 mm, adâncime: 40 mm cadru / 78,4 mm total) asigură un design compact, în timp ce deschiderea interioară (35x84 mm) oferă spațiu adecvat pentru șina colectoare. Dispozitivul respectă standardele internaționale stricte, inclusiv normele VDE 0414 și IEC 61869-2, și deține, de asemenea, certificări EAC și CE. Transformatorul de curent Schneider Electric METSECT5DD150 este o alegere excelentă pentru toți profesioniștii care caută un instrument de măsurare fiabil, precis și durabil pentru utilizare în medii industriale.

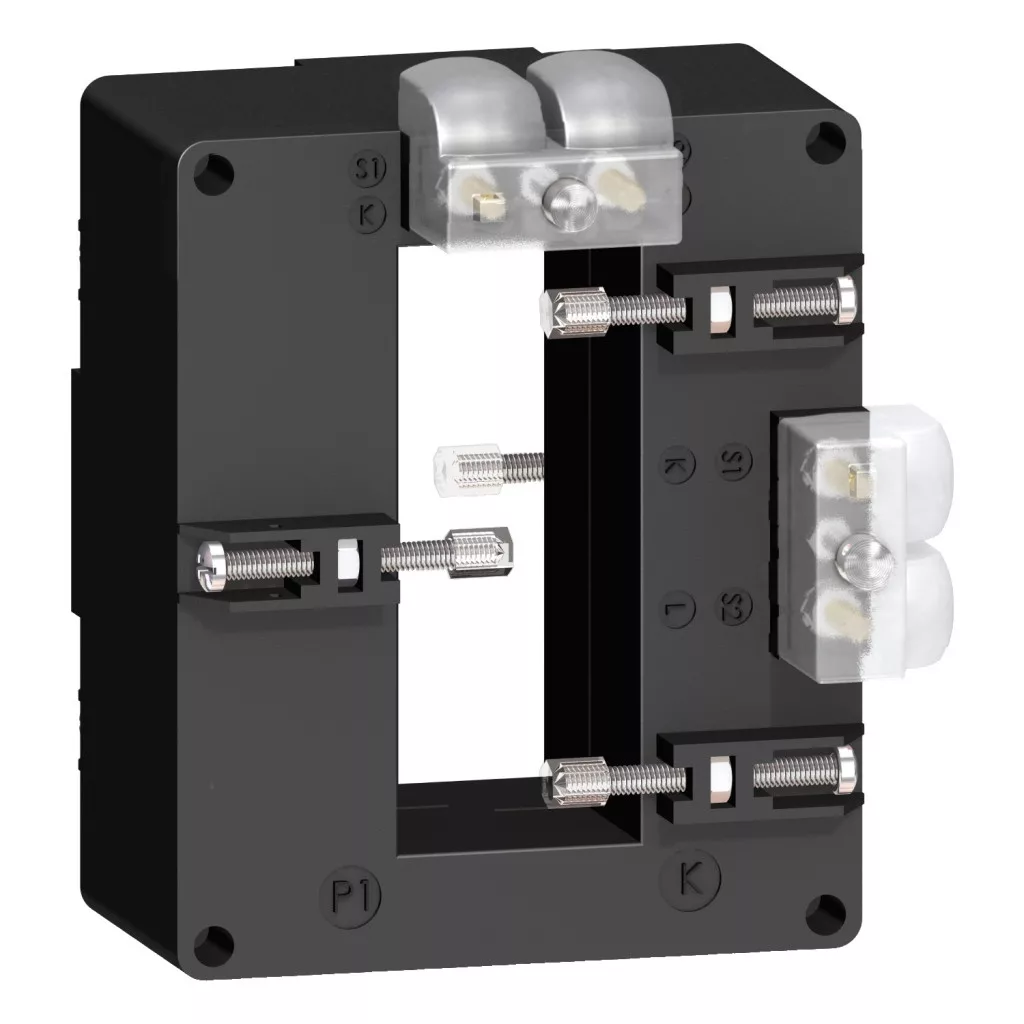

Schneider Electric Transformator de curent TI - METSECT5DD150 - transformator de curent 1500/5A (34x84) rezistent la condiții climatice, cu ieșire secundară dublă (DD) pentru bară colectoare - date tehnice
Caracteristici generale
Gama de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului sau al componentei: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la 15 VA, Clasa 1 la 20 VA
Curent nominal [In]: 1500 A
Informații suplimentare
Tipul transformatorului de curent: Tropicizat, pentru bară colectoare, cu miez compact
Raportul de transformare al transformatorului de curent: 1500/5
Curent termic convențional în aer liber [Ith]: 60 kA
Curent de scurtcircuit dinamic: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de montare: Șurub de fixare izolat
Bază de montare: Bară colectoare
Caracteristici fizice
Lățime: Externă: 96 mm, Interior: 35 mm
Înălțime: Exterior: 116 mm, Interior: 84 mm
Adâncime: Cadru: 40 mm, Totală: 78,4 mm
Dimensiunea orificiului barei colectoare: 84 x 34
Rezistență nominală la tensiune de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Garnitură: Da
Caracteristici de mediu
Standarde: VDE 0414, IEC 61869-2
Certificări de produs: EAC, CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95 %
Temperatura mediului de funcționare: -25...50 °C
