Transformatorul de curent METSECT5DH200, parte a gamei de produse PowerLogic de la Schneider Electric, reprezintă o soluție profesională pentru aplicații industriale în care este necesară măsurarea precisă a curentului în sisteme de mari dimensiuni. Acest transformator de curent tropicalizat, adică proiectat pentru condiții tropicale, a fost dezvoltat special pentru bare colectoare, având o funcție de ieșire dublă care permite o utilizare versatilă. Modelul METSECT5DH200 are un raport de transformare de 2000/5 A, ceea ce înseamnă că poate converti o intensitate a curentului de până la 2000 de amperi pe partea primară în 5 amperi pe partea secundară, fiind astfel compatibil cu instrumentele de măsurare standard și cu sistemele de monitorizare. Acest transformator de curent asigură o precizie remarcabilă: aparține clasei de precizie 0,5 la o sarcină de 20 VA, precum și clasei de precizie 1 la o sarcină de 25 VA. Capacitatea termică ridicată de 60 kA și rezistența la curent dinamic de 2,5 ori asigură funcționarea fiabilă chiar și în condiții de funcționare extreme. Transformatorul de curent are o construcție cu miez solid, ceea ce asigură o durată lungă de viață și necesități minime de întreținere. Instalarea este simplă datorită șuruburilor de fixare izolate, care asigură o conexiune sigură și stabilă cu barele colectoare. Deschiderea interioară de 102 x 38 mm permite montarea pe bare colectoare de diferite dimensiuni. Nivelul de protecție IP20 oferă o protecție de bază împotriva influențelor mediului. Aparatul funcționează fiabil într-un interval de temperatură cuprins între -25 °C și +50 °C și la o umiditate relativă de până la 95%, ceea ce îl face potrivit pentru utilizarea în diverse medii industriale. Transformatorul METSECT5DH200 respectă în totalitate standardele VDE 0414 și IEC 61869-2, asigurând astfel o calitate și o compatibilitate recunoscute la nivel internațional. Produsul are o tensiune de izolație de 3 kV și rezistență la impulsuri, ceea ce garantează o funcționare sigură chiar și la o tensiune de lucru de 720 V CA 50/60 Hz. Clasa de izolație electrică B și garnitura încorporată oferă utilizatorilor un plus de siguranță. Transformatorul de curent Schneider Electric METSECT5DH200 este alegerea ideală pentru sistemele de distribuție a energiei, sistemele de monitorizare a energiei și aplicațiile industriale, unde măsurarea fiabilă a curentului și performanța durabilă sunt de o importanță critică.

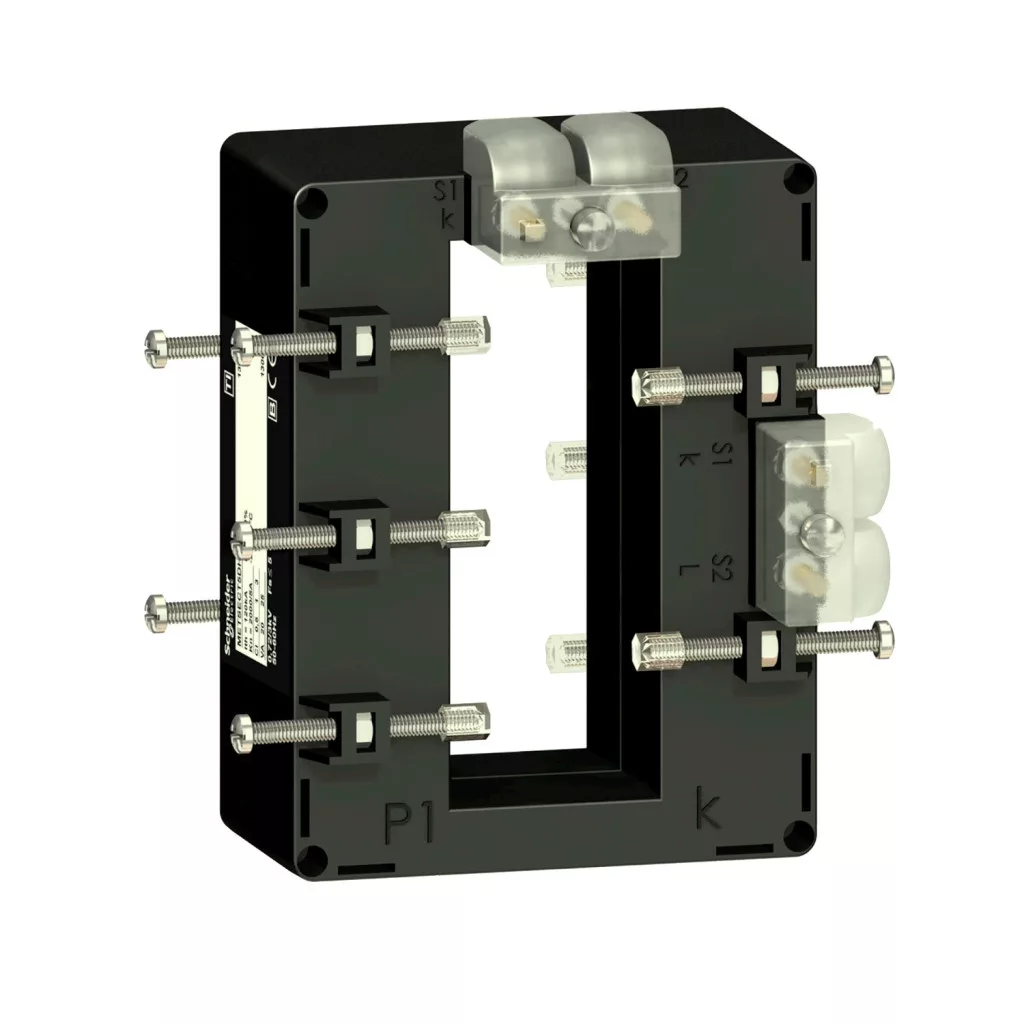

Schneider Electric Transformator de curent TI - METSECT5DH200 - transformator de curent 2000/5A (38x102) rezistent la condiții climatice, cu ieșire secundară dublă (DH) pentru bară colectoare - specificații tehnice
Caracteristici principale
Gama de produse: PowerLogic
Denumire produs: CT
Tip produs: Transformator de curent
Curent secundar: 5 A
Clasă de precizie: clasa 0,5 la o putere de 20 VA, clasa 1 la o putere de 25 VA
Curent nominal [In]: 2000 A
Informații suplimentare
Tipul transformatorului de curent: Pentru șină colectoare tropicalizată, cu miez solid
Raportul de transformare: 2000/5
Curent termic convențional măsurat în aer liber [Ith]: 60 kA
Toleranță dinamică la curent: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de montare: Șurub de fixare izolat
Bază de montare: Bară colectoare
Lățime: Externă: 98 mm, Interior: 40 mm
Înălțime: Exterior: 129 mm, Interior: 103 mm
Adâncime: Cadru: 40 mm, Total: 75 mm
Rezistență nominală la tensiune de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Dimensiuni deschidere șină: 102 x 38
Garnitură: Da
Mediu
Standarde: VDE 0414, IEC 61869-2
Certificări de produs: CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95%
Temperatura mediului în timpul funcționării: -25...50°C
