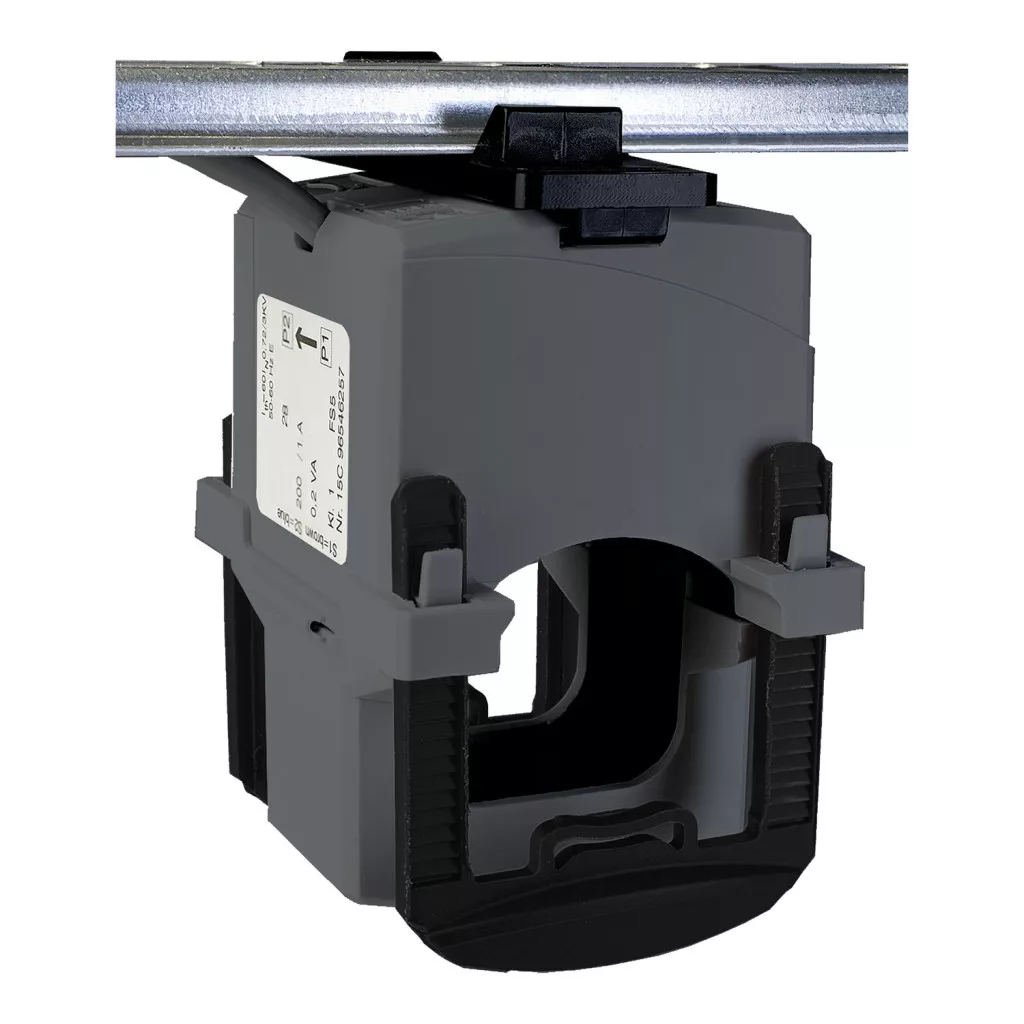

Transformatorul de curent cu miez despicat Schneider Electric PowerLogic - Tip HA (METSECT5HA015) este un dispozitiv de măsurare a curentului extrem de eficient și fiabil, conceput special pentru cabluri. Acest transformator de curent cu miez despicat (split core) are un raport de transformare de 150A/5A, ceea ce permite măsurarea precisă a curenților de mare intensitate atunci când este conectat la instrumente de măsură standard. Dispozitivul asigură o precizie remarcabilă datorită clasei de precizie 1 (Class 1), la o putere de 1 VA. Curentul nominal primar este de 150 A, în timp ce pe partea secundară furnizează un curent de 5 A. Datorită designului cu miez divizat, nu este necesară întreruperea cablului la instalare, astfel încât montarea în sistemele existente este extrem de simplă și rapidă. Modulul de fixare clip-on sporește și mai mult confortul instalării. Transformatorul de curent METSECT5HA015 dispune de numeroase caracteristici tehnice avansate. Coeficientul maxim de siguranță al produsului este 5, iar acesta poate suporta o intensitate a curentului de până la 9000 A timp de 1 secundă, ceea ce asigură o protecție excepțională împotriva suprasarcinilor. Tensiunea de funcționare este mai mică de 720 V la 50 Hz, iar tensiunea de izolație este de 3 kV, ceea ce garantează un nivel ridicat de siguranță. Dispozitivul aparține clasei de izolație E și poate fi utilizat la temperaturi ambientale cuprinse între -5°C și +50°C, în timp ce intervalul de temperatură de depozitare este între -25°C și +70°C. Dimensiunile fizice ale produsului sunt optime pentru o utilizare practică: lățimea exterioară este de 49 mm, înălțimea de 80,1 mm, adâncimea de 59 mm, iar diametrul interior de 18,4 mm. Acest diametru interior determină și diametrul exterior maxim al cablurilor care pot fi utilizate, care este, de asemenea, de 18,4 mm. Conectarea se realizează cu două cabluri cu secțiune transversală de 0,5-1,5 mm² și lungime de 0,5 metri. Transformatorul de curent PowerLogic METSECT5HA015 respectă cele mai stricte standarde internaționale, inclusiv normele DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2 și VDE 0414. Această conformitate garantează că produsul îndeplinește cele mai înalte cerințe de calitate și siguranță, fiind astfel alegerea ideală pentru sistemele de distribuție a energiei electrice, instalațiile industriale și sistemele de monitorizare a energiei, unde măsurarea precisă a curentului este esențială pentru gestionarea eficientă a energiei și protecția echipamentelor.
Datele tehnice ale transformatorului de curent cu miez divizat Schneider PowerLogic - Tip HA
Caracteristici principale
Gama de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 1, 1 VA
Curent nominal: 150 A
Date suplimentare
Tipul transformatorului de curent: Standard pentru cablu, cu miez deschis
Raport de transformare: 150/5
Curent termic convențional: 180 A
Factor de siguranță maxim: 5
Curent admisibil: 9000 A timp de 1 secundă
Tensiune nominală de funcționare: < 720 V 50 Hz
Tensiune nominală de izolație: 3 kV
Mod de montare: Clip-on
Dimensiuni: Lățime exterioară: 49 mm, Înălțime exterioară: 80,1 mm, Adâncime: 59 mm
Diametru interior: 18,4 mm
Clasa de izolație electrică: Clasa E
Diametru exterior cablu: 18,4 mm
Conexiuni: 2 cabluri, 0,5...1,5 mm², 0,5 m
Parametri de mediu
Standarde: DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2, VDE 0414
Temperatura mediului de funcționare: -5...50 °C
Temperatura mediului de depozitare: -25...70 °C
