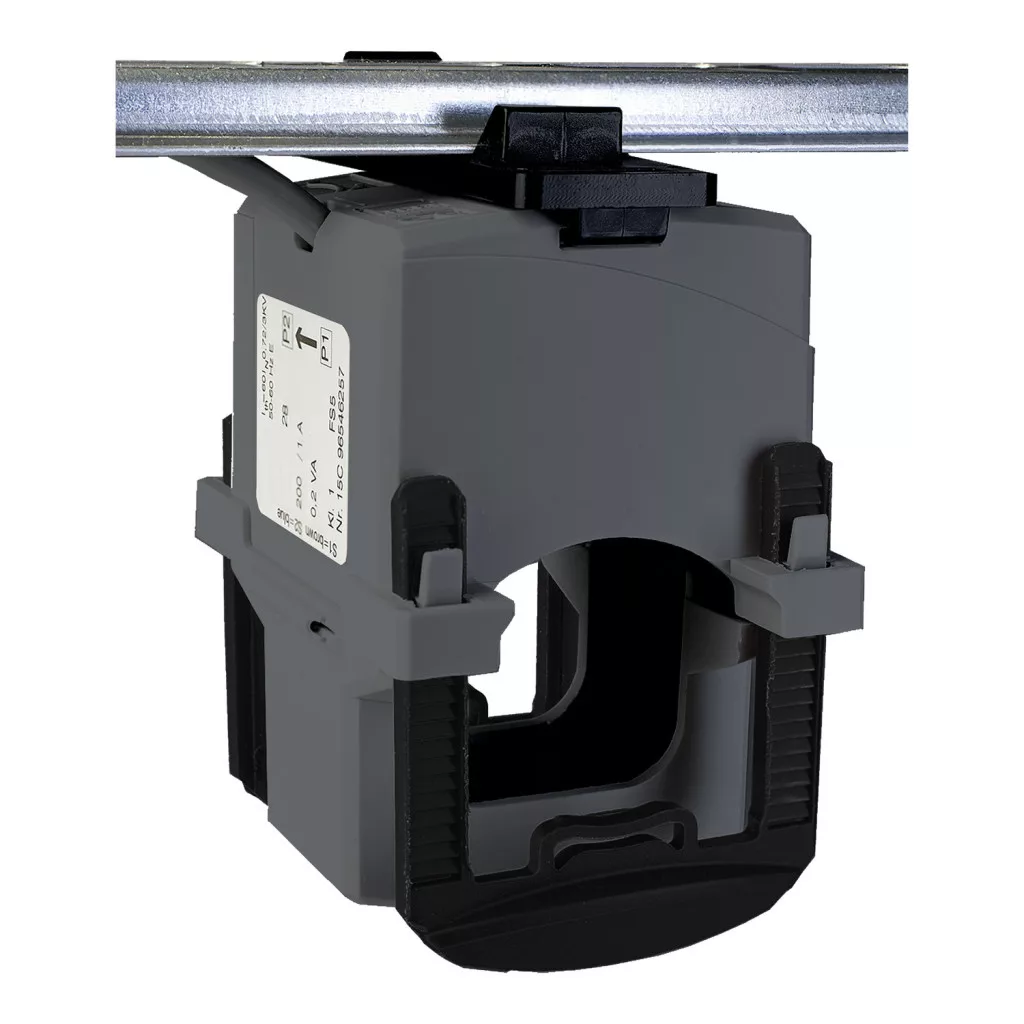

Transformatorul de curent (CT) Schneider Electric PowerLogic Split Core este un instrument de măsurare profesional, conceput special pentru măsurarea curentului în rețelele electrice. Acest transformator de curent de tip HA, compatibil cu cablurile, reprezintă soluția ideală pentru aplicații în care măsurarea precisă a curentului este esențială, cum ar fi în instalații industriale, centre de date sau clădiri comerciale de mari dimensiuni. Designul special cu miez divizat (split core) al dispozitivului cu numărul de model METSECT5HA020 permite instalarea ușoară în sistemele electrice existente, fără a fi necesară întreruperea circuitului electric. Acest mod practic de fixare prin clip reduce semnificativ timpul și costurile de instalare. Transformatorul are un raport de transformare de 200/5, ceea ce înseamnă că poate transforma un curent primar de 200 A într-un curent secundar de 5 A. Dispozitivul, care aparține clasei de precizie 1 la 1,5 VA, asigură o precizie ridicată a măsurătorilor, oferind astfel date fiabile pentru monitorizarea și gestionarea energiei. PowerLogic CT are parametri tehnici excelenți: suportă un curent termic convențional în aer liber de 240 A și poate suporta un supracurent de până la 12000 A timp de 1 secundă. Factorul maxim de siguranță este 5. Transformatorul funcționează la o tensiune de lucru sub 720 V, 50 Hz, și are o tensiune de izolație de 3 kV, ceea ce garantează un nivel ridicat de siguranță. Clasa de izolație electrică E oferă o protecție suplimentară utilizatorilor. Diametrul interior al dispozitivului este de 18,4 mm, astfel încât poate fi utilizat cu cabluri cu un diametru exterior de maximum această valoare. Conectarea se realizează cu două cabluri cu secțiune de 0,5-1,5 mm² și lungime de 0,5 m, ceea ce asigură o flexibilitate sporită la conectare. Transformatorul are dimensiuni compacte: lățimea exterioară este de 49 mm, înălțimea de 80,1 mm, iar adâncimea de 59 mm. Dispozitivul este conform cu standardele DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2 și VDE 0414, asigurând astfel o funcționare fiabilă și sigură. PowerLogic CT poate fi utilizat într-un interval larg de temperaturi, între -5 °C și +50 °C, iar depozitarea este permisă între -25 °C și +70 °C. Transformatorul de curent Schneider Electric PowerLogic METSECT5HA020 este alegerea perfectă pentru măsurarea precisă și fiabilă a curentului, în special în locurile în care doriți să minimizați intervenția asupra sistemului existent.
Transformator de curent cu miez divizat PowerLogic - Tip HA, pentru cablu - 0200A / 5A - Specificații tehnice
Caracteristici generale
Gama de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 1 la 1,5 VA
Curent nominal [In]: 200 A
Informații suplimentare
Tipul transformatorului de curent: Pentru cablu standard, miez divizat (split core)
Raport de transformare: 200/5
Curent termic convențional în aer liber [Ith]: 240 A
Factor de siguranță maxim: 5
Supracurent admis: 12000 A timp de 1 secundă
Tensiune nominală de funcționare [Ue]: < 720 V 50 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de fixare: Clip-on
Lățime: Extern: 49 mm
Înălțime: Extern: 80,1 mm
Adâncime: 59 mm
Diametru: 18,4 mm interior
Clasa de izolație electrică: Clasa E
Diametru exterior cablu: 18,4 mm
Conexiuni - borne: 2 cabluri, 0,5...1,5 mm², 0,5 m
Caracteristici de mediu
Standarde: DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2, VDE 0414
Temperatura de funcționare: -5...50 °C
Temperatura de depozitare: -25...70 °C
