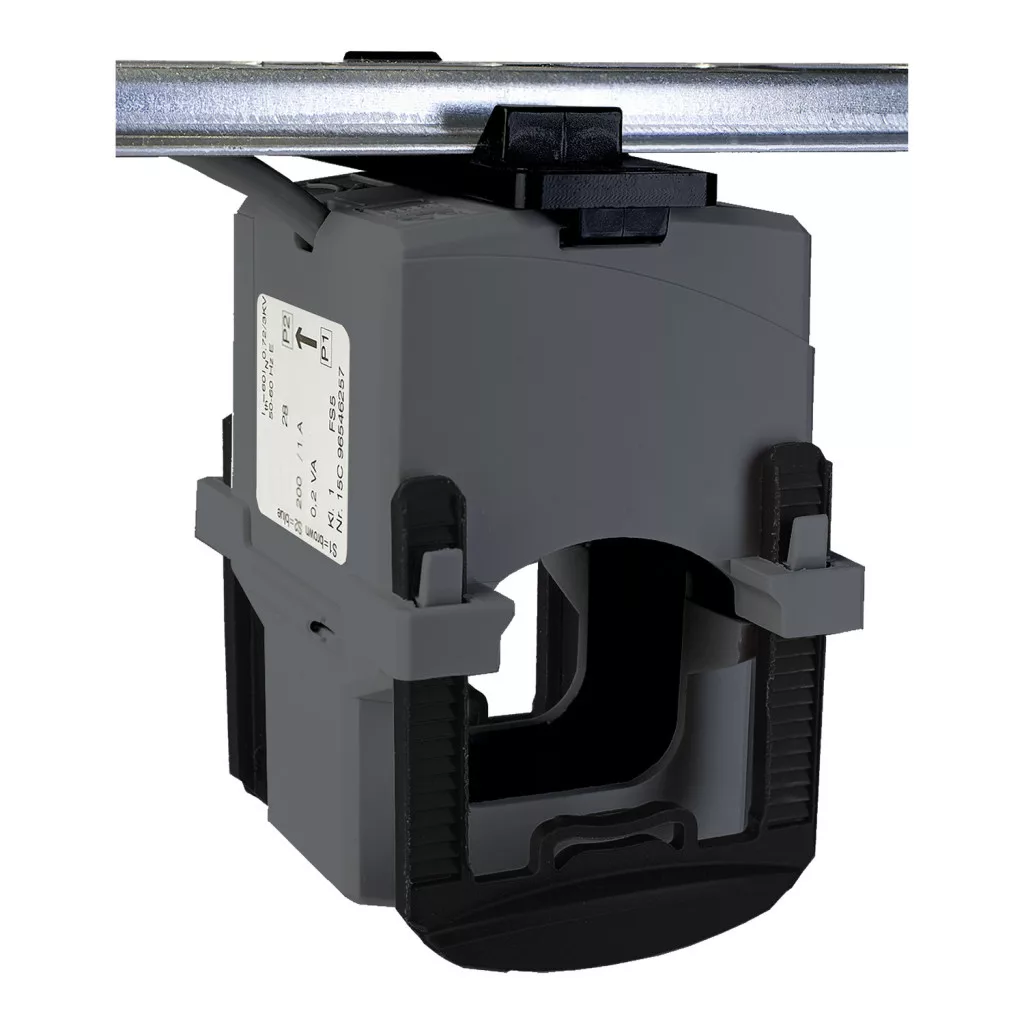

Transformatorul de curent cu miez divizat Schneider Electric PowerLogic – tip HA este un transformator de curent profesional care facilitează monitorizarea rețelelor electrice și gestionarea eficientă a energiei prin măsurarea precisă a curentului. Dispozitivul cu numărul de articol METSECT5HA025 a fost proiectat special pentru cabluri, cu un raport de transformare de 250A/5A, fiind astfel alegerea ideală pentru aplicații industriale și comerciale. Acest transformator de curent cu miez divizat (split core) este deosebit de practic pentru instalarea ulterioară în sisteme existente, deoarece instalarea sa nu necesită întreruperea cablului. Dispozitivul dispune de un sistem de fixare de tip clip-on, ceea ce simplifică și mai mult montarea. Diametrul interior al PowerLogic CT este de 18,4 mm, fiind astfel perfect adaptat pentru majoritatea cablurilor de dimensiuni standard. Dimensiunile exterioare ale dispozitivului sunt compacte: 49 mm lățime, 80,1 mm înălțime și 59 mm adâncime. Transformatorul de curent METSECT5HA025 permite măsurători de o precizie excelentă, cu o clasă de precizie de 0,5 la o putere de 1 VA. Curentul nominal de intrare de 250 A și cel de ieșire de 5 A sunt ideale pentru conectarea la majoritatea instrumentelor de măsură. Aparatul poate suporta un curent termic de 300 A și, în cazuri excepționale, poate suporta un curent de până la 15.000 A timp de 1 secundă. Coeficientul maxim de siguranță este 5, ceea ce garantează o funcționare fiabilă. Tensiunea de funcționare este de maximum 720 V la 50 Hz, în timp ce tensiunea de izolație este de 3 kV, cu clasa de izolație E. Conectarea dispozitivului se realizează cu două cabluri cu secțiune de 0,5-1,5 mm² și lungime de 0,5 m. Transformatorul de curent Schneider Electric PowerLogic respectă cele mai stricte standarde, inclusiv DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2 și VDE 0414. Dispozitivul poate fi utilizat într-un interval larg de temperaturi: temperatura de funcționare între -5 °C și +50 °C, temperatura de depozitare între -25 °C și +70 °C. Transformatorul de curent PowerLogic METSECT5HA025 este alegerea perfectă pentru monitorizarea sistemelor electrice, gestionarea energiei și orice aplicație în care este necesară măsurarea precisă a curentului pentru o gestionare eficientă a energiei.
Date tehnice pentru transformatorul de curent cu miez divizat Schneider PowerLogic, tip HA
Caracteristici principale
Gama de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la 1 VA
Curent nominal: 250 A
Informații suplimentare
Tipul transformatorului de curent: Pentru cablu standard, cu miez deschis
Raport de transformare: 250/5
Curent termic: 300 A
Factor de siguranță maxim: 5
Supracurent admis: 15000 A timp de 1 secundă
Tensiune nominală de funcționare: < 720 V 50 Hz
Tensiune nominală de izolație: 3 kV
Mod de fixare: Clip-on
Lățime exterioară: 49 mm
Înălțime exterioară: 80,1 mm
Adâncime: 59 mm
Diametru interior: 18,4 mm
Clasa de izolație electrică: Clasa E
Diametru exterior cablu: 18,4 mm
Conexiuni: 2 cabluri, 0,5-1,5 mm², 0,5 m
Caracteristici de mediu
Standarde: DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2, VDE 0414
Temperatura mediului de funcționare: -5...50 °C
Temperatura mediului de depozitare: -25...70 °C
