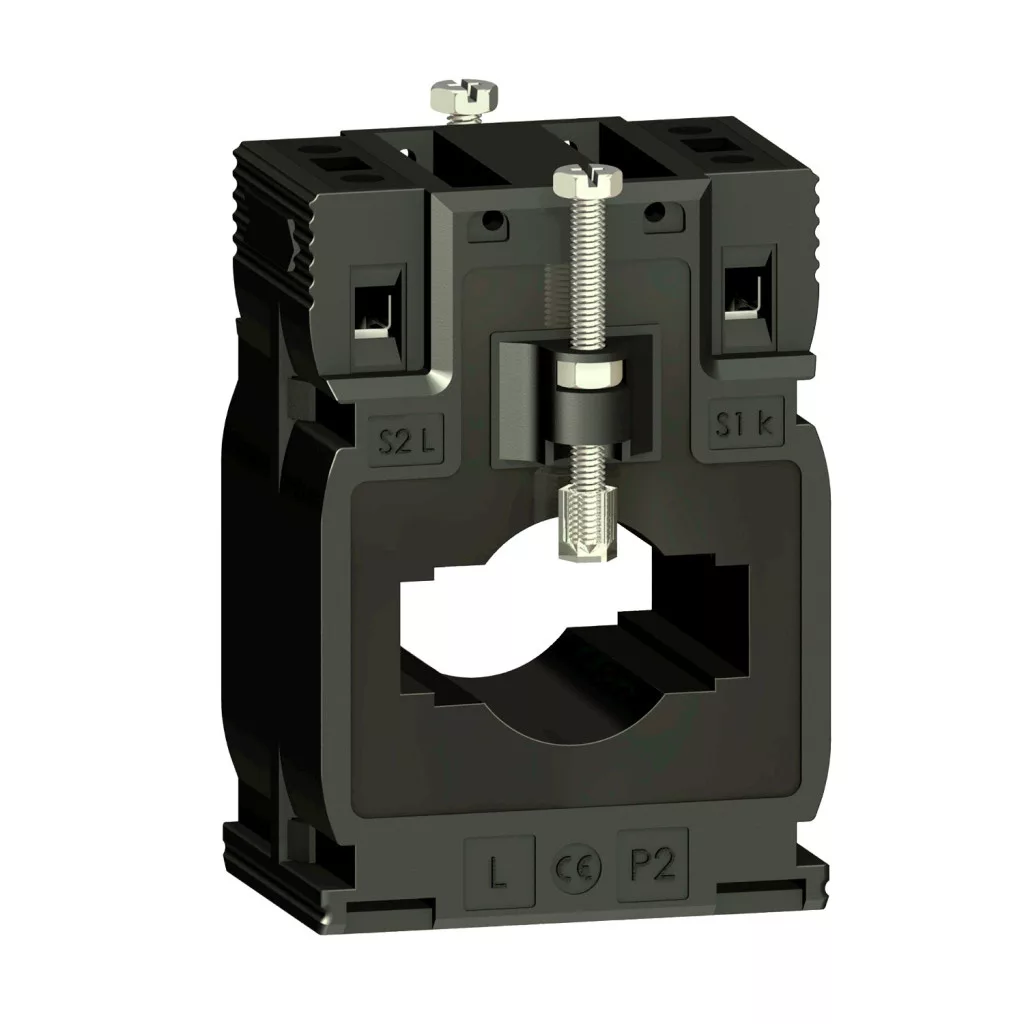

Transformatorul de curent METSECT5MB025, din gama de produse PowerLogic a Schneider Electric, este un instrument de măsurare profesional, conceput special pentru măsurarea curentului în rețelele electrice industriale și comerciale. Acest transformator de curent, cu design tropical și montabil pe șină DIN, oferă o soluție excelentă pentru monitorizarea sistemelor electrice și măsurarea precisă a consumului. Transformatorul de curent METSECT5MB025 are un raport de transformare de 250/5A, ceea ce înseamnă că transformă curentul de 250 de amperi din circuitul primar în 5 amperi pe partea secundară, permițând astfel instrumentelor de măsurare să efectueze măsurători sigure și precise. Clasa de precizie a dispozitivului este 0,5 la o sarcină de 4 VA și clasa 1 la o sarcină de 6 VA, ceea ce asigură o precizie excelentă a măsurătorilor. Construcția compactă a miezului și designul tropical garantează o durată lungă de viață și o funcționare fiabilă chiar și în condiții extreme. Aparatul poate fi utilizat atât pentru cabluri (cu diametru de până la 26 mm), cât și pentru bare colectoare (în dimensiunile 12x40 mm și 15x32 mm). Transformatorul de curent METSECT5MB025 are parametri tehnici remarcabili: curentul termic convențional este de 15 kA, capacitatea de încărcare dinamică este de 2,5 ori Ith (37,5 kA), iar factorul de siguranță maxim este 5. Tensiunea de funcționare este mai mică de 720 V CA 50/60 Hz, iar tensiunea de izolație este de 3 kV. Rezistența la tensiune de impuls este, de asemenea, de 3 kV, iar clasa de izolație electrică este B. Gradul de protecție IP20 asigură o protecție adecvată a dispozitivului în condiții normale de funcționare. Produsul are o gamă largă de temperaturi de funcționare (-25...60 °C) și o toleranță la umiditatea relativă de 0-95%, astfel încât funcționează fiabil chiar și în condiții de mediu extreme. Transformatorul de curent Schneider Electric METSECT5MB025 poate fi montat în mai multe moduri: cu șurub de fixare izolat, prin înșurubare sau prin prindere cu cleme. Fixarea se poate face pe o placă de montare, pe o șină DIN sau direct pe o bară colectoare. Dimensiunile fizice ale produsului sunt compacte: lățimea exterioară este de 60 mm, înălțimea de 85 mm, adâncimea împreună cu cadrul de 43 mm, iar adâncimea totală de 63 mm. Dispozitivul respectă standardele internaționale stricte, printre care IEC 61869-2 și VDE 0414, și deține, de asemenea, certificarea CE. Contorul de energie Schneider Electric METSECT5MB025 este alegerea ideală pentru măsurarea consumului de energie în instalații industriale, centre de date, clădiri comerciale și alte sisteme electrice cu cerințe ridicate de putere, unde datele precise și funcționarea fiabilă sunt esențiale pentru o gestionare eficientă a energiei.
Date tehnice transformator de curent Schneider Electric TI - METSECT5MB025
Caracteristici principale
Gama de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului sau al componentei: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la o putere de 4 VA, clasa 1 la o putere de 6 VA
Curent nominal [In]: 250 A
Caracteristici suplimentare
Tipul transformatorului de curent: Pentru șină colectoare și cablu de tip tropical, cu miez compact
Raport de transformare a curentului: 250/5
Curent termic convențional [Ith]: 15 kA
Curent de descărcare dinamică: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de montare: Șurub de fixare izolat, Cu șuruburi, Prin prindere
Suprafață de fixare: Placă de montare, Șină DIN, Bară colectoare
Lățime: Externă: 60 mm
Înălțime: Externă: 85 mm
Adâncime: Cadru: 43 mm, Total: 63 mm
Diametru: 26 mm
Rezistență nominală la tensiune de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Diametru exterior cablu: 26 mm
Dimensiuni deschidere șină: 32,5 x 15,5 mm, 40,5 x 12,5 mm
Garnitură: Fără
Caracteristici de mediu
Standarde: IEC 61869-2, VDE 0414
Certificări de produs: CE
Grad de protecție IP: IP20
Umiditate relativă: 0-95%
Temperatura mediului în timpul funcționării: -25...60 °C
