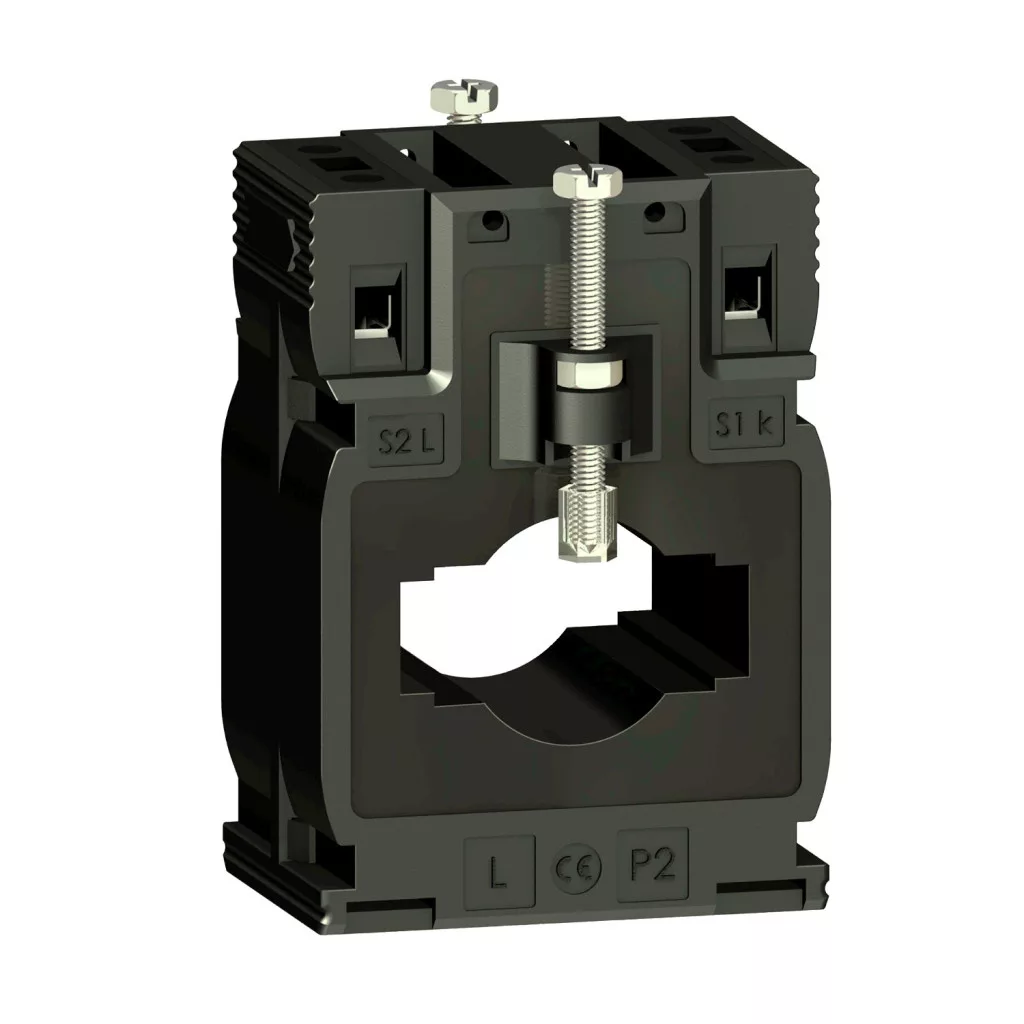

Transformatorul de curent METSECT5MB030, parte a gamei de produse PowerLogic de la Schneider Electric, reprezintă o soluție excelentă pentru aplicațiile care necesită o măsurare precisă a curentului în medii industriale. Acest transformator de curent cu design tropicalizat a fost conceput special pentru a funcționa fiabil chiar și în condiții extreme, asigurând astfel o durată lungă de viață și rezultate de măsurare stabile. Modelul METSECT5MB030 are un raport de transformare de 300/5, ceea ce înseamnă că transformă curentul de 300 A care trece prin partea primară în 5 A pe partea secundară. Acest lucru permite măsurarea precisă a curenților mari cu instrumente de măsurare standard. Clasa de precizie a dispozitivului este 0,5 la o sarcină de 4 VA și clasa 1 la o sarcină de 6 VA, ceea ce garantează o precizie ridicată a măsurătorilor în aplicațiile industriale. Curentul limită termic convențional al transformatorului este de 18 kA, iar toleranța la supracurent dinamic este de 2,5 ori Ith, ceea ce asigură o protecție adecvată chiar și în caz de supracurent. Transformatorul de curent METSECT5MB030 poate fi montat în mod extrem de versatil, deoarece poate fi montat pe șină DIN, pe placă de montare sau fixat direct cu șuruburi. Transformatorul de curent are o construcție cu miez solid și este potrivit atât pentru cabluri (cu diametru de până la 26 mm), cât și pentru bare colectoare (cu dimensiuni de până la 12,5×40,5 mm sau 15,5×32,5 mm). Aparatul are grad de protecție IP20, oferind astfel o protecție adecvată împotriva prafului și a contactului accidental. Intervalul de temperatură de funcționare este extrem de larg, variind de la -25 °C la +60 °C, astfel încât funcționează fiabil chiar și în condiții de mediu extreme. Tensiunea de funcționare este mai mică de 720 V CA 50/60 Hz, iar tensiunea de izolație este de 3 kV. Dimensiunile exterioare ale dispozitivului sunt: 60 mm lățime, 85 mm înălțime și o adâncime totală de 63 mm (din care adâncimea carcasei este de 43 mm). Transformatorul este conform cu standardele IEC 61869-2 și VDE 0414 și deține certificarea CE, ceea ce garantează calitatea și siguranța sa pe piețele europene. Clasa de izolație electrică de tip B oferă utilizatorilor un plus de siguranță.
Date tehnice transformator de curent Schneider Electric TI - METSECT5MB030
Caracteristici principale
Gama de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului sau al componentei: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la sarcină de 4 VA, clasa 1 la sarcină de 6 VA
Curent nominal [In]: 300 A
Informații suplimentare
Tipul transformatorului de curent: Versiune tropicalizată pentru bară colectoare și cablu, cu miez solid
Raport de transformare: 300/5
Curent limită termic convențional [Ith]: 18 kA
Toleranță la supracurent dinamic: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de montare: Prin prindere, cu șuruburi, cu șurub de fixare izolat
Suprafață de montare: Bară colectoare, șină DIN, placă de montare
Lățime: Externă: 60 mm
Înălțime: Externă: 85 mm
Adâncime: Cadru: 43 mm, Totală: 63 mm
Diametru: 26 mm
Rezistență nominală la tensiune de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Diametrul exterior al cablului: 26 mm
Dimensiunea orificiului barei colectoare: 32,5 x 15,5 mm, 40,5 x 12,5 mm
Garnitură: Fără
Condiții de mediu
Standarde: IEC 61869-2, VDE 0414
Certificări de produs: CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95 %
Temperatura de funcționare: -25...60 °C
