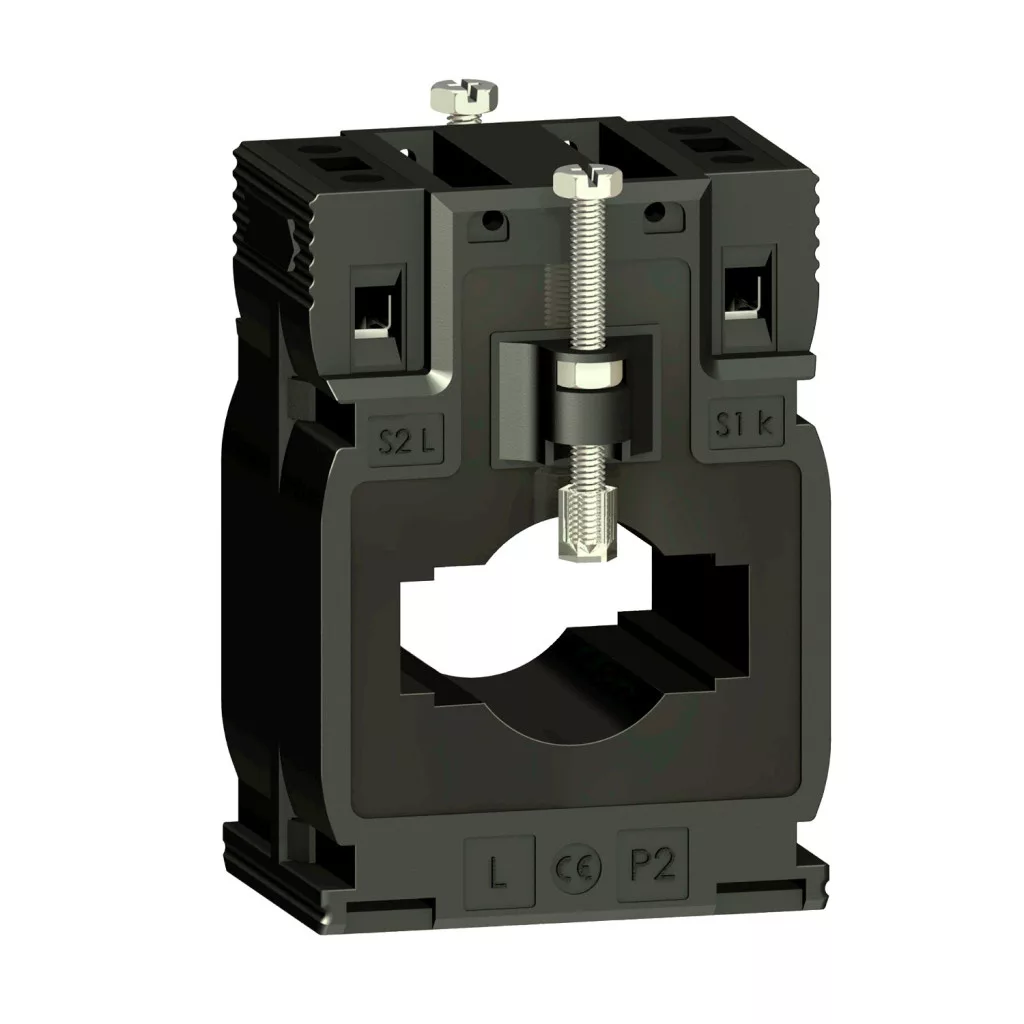

Transformatorul de curent Schneider Electric PowerLogic METSECT5MB040 este o componentă profesională, concepută pentru condiții tropicale, care oferă o soluție excelentă pentru măsurarea precisă a curentului în medii industriale. Acest dispozitiv de tip CT (Current Transformer) are un raport de transformare de 400/5 A, fiind astfel perfect adaptat pentru utilizarea în sisteme cu curent de mare intensitate, unde este necesară o măsurare precisă. Transformatorul de curent METSECT5MB040 asigură o precizie excepțională: precizie de clasa 0,5 la 6 VA și precizie de clasa 1 la o sarcină de 8 VA. Dispozitivul funcționează cu un curent nominal de 400 A, fiind capabil să suporte un curent termic convențional în aer liber de 24 kA. Capacitatea de încărcare dinamică este de 2,5 ori mai mare decât valoarea Ith, iar factorul maxim de siguranță este 5. Tensiunea de funcționare este mai mică de 720 V CA 50/60 Hz, în timp ce tensiunea nominală de izolație este de 3 kV. Rezistența nominală la tensiune de impuls este la fel de mare (3 kV), iar dispozitivul aparține clasei de izolație B. Transformatorul de curent METSECT5MB040 oferă opțiuni de instalare extrem de flexibile. Poate fi montat în mai multe moduri: cu șurub de fixare izolat, cu șuruburi sau prin prindere pe grilaj. Structura de susținere poate fi o placă de montare, o bară colectoare sau o șină DIN, astfel încât poate fi integrat în aproape orice dulap de comutație sau distribuitor. Transformatorul de curent are o lățime de 60 mm, o înălțime de 85 mm, o adâncime a cadrului de 43 mm, iar adâncimea totală este de 63 mm. Diametrul dispozitivului este de 26 mm, astfel încât pot fi trecute prin el cabluri cu același diametru exterior. În plus, orificiul este potrivit și pentru trecerea barelor colectoare cu dimensiunile de 40,5 x 12,5 mm sau 32,5 x 15,5 mm. Transformatorul de curent METSECT5MB040 are gradul de protecție IP20, ceea ce asigură o protecție adecvată în medii industriale normale. Dispozitivul poate fi utilizat într-un interval de temperatură extrem de larg: funcționează fiabil la temperaturi ambientale cuprinse între -25 °C și +60 °C, precum și la o umiditate relativă de 0-95%. Dispozitivul este conform cu standardele internaționale (IEC 61869-2, VDE 0414) și deține certificare CE. Transformatorul de curent Schneider Electric METSECT5MB040 are o construcție compactă, optimizată special pentru bare colectoare și cabluri, ceea ce simplifică instalarea și sporește fiabilitatea măsurătorilor în sistemele electrice.
Date tehnice transformator de curent Schneider Electric TI - METSECT5MB040
Caracteristici principale
Gama de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului sau al componentei: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la 6 VA, clasa 1 la 8 VA
Curent nominal [In]: 400 A
Caracteristici suplimentare
Tipul transformatorului de curent: Pentru șină colectoare și cablu tropicalizate, miez compact
Raportul de transformare: 400/5
Curent termic convențional în aer liber [Ith]: 24 kA
Curent de sarcină dinamică: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de fixare: Șurub de fixare izolat, Cu șuruburi, Prin prindere pe grilă
Suprafață de fixare: Placă de montare, Bară colectoare, Șină DIN
Lățime: Externă: 60 mm
Înălțime: Externă: 85 mm
Adâncime: Cadru: 43 mm, Total: 63 mm
Diametru: 26 mm
Rezistență nominală la tensiune de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Diametrul exterior al cablului: 26 mm
Deschiderea șinelor: 40,5 x 12,5 mm, 32,5 x 15,5 mm
Garnitură: Fără
Mediu
Standarde: IEC 61869-2, VDE 0414
Certificări de produs: CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95 %
Temperatura mediului de funcționare: -25...60 °C
