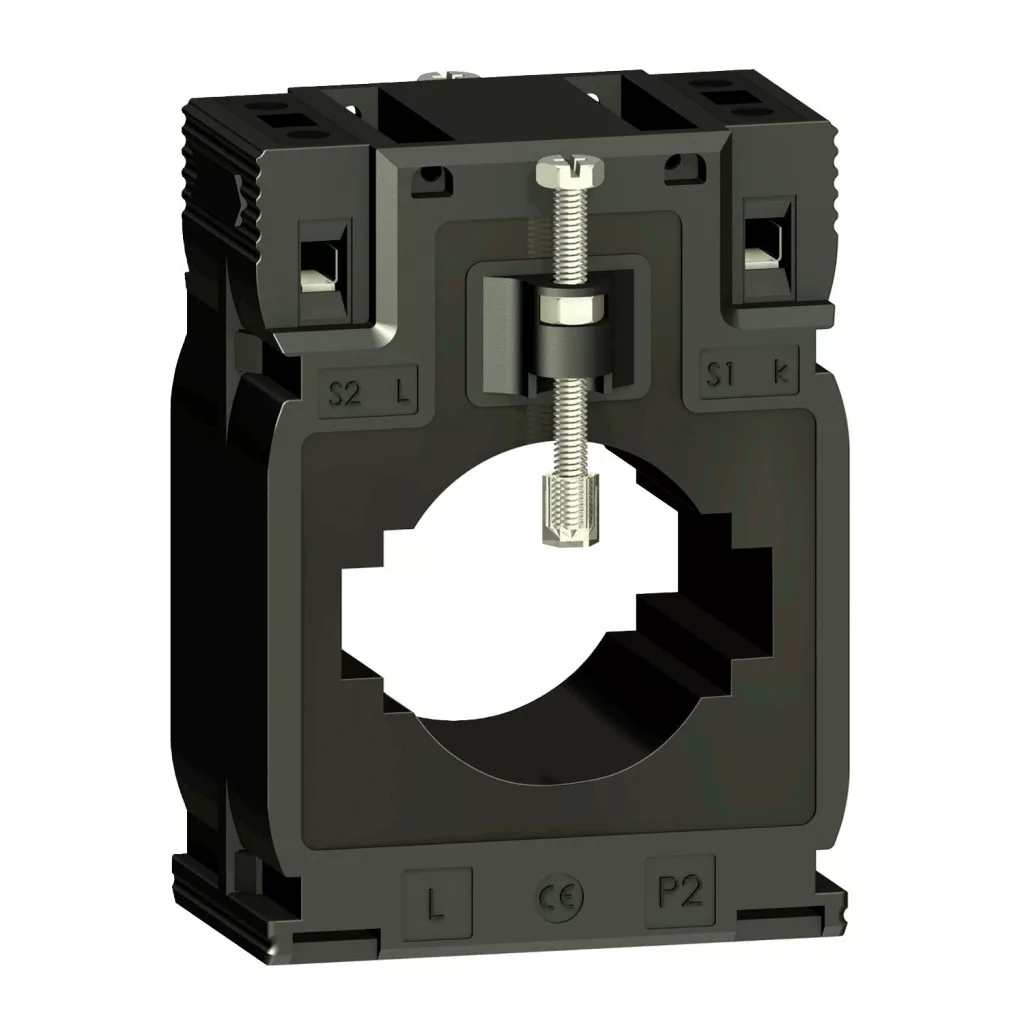

Transformatorul de curent METSECT5MD050, din seria PowerLogic a Schneider Electric, este un dispozitiv de măsurare a curentului de calitate profesională, cu montare pe șină DIN și în execuție tropicală, care are un raport de transformare de 500/5 A. Acest transformator de curent cu miez solid este alegerea ideală în medii industriale în care este necesară o măsurare fiabilă a curentului, atât în aplicații cu bară colectoare, cât și în cele cu cabluri. Transformatorul de curent METSECT5MD050 asigură o măsurare de înaltă precizie: clasa de precizie 0,5 la o sarcină de 4 VA și clasa de precizie 1 la o sarcină de 6 VA. La un curent nominal de intrare de 500 A, curentul de ieșire secundar este de 5 A. Dispozitivul poate suporta un curent termic de 30 kA, iar capacitatea sa de încărcare dinamică este de 2,5 Ith. Factorul de siguranță maxim este 5. Dispozitivul poate fi utilizat la o tensiune de funcționare de până la 720 V c.a. la o frecvență de 50/60 Hz, tensiunea de izolație este de 3 kV, iar rezistența la tensiune de impuls este, de asemenea, de 3 kV. Aceste valori garantează funcționarea în siguranță chiar și în condiții extreme. Transformatorul de curent METSECT5MD050 poate fi instalat într-o manieră extrem de versatilă: poate fi fixat pe șină DIN, pe bară colectoare sau pe placă de montare cu șuruburi de fixare izolate, prin fixare prin clipare sau prin înșurubare. Dimensiunile compacte ale dispozitivului – lățime exterioară de 70 mm, înălțime exterioară de 95 mm, adâncime a carcasei de 45 mm (adâncime totală de 65 mm) – permit o instalare care economisește spațiu. Transformatorul de curent poate fi utilizat pentru cabluri cu diametru exterior de maximum 40 mm, precum și pentru bare colectoare cu dimensiunile 12,5 x 50,5 mm sau 20,5 x 40,5 mm. Nivelul de protecție IP20 asigură protecția de bază împotriva contactului accidental, aparținând clasei de izolație electrică B. Aparatul este conform cu standardele VDE 0414 și IEC 61869-2 și deține certificare CE. Transformatorul de curent METSECT5MD050 are proprietăți remarcabile de rezistență la condițiile de mediu: poate fi utilizat într-un interval de temperatură a mediului cuprins între -25 °C și +60 °C, iar umiditatea relativă poate varia între 0 și 95%. Acest transformator de curent este alegerea perfectă pentru aplicații în care se implementează sisteme de gestionare a energiei, repartizarea costurilor sau controlul proceselor pe baza datelor de măsurare a curentului. Transformatorul de curent Schneider Electric METSECT5MD050 este un partener de încredere în monitorizarea sistemelor electrice și contribuie la creșterea eficienței energetice atât în instalațiile industriale, cât și în cele comerciale.
Date tehnice transformator de curent Schneider Electric TI - METSECT5MD050
Caracteristici principale
Gama de produse: PowerLogic
Denumire produs: CT
Tip de produs: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la 4 VA, clasa 1 la 6 VA
Curent nominal [In]: 500 A
Date suplimentare
Tipul transformatorului de curent: Pentru bară colectoare și cablu de tip tropical, cu miez solid
Raportul de transformare al transformatorului de curent: 500/5
Curent termic convențional în aer liber [Ith]: 30 kA
Toleranță dinamică la curent: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de montare: Șurub de fixare izolat, cu clemă, cu șurub
Suprafață de fixare: Șină DIN, bară colectoare, placă de montare
Lățime: Externă: 70 mm
Înălțime: Externă: 95 mm
Adâncime: Cadru: 45 mm, Totală: 65 mm
Diametru: 40 mm
Rezistență nominală la tensiune de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Diametru exterior cablu: 40 mm
Dimensiuni orificiu bară colectoare: 50,5 x 12,5 mm, 40,5 x 20,5 mm
Garnitură: Fără
Caracteristici de mediu
Standarde: VDE 0414, IEC 61869-2
Certificări de produs: CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95%
Temperatura mediului de funcționare: -25...60 °C
