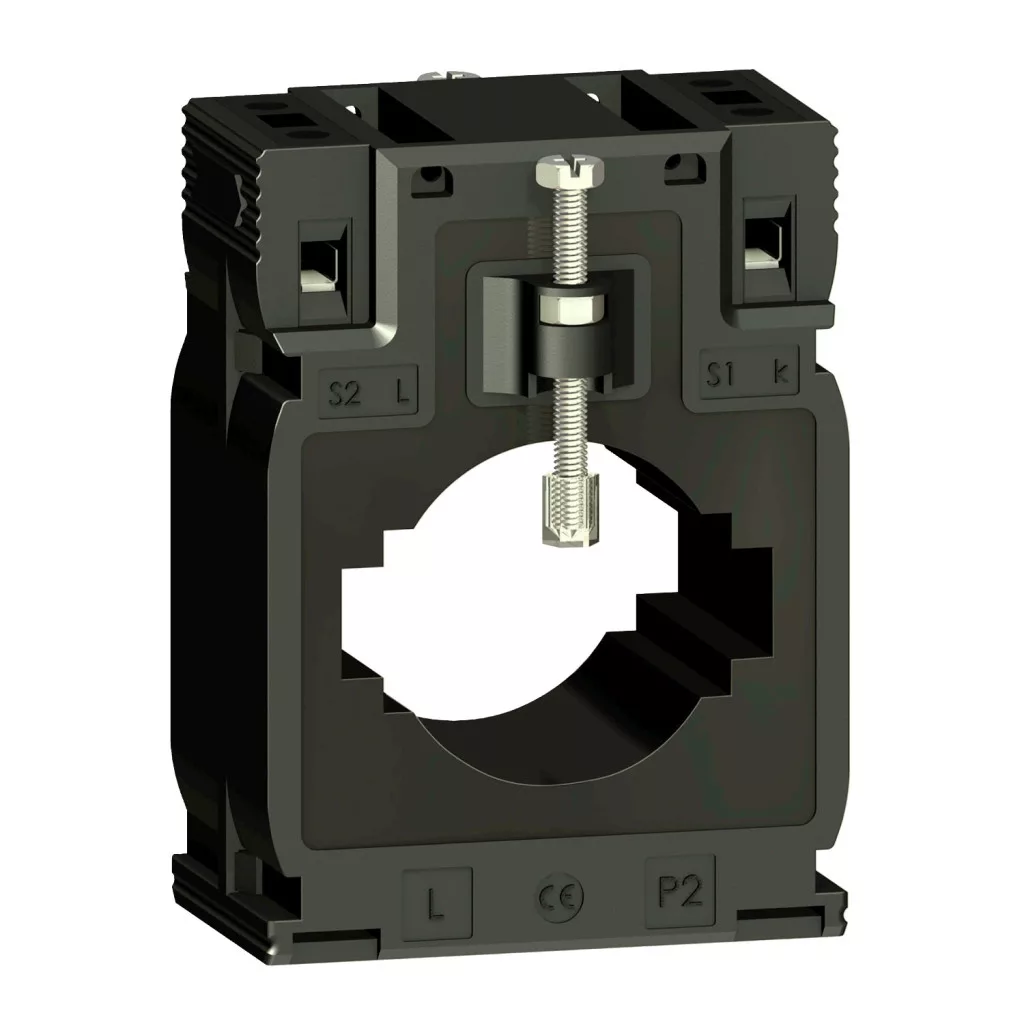

Transformatorul de curent METSECT5MD060 din seria PowerLogic de la Schneider Electric este un dispozitiv de măsurare a curentului profesional, care funcționează fiabil chiar și în condiții tropicale, fiind ideal pentru rețelele de distribuție electrică, instalațiile industriale și sistemele de monitorizare a energiei. Acest dispozitiv de tip CT (Current Transformer) are un raport de transformare de 600/5, ceea ce permite măsurarea și transmiterea în siguranță a curenților de mare intensitate către instrumente de măsurare, sisteme de protecție sau dispozitive de gestionare a energiei. Transformatorul de curent METSECT5MD060 are o construcție cu miez solid (solid core), care permite trecerea atât a cablurilor (cu diametru exterior de până la 40 mm), cât și a barelor (cu dimensiuni de până la 12x50 mm sau 20x40 mm). Flexibilitatea de instalare este sporită și mai mult de diversele opțiuni de fixare: poate fi montat atât pe șină DIN, cât și pe șină colectoare sau pe placă de montare. Montarea se poate face prin fixare prin clip, prin înșurubare sau cu șuruburi de fixare izolate. Dimensiunile exterioare ale carcasei: 70 mm lățime, 95 mm înălțime, iar adâncimea totală este de 65 mm (din care 45 mm reprezintă cadrul). Transformatorul de curent PowerLogic METSECT5MD060 are o precizie excelentă, de clasa 0,5 la o putere de 6 VA și de clasa 1 la o sarcină de 8 VA. Acest lucru asigură o precizie de măsurare adecvată pentru majoritatea aplicațiilor. Curentul nominal maxim primar este de 600 A, în timp ce curentul termic convențional în aer liber (Ith) este de 36 kA. Rezistența la șocuri de curent dinamice este de 2,5 ori valoarea Ith, iar factorul de siguranță maxim este de 5. Aceste valori garantează că dispozitivul gestionează cu siguranță și cu o capacitate de încărcare extremă fluctuațiile de curent din rețea și suprasarcinile. Nivelul de izolație electrică al METSECT5MD060 este ridicat, tensiunea nominală de izolație (Ui) fiind de 3 kV, iar tensiunea nominală de rezistență la impuls (Uimp) fiind, de asemenea, de 3 kV. Tensiunea de funcționare (Ue) este mai mică de 720 V CA la 50/60 Hz. Clasa de izolație electrică este clasa B, ceea ce oferă un nivel adecvat de siguranță într-o gamă largă de aplicații. Nivelul de protecție este IP20, ceea ce înseamnă că părțile sub tensiune nu pot fi atinse cu degetul, dar nu este protejat împotriva pătrunderii apei. Transformatorul de curent Schneider Electric METSECT5MD060 poate fi utilizat într-un interval larg de temperaturi de funcționare: de la -25 °C la +60 °C, și funcționează fiabil chiar și la o umiditate relativă de 0-95%. Acest dispozitiv este conform cu standardele internaționale IEC 61869-2 și VDE 0414 din Germania, deține certificări CE și EAC, fiind astfel acceptat și utilizat la nivel global. Datorită ușurinței de instalare, standardelor înalte de calitate și fiabilității sale, METSECT5MD060 este alegerea ideală pentru electricieni care doresc să realizeze măsurători precise ale curentului într-un mediu profesional.
Schneider Electric Transformator de curent TI - METSECT5MD060 - transformator de curent 600/5A rezistent la condiții climatice, pentru cablu (Ø40) sau bară colectoare (12x50 și 20x50) (MD) date tehnice
Caracteristici principale
Gama de produse: PowerLogic
Denumire produs: CT
Tip produs: Transformator de curent
Curent secundar: 5 A
Clasă de precizie: Clasa 0,5 la 6 VA, clasa 1 la 8 VA
Curent nominal [In]: 600 A
Date suplimentare
Tipul transformatorului de curent: Versiune tropicală pentru bară colectoare și cablu, Miez compact
Raport de transformare: 600/5
Curent termic convențional în aer liber [Ith]: 36 kA
Rezistență la curent de șoc dinamic: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de montare: Prin fixare prin clip, cu șuruburi, cu șuruburi de fixare izolate
Suprafață de montare: Șină DIN, șină colectoare, Placă de montare
Lățime: Externă: 70 mm
Înălțime: Externă: 95 mm
Adâncime: Cadru: 45 mm, Totală: 65 mm
Diametru: 40 mm
Tensiune nominală de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Diametru exterior cablu: 40 mm
Deschidere șine: 50,5 x 12,5 mm, 40,5 x 20,5 mm
Caracteristici de mediu
Standarde: IEC 61869-2, VDE 0414
Certificări: EAC, CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95 %
Temperatura de funcționare: -25...60 °C
