Schneider Electric METSECT5MD080 este un transformator de curent profesional, cu design tropicalizat, care face parte din gama de produse PowerLogic. Acest dispozitiv de tip CT (Current Transformer) este o alegere excelentă pentru aplicații care necesită măsurarea precisă a curentului în medii industriale. Modelul METSECT5MD080 are un raport de transformare de 800/5, ceea ce înseamnă că poate transforma un curent primar de 800 de amperi într-un curent secundar de 5 amperi. Produsul asigură o precizie de măsurare deosebit de fiabilă: aparține clasei de precizie 0,5 la o sarcină de 8 VA și clasei de precizie 1 la o sarcină de 12 VA. Factorul maxim de siguranță al dispozitivului este 5, ceea ce oferă o protecție adecvată în caz de suprasarcină. Transformatorul de curent poate suporta un curent termic convențional în aer liber de 48 kA, iar capacitatea sa de încărcare dinamică este de 2,5 ori mai mare decât curentul termic. Tensiunea de funcționare este mai mică de 720 V CA 50/60 Hz, iar tensiunea de izolație este de 3 kV. Transformatorul de curent METSECT5MD080 poate fi montat în mod extrem de versatil: poate fi montat cu șuruburi, cu fixare prin cleme sau cu șuruburi de fixare izolate. Suportă montarea pe șină, fixarea pe placă de montare, precum și montarea pe șină DIN. Din punct de vedere al diametrului cablului, poate fi utilizat până la 40 mm, dar este potrivit și pentru șinele colectoare, unde dimensiunea orificiului poate fi de 50,5 x 12,5 mm sau 40,5 x 20,5 mm. Produsul are o construcție cu miez solid (solid core), ceea ce îi sporește și mai mult fiabilitatea și precizia. În ceea ce privește dimensiunile, lățimea exterioară a METSECT5MD080 este de 70 mm, înălțimea de 95 mm, iar adâncimea cadrului de 45 mm, adâncimea totală fiind de 65 mm. Dispozitivul are grad de protecție IP20, ceea ce asigură o protecție adecvată în mediul industrial standard. Intervalul de temperatură de funcționare este extrem de larg, variind de la -25 °C la +60 °C, și funcționează fiabil chiar și la o umiditate relativă de 0-95%. Produsul respectă standardele internaționale stricte, printre care VDE 0414 și IEC 61869-2, și deține, de asemenea, certificarea CE. Clasificarea de izolație electrică de clasa B oferă utilizatorilor un plus de siguranță.

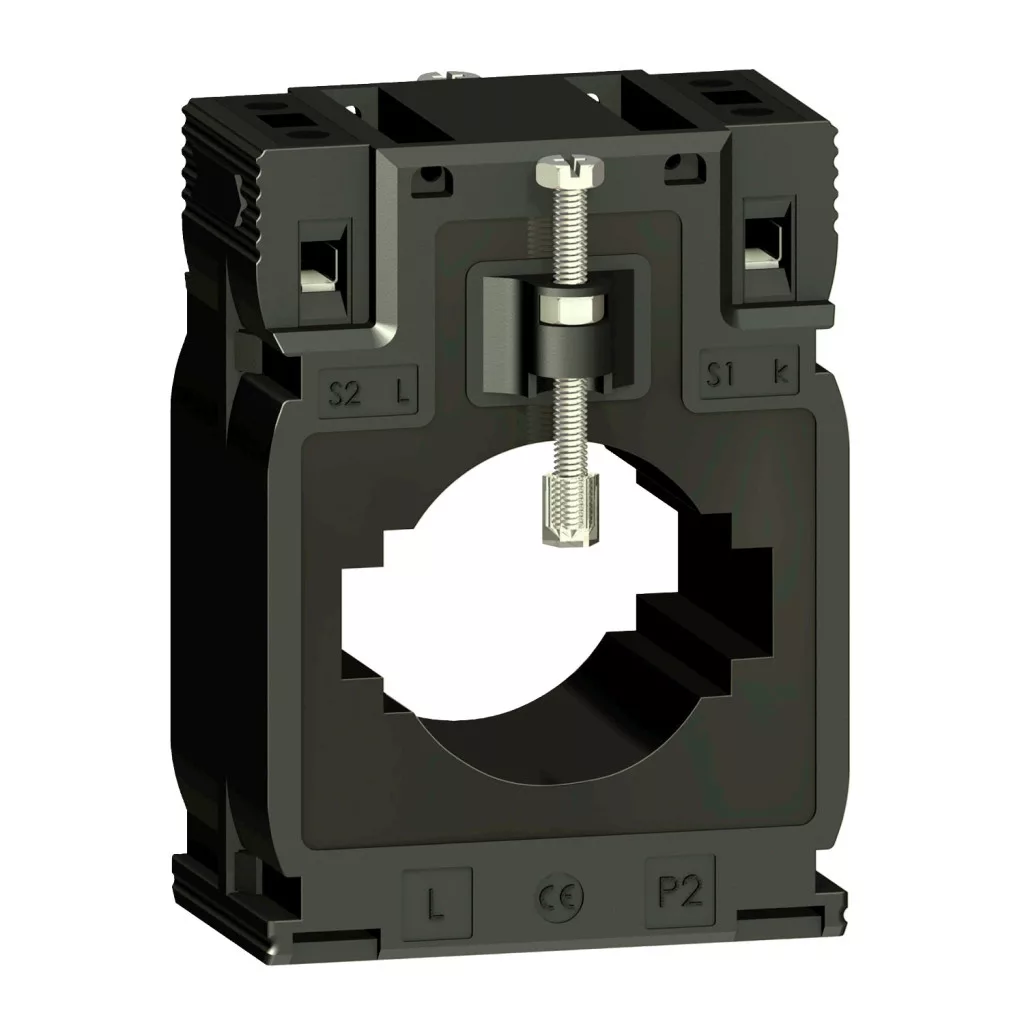

Schneider Electric Transformator de curent TI - METSECT5MD080 - transformator de curent 800/5A, rezistent la condiții climatice, specificații tehnice
Caracteristici principale
Denumire produs: METSECT5MD080
Gama de produse: PowerLogic
Tipul produsului: CT (Transformator de curent)
Tipul componentei: Transformator de curent
Parametri electrici
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la o sarcină de 8 VA, Clasa 1 la o sarcină de 12 VA
Curent nominal [In]: 800 A
Tipul transformatorului de curent: Pentru aplicații tropicalizate pe șină și cablu, cu miez solid
Raport de transformare: 800/5
Curent termic convențional [Ith]: 48 kA
Capacitate de sarcină dinamică: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune de izolație [Ui]: 3 kV
Rezistență la tensiune de impuls [Uimp]: 3 kV
Clasa de izolație electrică: Clasa B
Caracteristici fizice
Mod de montare: Cu șurub, cu clemă, cu șurub de fixare izolat
Opțiuni de fixare: Bară colectoare, placă de montare, șină DIN
Lățime: Externă: 70 mm
Înălțime: Externă: 95 mm
Adâncime: Cadru: 45 mm, Totală: 65 mm
Diametru: 40 mm
Diametru exterior cablu: 40 mm
Orificiu bară colectoare: 50,5 x 12,5 mm, 40,5 x 20,5 mm
Garnitură: Fără
Condiții de mediu
Grad de protecție IP: IP20
Umiditate relativă: 0...95 %
Temperatura mediului în timpul funcționării: -25...60 °C
Conformitate și standarde
Standarde: VDE 0414, IEC 61869-2
Certificări de produs: CE
