Contorul de curent Schneider Electric model METSECT5VV500 face parte din gama de produse PowerLogic, concepută special pentru măsurarea precisă a curentului în sistemele electrice de mare putere. Acest dispozitiv cu design tropicalizat este alegerea ideală pentru medii caracterizate de umiditate ridicată și variații extreme de temperatură, deoarece funcționează fiabil la temperaturi de funcționare cuprinse între -25 °C și +50 °C, chiar și la o umiditate relativă de până la 95%. Transformatorul de curent METSECT5VV500 are un raport de transformare de 5000 A/5 A, ceea ce înseamnă că poate transforma un curent primar de 5000 de amperi într-un curent secundar de 5 amperi, care poate fi procesat direct de instrumente de măsurare, relee de protecție sau sisteme de gestionare a energiei. Aparatul aparține clasei de precizie 0,5 la o sarcină de 60 VA, asigurând astfel o precizie de măsurare remarcabilă în aplicațiile industriale și comerciale. Datorită designului cu miez solid și construcției robuste, funcționează fiabil chiar și în condiții extreme. Curentul termic nominal (Ith) al dispozitivului este de 60 kA, iar capacitatea sa de toleranță la supracurent dinamic este de 2,5 ori mai mare, ceea ce oferă o protecție excelentă chiar și în cazul curenților de scurtcircuit. Transformatorul de curent METSECT5VV500 a fost proiectat în principal pentru montarea pe bare colectoare, în special pe bare colectoare verticale cu dimensiunile de 55×165 mm. Dimensiunile exterioare ale dispozitivului sunt: 175 mm lățime, 242 mm înălțime și 110 mm adâncime totală, în timp ce dimensiunea deschiderii interioare este de 55×165 mm. Fixarea se realizează cu șuruburi de fixare izolate, ceea ce permite o instalare simplă și sigură. Transformatorul de curent are grad de protecție IP20, ceea ce oferă o protecție adecvată în mediile industriale obișnuite. Tensiunea nominală de funcționare a aparatului este de 720 V c.a. la 50/60 Hz, iar tensiunea nominală de izolație este de 3 kV. Clasa de izolație electrică este clasa B, ceea ce garantează o siguranță suplimentară pentru utilizatori. Transformatorul de curent Schneider Electric METSECT5VV500 este conform cu standardele internaționale IEC 61869-2 și VDE 0414 din Germania și deține, de asemenea, certificări CE și EAC, asigurând astfel conformitatea cu standardele internaționale de calitate și siguranță. Acest transformator de curent profesional este alegerea ideală pentru toți inginerii electricieni și integratorii de sisteme care doresc să realizeze măsurarea și monitorizarea precisă a sistemelor de curent mare în medii industriale, în special în zone caracterizate de condiții de mediu extreme.

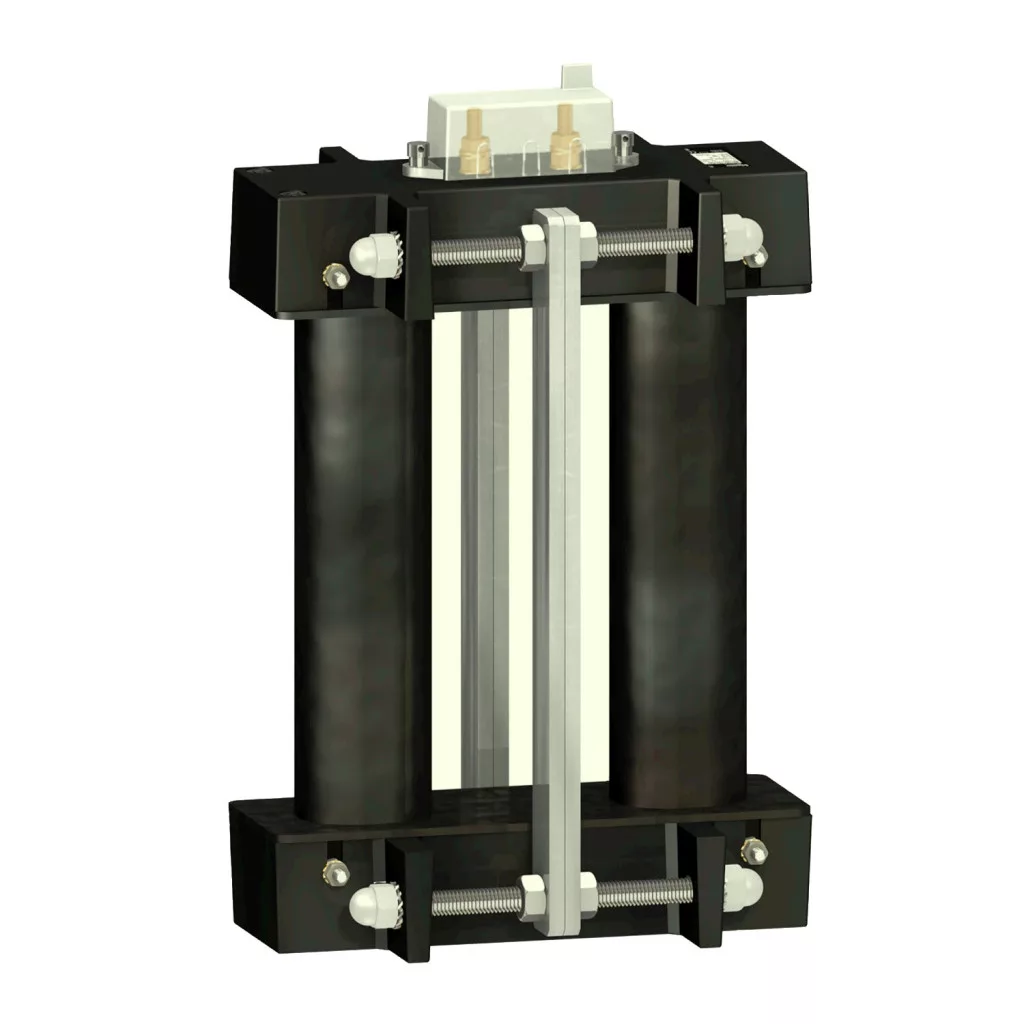

Schneider Electric Transformator de curent TI - METSECT5VV500 - transformator de curent 5000/5A, rezistent la condiții climatice, (55x165) pentru bară colectoare verticală (VV) - specificații tehnice
Caracteristici generale
Gama de produse: PowerLogic
Denumire produs: CT
Tip produs: Transformator de curent
Curent secundar: 5 A
Clasă de precizie: clasa 0,5 la 60 VA
Curent nominal [In]: 5000 A
Date suplimentare
Tipul transformatorului de curent: Versiune tropicală pentru bară colectoare, cu miez solid
Raport de transformare: 5000/5
Curent termic convențional măsurat în aer liber [Ith]: 60 kA
Capacitate de suportare a supracurentului dinamic: 2,5 Ith
Factor de siguranță maxim: 10
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Mod de fixare: Șurub de fixare izolat
Bază de fixare: Bară colectoare
Dimensiuni
Lățime: Externă: 175 mm, Internă: 55 mm
Înălțime: Externă: 242 mm, Interior: 165 mm
Adâncime: Totală: 110 mm
Deschidere bară colectoare: 165 x 55
Garnitură: Da
Parametri de mediu
Grad de protecție IP: IP20
Umiditate relativă: 0...95 %
Temperatura mediului în timpul funcționării: -25...50 °C
Standarde și certificate
Standarde: IEC 61869-2, VDE 0414
Certificări de produs: CE, EAC
Toleranță la tensiune de impuls nominală [Uimp]: 3 kV
Clasa de izolație electrică: clasa B
