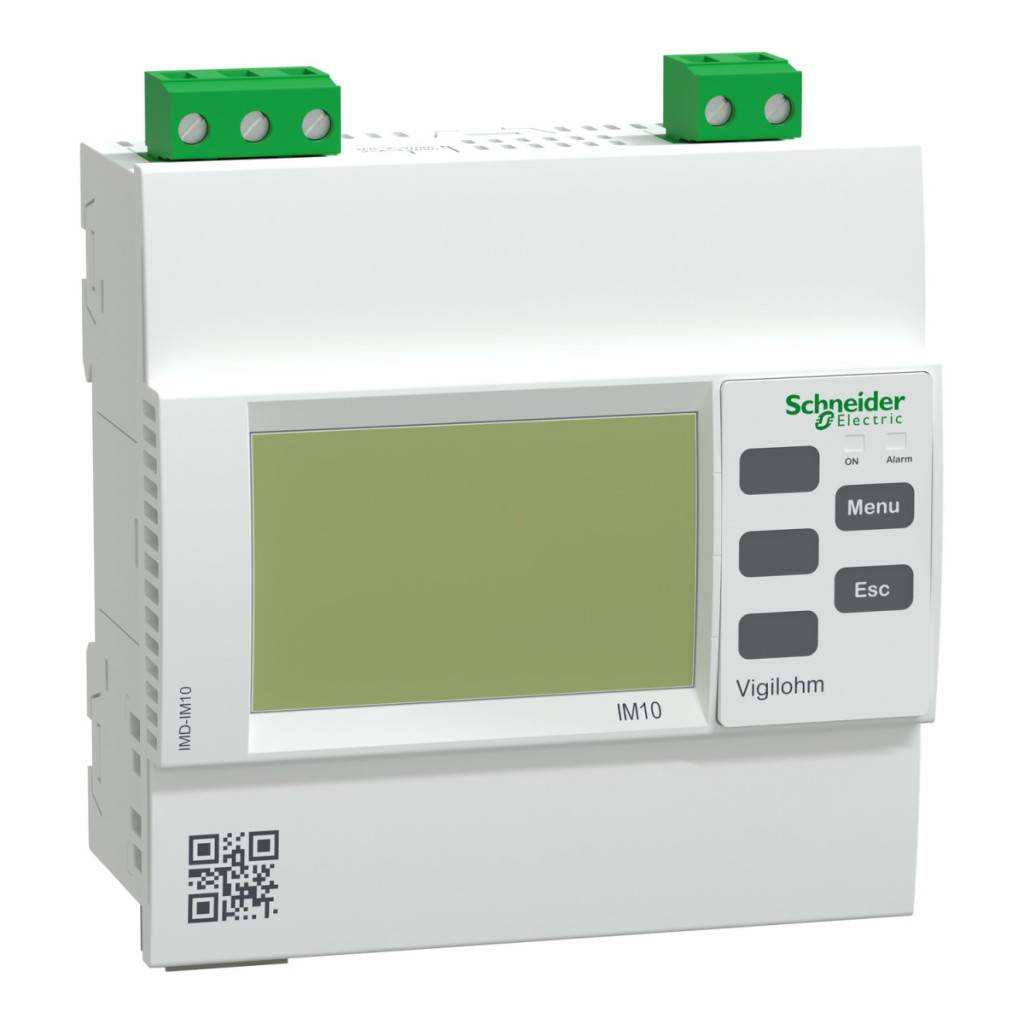

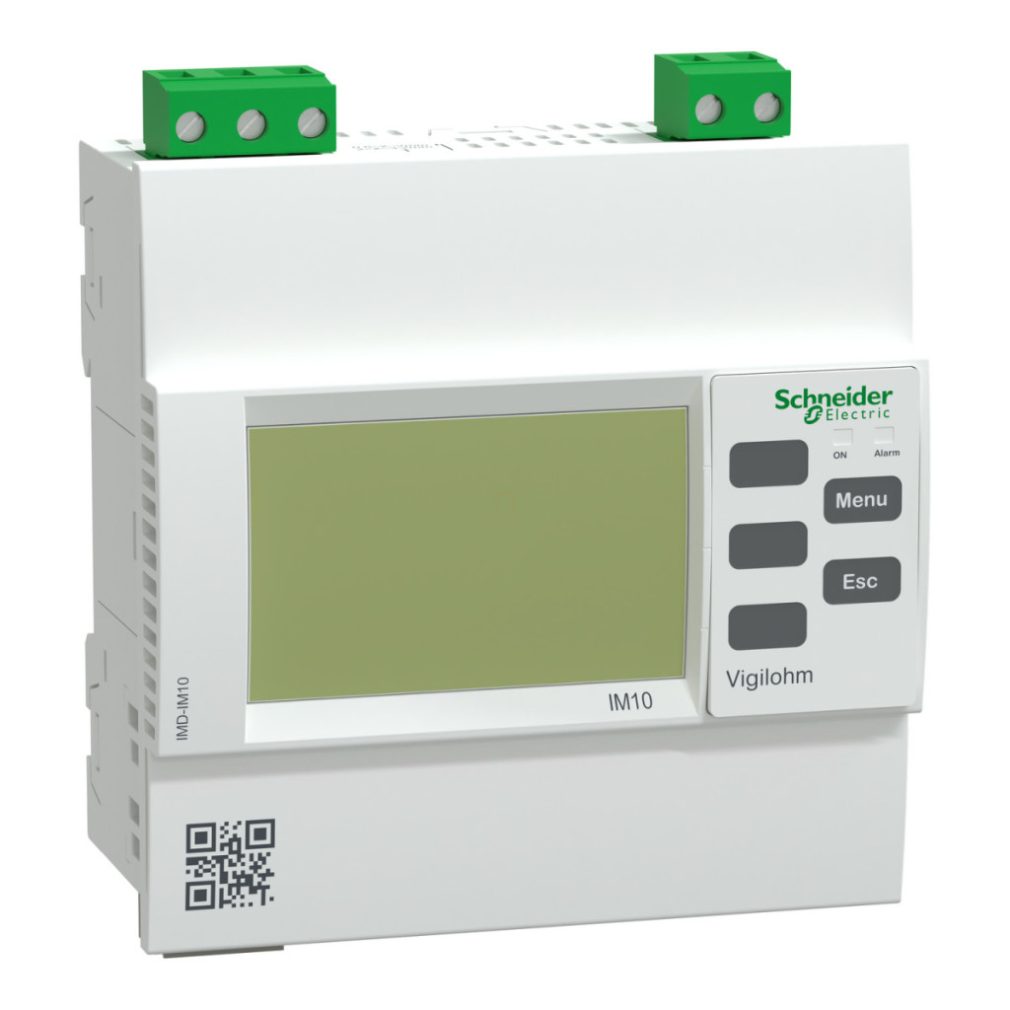

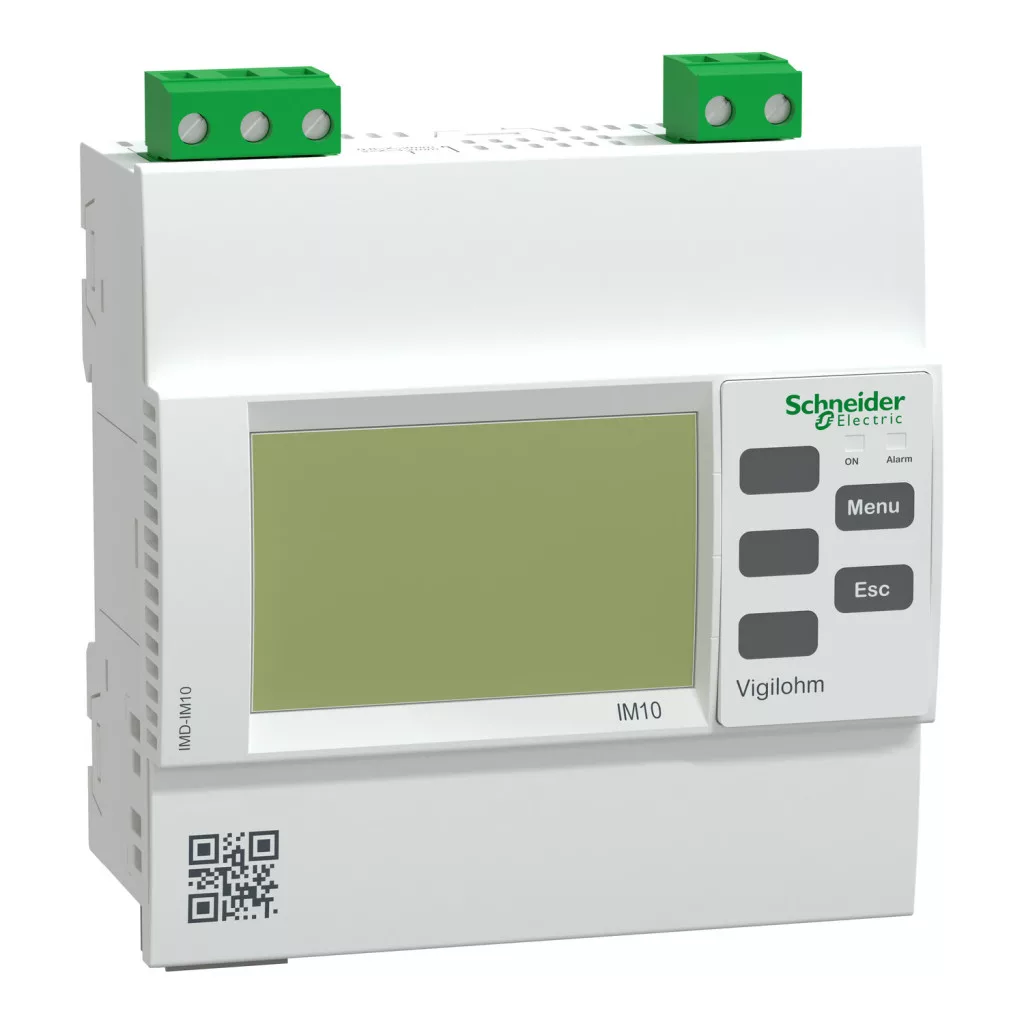

Dispozitivul de monitorizare a izolației Schneider Electric Vigilohm IMD-IM10 este o soluție avansată pentru monitorizarea continuă a siguranței rețelelor de tip IT (neîmpământate). Acest dispozitiv fiabil este proiectat pentru rețele cu niveluri medii sau scăzute de interferență, fiind alegerea ideală pentru medii standard, aplicații marine sau sisteme IT autonome. Funcția principală a Vigilohm IM10 este de a măsura și monitoriza rezistența izolației în timp real, în intervalul 0,1 kOhm - 10 MOhm, cu o precizie de ±5%. Dispozitivul oferă opțiuni de configurare flexibile: poate fi utilizat pentru rețele de tip 1P+N, 3P sau 3P+N și are un interval de tensiune de funcționare de 0-600 V c.a. (când este conectat la neutru), 0-480 V c.a. (când este conectat la fază) sau 0-345 V c.c. Tensiunea de alimentare poate fi de 110-415 V c.a. (50/60/400 Hz, toleranță ±15%) sau 125-250 V c.c. (toleranță ±15%), ceea ce oferă o flexibilitate excepțională în diferite situații de instalare. Vigilohm IM10 are o funcționalitate remarcabilă: are un timp de filtrare configurabil (4s, 40s sau 160s), care permite o adaptare optimă la diferite niveluri de perturbare, și un timp de răspuns rapid corespunzător cu 1/5 din timpul de filtrare setat. Dispozitivul oferă feedback vizual cu privire la starea izolației: verde indică o rezistență adecvată a izolației, alb indică o stare sub pragul de prevenire, în timp ce portocaliu avertizează asupra unei valori sub nivelul de defect. Pragul de prealarmă poate fi setat între 1 kOhm și 1 MOhm, în timp ce pragul de alarmă poate fi setat între 0,5 și 500 kOhm. Se poate seta o întârziere de 0-5 minute pentru circuitul de semnalizare și de 0-120 minute pentru circuitul de alarmă. Avantajele suplimentare ale dispozitivului includ o funcție de testare încorporată care verifică funcționarea sistemului manual sau automat (la pornire și la fiecare 5 ore). Afișajul LCD afișează continuu valoarea rezistenței, astfel încât starea actuală a izolației este vizibilă în orice moment. Dispozitivul compact (110 mm înălțime, 96 mm lățime, 59 mm adâncime) poate fi montat în două moduri: încastrat (pe un panou) sau fixat pe o șină DIN. Carcasa dispozitivului este fabricată din material termoplastic, cu protecție IP52 pe partea frontală și protecție IP20 pe partea din spate. Calitatea înaltă a monitorului de izolație Vigilohm IM10 este confirmată de mai multe certificări internaționale, inclusiv CE, RMRS, DNV, EAC, BV și RCM, și este conformă cu numeroase standarde internaționale, precum UL 61010-1, IEC 61010-1, IEC 61557-8 și IEC 61326-2-4. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -25 la 55 °C și la altitudini de până la 3000 de metri deasupra nivelului mării, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme.
Schneider Electric Vigilohm - IMD - IM10 - Date tehnice ale dispozitivului de monitorizare a izolației IM10
Caracteristici principale
Familia de produse: Vigilohm
Denumire scurtă a dispozitivului: IM10
Tipul produsului sau al componentei: Dispozitiv de monitorizare a izolației
Sistem de împământare: IT
Domeniu de aplicare: Mediu standard, Aplicații marine, insulă IT
Dimensiunea rețelei: Rețea cu interferențe medii sau reduse
Tipul circuitului electric: Circuit de curent înalt, Circuit de control
Interferență de sarcină a rețelei: Poluare redusă
Tip de rețea: 1P + N, 3P, 3P + N
Limba utilizatorului: chineză, germană, italiană, franceză, spaniolă, portugheză, rusă, engleză
Specificații tehnice
Tensiune nominală de alimentare: 0…600 V - CA 45...440 Hz (conectat la neutru), 0…480 V - CA 45...440 Hz (conectat la fază), 0…345 V - CC
Tip de măsurare: Rezistența de izolație a rețelei, interval: 0,1 kOhm...10 MOhm, precizie: +/- 5 %
Timp de filtrare configurabil: 4 s, 40 s, 160 s
Timp de răspuns: 0,8 s la 1/5 din timpul de filtrare setat, 8 s la 1/5 din timpul de filtrare setat, 32 s la 1/5 din timpul de filtrare setat, <= 5 s Tensiune nominală de alimentare: 110...415 V CA 50/60/400 Hz toleranță: +/- 15 %, 125...250 V CC toleranță: +/- 15 %
Consum de energie în VA: 12 VA
Consum de energie în W: 6 W
Protecție la supracurent: 2 A
Funcție de testare: Testare manuală, automată la pornire și la fiecare 5 ore
Comunicare date: HMI: rapoarte de testare, Contact uscat: rapoarte de testare
Compoziția contactelor de semnalizare: 1 C/O standard sau fail-safe
Tensiunea circuitului de semnalizare: 250 V - CA la 6 A, 48 V - CC la 1 A, 12...24 V - CC la 6 A
Protocol port de comunicare: -
Tip afișaj: Afișaj LCD
Informații afișate: Valoarea rezistenței
Metodă de montare: Încastrat (panou), Snap-on (șină DIN)
Conexiuni - terminale: Terminal cu șurub detașabil 0,2…2,5 mm²
Material: Termoplastic
Categorie de supratensiune: III
Dimensiuni
Dimensiuni decupaj: 92,4 x 92,4 mm
Înălțime: 110 mm
Lățime: 96 mm
Adâncime: 59 mm
Caracteristici de mediu
Grad de protecție IP: Panou frontal: IP52, Panou posterior: IP20
Caracteristici de mediu: Expus la căldură umedă, în afara funcționării (IEC 60068-2-30), Expus la căldură umedă, în funcționare (IEC 60068-2-56), Ceață salină (IEC 60068-2-52)
Altitudine de funcționare: <= 3000 m
Grad de poluare: 2
Umiditate relativă: 0…92 %
Tip de instalare: Interior
Temperatură ambiantă de funcționare: -25…55 °C
Temperatură ambiantă de depozitare: -40…70 °C
Standarde și certificări
Standarde: UL 61010-1, IEC 61010-1, IEC 61557-8, IEC 61326-2-4
Certificări de produs: RMRS, DNV, CE, EAC, BV, RCM
Certificări marine: TAE00001HB (data expirării: 22/09/2029), MRE0000016 (data expirării: 05/07/2027)
