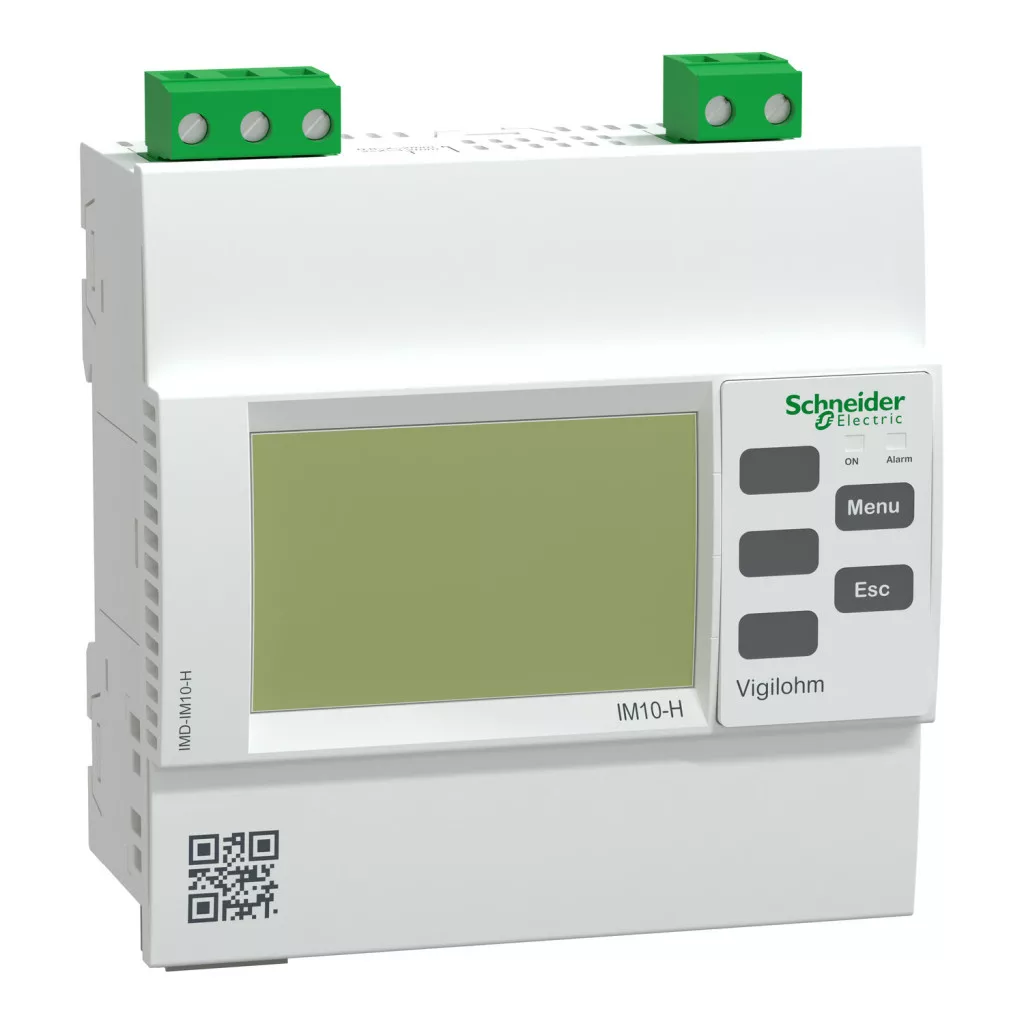

Schneider Electric Vigilohm - IMD - IM10 - H - IM10, dispozitiv de monitorizare a izolației pentru spitale

Lățime: 135 mm

Lungime: 165 mm

Înălțime: 105 mm

Comandă specială

Schneider Electric Vigilohm - IMD - IM10 - H - IM10, dispozitiv de monitorizare a izolației pentru spitale

Name: Schneider Electric Vigilohm - IMD - IM10 - H - IM10, dispozitiv de monitorizare a izolației pentru spitale
Brand: Schneider Electric Zrt.
SKU: 3606480321696
Price: 4437.33 RON
Availability: InStock

PRV:5 535,25 RON

4 437,33 RON

SPECIAL

Comandă specială

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 4 175,82 RON preț net 3 451,09 RON

Produsul poate fi achiziționat doar de persoane juridice cu cod fiscal, pe bază de comandă specială. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți,
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!

Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.

👀Click la produse asemănătoare!

Schneider Electric

Dispozitiv de monitorizare a izolației Schneider Electric Vigilohm

Schneider Electric Vigilohm IMD-IM10-H este un dispozitiv de monitorizare a izolației conceput special pentru unitățile medicale, care garantează funcționarea în condiții de siguranță a spațiilor medicale din categoria de grup II. Acest dispozitiv este de o importanță critică în rețelele IT, unde protecția vieții umane este o prioritate, asigurând astfel o monitorizare constantă și fiabilă a izolației. Vigilohm IM10-H are un design compact, cu dimensiuni de doar 110 mm × 96 mm × 59 mm și o greutate de numai 0,25 kg. Montarea sa poate fi realizată în mod flexibil, deoarece este potrivit atât pentru montarea în panou încastrat, cât și pentru fixarea pe șină DIN. Panoul frontal al dispozitivului asigură protecție IP52, în timp ce partea din spate asigură protecție IP20. Intervalul de temperatură de funcționare este cuprins între -25 °C și +55 °C, astfel încât funcționează fiabil chiar și în medii extreme. Funcția principală a dispozitivului este măsurarea rezistenței de izolație a rețelei, al cărei interval se întinde de la 1 kΩ la 10 MΩ, cu o precizie de ±5%. Pragul de alarmă poate fi setat între 50 și 500 kΩ. Timpul de detectare este determinat de timpul de filtrare configurabil, care poate fi de 1, 8 sau 32 de secunde, cu un timp de răspuns corespunzător la 1/5 din timpul de filtrare setat. Dispozitivul dispune de numeroase funcții pentru creșterea siguranței, cum ar fi lumina verde de semnalizare în cazul unei rezistențe de izolație corespunzătoare, precum și lumina portocalie, care indică o valoare sub pragul de eroare. Dispozitivul dispune de funcții de testare automată și manuală, precum și de un afișaj LCD care indică valoarea rezistenței. Comunicarea se realizează prin HMI sau prin contact uscat, iar dispozitivul este compatibil și cu dispozitivele de localizare automată a defectelor. Tensiunea de alimentare a Vigilohm IM10-H este flexibilă, acceptând curent de 110-230 V c.a. la frecvența de 50/60 Hz, cu o toleranță de ±15%, sau tensiune de 125-250 V c.c., tot cu o toleranță de ±15%. Consumul dispozitivului este de 12 VA, fiind necesară o protecție la supracurent de 2 A. Tensiunea circuitului de semnal poate fi de 250 V c.a. la 6 A, 48 V c.c. la 1 A sau 12-24 V c.c. la 6 A. Valoarea impedanței relative este de 141 kΩ la 2,5 Hz. Tensiunea nominală a rețelei este de 0-230 V c.a. la 50/60 Hz (dacă aparatul este conectat la neutru) sau 0-230 V c.c. IM10-H este conform cu numeroase standarde internaționale, printre care IEC 61010-1, IEC 61557-8, IEC 60364-7-710, IEC 61326-2-4 și UL 61010-1, și deține certificări EAC, BV, CE și DNV, precum și certificările maritime TAE00001HB și MRE0000016.

Schneider Electric Vigilohm - IMD - IM10 - H - IM10 - Dispozitiv de monitorizare a izolației pentru spitale - Specificații tehnice

Caracteristici principale

Gama de produse: Vigilohm

Denumire scurtă a dispozitivului: IM10-H

Tipul produsului sau al componentei: Dispozitiv de monitorizare a izolației

Sistem de împământare: IT

Aplicație: Săli medicale din grupa II

Tipul circuitului electric: Circuit de comandă

Tipul rețelei: 1P + N

Date tehnice

Tensiunea nominală a rețelei: 0...230 V CA 50/60 Hz (aparat conectat la neutru)
0...230 V CC

Tipul măsurătorii: Rezistența de izolație a rețelei, interval: 1 kOhm...10 MOhm, precizie: +/- 5%

Timp de filtrare configurabil: 1 s

Timp de răspuns: 0,8 s 1/5 din timpul de filtrare setat
8 s 1/5 din timpul de filtrare setat
32 s 1/5 din timpul de filtrare setat

Indicator local: LED verde: rezistență de izolație adecvată
Lumină de semnalizare portocalie: sub pragul de eroare

Setarea pragului: Alarmă: 50...500 kOhm

Timp de răspuns: <= 1 s

Tensiune nominală de alimentare: 110...230 V CA 50/60 Hz toleranță: +/- 15%
125...250 V CC toleranță: +/- 15%

Consum de putere: 12 VA

Protecție la supracurent: 2 A

Impedanță relativă: 141 kOhm la 2,5 Hz

Funcție de testare: Manuală
Test automat

Comunicare de date: HMI: rapoarte de testare
Contact uscat: rapoarte de testare

Contacte de semnalizare: 1 C/O standard sau failsafe

Tensiunea circuitului de semnalizare: 250 V CA la 6 A
48 V CC la 1 A
12...24 V CC la 6 A

Tipul afișajului: Afișaj LCD

Informații afișate: Valoarea rezistenței

Compatibilitatea produsului: Depistare automată a erorilor

Caracteristici fizice

Mod de montare: Încastrat (în panou)
Montare prin fixare (pe șină DIN)

Conexiuni - borne: Bornă detașabilă cu șurub 0,2...2,5 mm²

Material: Plastic termoplastic

Dimensiuni de decupare: 92,4 x 92,4 mm

Înălțime: 110 mm

Lățime: 96 mm

Adâncime: 59 mm

Caracteristici de mediu

Grad de protecție IP: Față: IP52
Spate: IP20

Altitudine de funcționare: <= 3000 m

Grad de poluare: 2

Umiditate relativă: 0...92%

Tipul de instalare: Interior

Standarde: IEC 61010-1
IEC 61557-8
IEC 60364-7-710
IEC 61326-2-4
UL 61010-1

Certificări de produs: EAC
BV
CE
DNV

Certificări maritime: TAE00001HB (expirare: 22.09.2029)
MRE0000016 (expiră: 05.07.2027)

Temperatura mediului de funcționare: -25...55 °C

Temperatura mediului de depozitare: -40...70 °C

Date

Lățime

135 mm

Lungime

165 mm

Înălțime

105 mm

EAN prezentat

3606480321696

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Număr de contacte normal deschise

Număr de contacte normal închise

Funcție

pentru rețele hibride

Producător/Marcă

Schneider Electric

Adâncime

59 mm

Magyar nyelvű adatlap

IMD-IM10-H adatlap letöltése

Greutate

426 g/bucată

Numar articol

3606480321696
