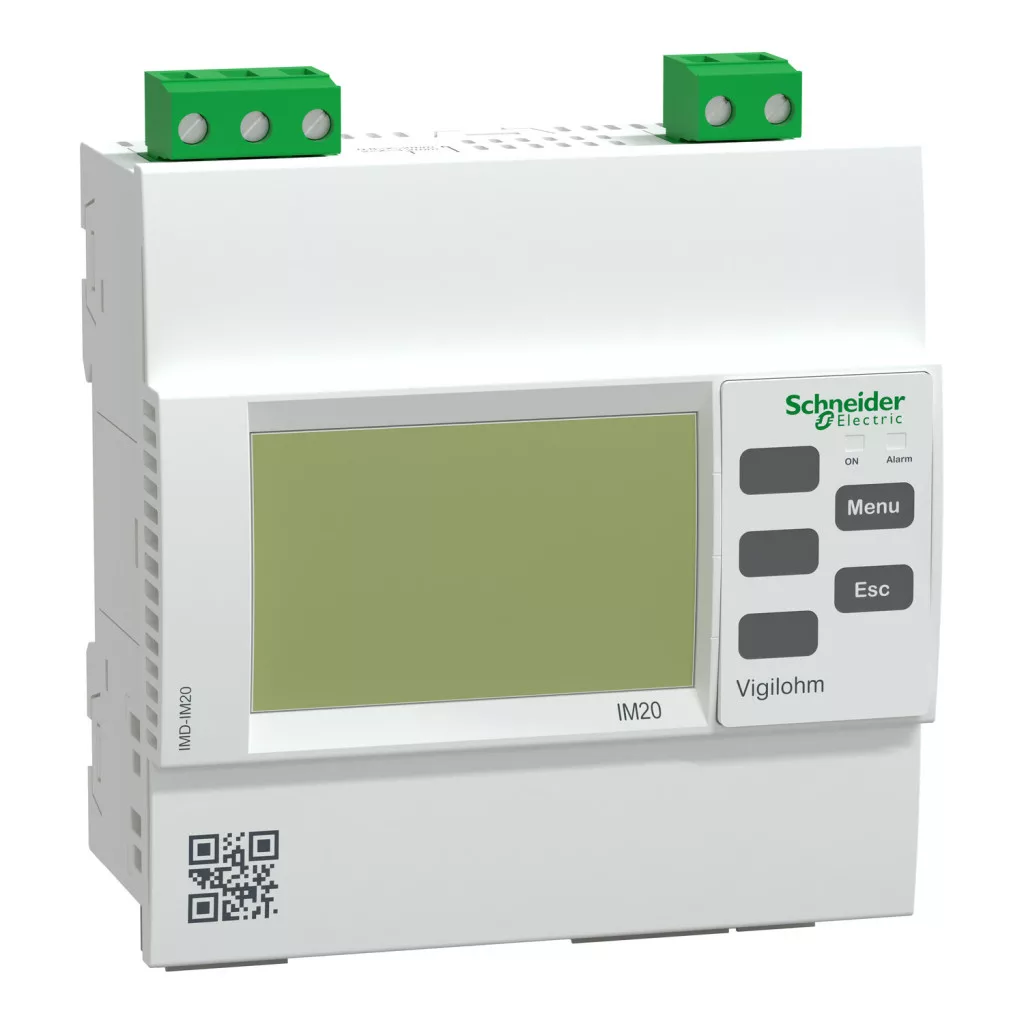

Schneider Electric Vigilohm - IMD - IM20 - IM20 Dispozitiv de monitorizare a izolației
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!
Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.
Date tehnice ale dispozitivului de monitorizare a izolației Vigilohm IM20
Caracteristici principale
Gama de produse: Vigilohm
Denumire scurtă a dispozitivului: IM20
Tipul produsului sau al componentei: Dispozitiv de monitorizare a izolației
Sistem de împământare: IT
Domeniu de aplicare: Aplicații maritime, Mediu standard, Insulă IT
Dimensiunea rețelei: Rețea cu nivel mediu sau scăzut de perturbații
Tipul circuitului electric: Circuit de putere, Circuit de control
Interferență de sarcină a rețelei: Contaminare redusă
Tipul rețelei: 1P + N, 3P, 3P + N
Limba utilizatorului: Spaniolă, Engleză, Franceză, Germană, Rusă, Chineză, Portugheză, Italiană
Caracteristici tehnice
Tensiune nominală de rețea: 0...600 V - CA la 45...440 Hz (aparat conectat la neutru), 0...480 V - CA la 45...440 Hz (aparat conectat la fază), 0...345 V - DC
Jurnal de erori: Jurnale de alarme, Marcaj temporal, 30 de evenimente
Tipul măsurătorii: Rezistența de izolație a rețelei, interval: 0,1 kOhm...10 MOhm, precizie: +/- 5%, Capacitate de scurgere la pământ, interval: 0,1...70 µF, precizie: +/- 5%, Istoric alarme
Timp de filtrare configurabil: 4 s, 40 s, 160 s
Timp de răspuns: 0,8 s la 1/5 din timpul de filtrare setat, 8 s la 1/5 din timpul de filtrare setat, 32 s la 1/5 din timpul de filtrare setat
Analiza calității energiei: Înregistrare tranzitorie
Indicator local: LED verde: rezistență de izolație corespunzătoare, LED alb: sub pragul de prevenire, LED portocaliu: sub pragul de eroare, LED portocaliu intermitent: eroare tranzitorie
Setare prag: Prealarmă: 1 kOhm...1 MOhm, Alarmă: 0,5...500 kOhm
Interval de întârziere: 0...5 minute pentru circuitul de semnalizare, 0...120 minute pentru alarmă
Timp de răspuns: <= 5 s
Tensiune nominală de alimentare: 110...415 V CA 50/60/400 Hz toleranță: +/- 15%, 125...250 V CC toleranță: +/- 15%
Putere absorbită în VA: 12 VA
Putere absorbită în W: 6 W
Protecție la supracurent: 2 A
Funcție de testare: Manuală, automată la pornire și la fiecare 5 ore
Comunicare de date: HMI: rapoarte de testare, Contact sec: rapoarte de testare
Compoziția contactelor de semnalizare: 1 C/O standard sau failsafe
Tensiunea circuitului de semnalizare: 250 V - la 6 A CA, 48 V - la 1 A CC, 12...24 V - DC la 6 A
Tipul intrării: Contact pentru blocarea injecției Contact uscat
Protocol port de comunicație: Modbus RS485
Tipul afișajului: Afișaj LCD
Informații afișate: Valoarea rezistenței, valoarea capacității, evoluția rezistenței pe grafic
Mod de montare: Prin fixare rapidă (pe șină DIN), Încastrat (în panou)
Conexiuni - conectori: Bornieră cu șuruburi detașabilă 0,2…2,5 mm²
Material: Plastic termoplastic
Categorie de supratensiune: III
Greutate netă: 0,245 kg
Dimensiuni de decupare: 92,4 x 92,4 mm
Înălțime: 110 mm
Lățime: 96 mm
Adâncime: 59 mm
Caracteristici de mediu
Grad de protecție IP: Față: IP52, Panou spate: IP20
Caracteristici de mediu: Expunere la căldură umedă în afara funcționării conform IEC 60068-2-30, Expunere la căldură umedă în timpul funcționării conform IEC 60068-2-56, Ceață salină conform IEC 60068-2-52, 1K22 conform IEC 60721-3, 2K11 conform IEC 60721-3-2, 3K24 conform IEC 60721-3-3
Altitudine de funcționare: <= 3000 m
Grad de poluare: 2
Umiditate relativă: 0…92%
Tipul de instalare: Interior
Temperatura mediului de funcționare: -25…55 °C
Temperatura mediului de depozitare: -40…70 °C
Standarde și certificate
Standarde: UL 61010-1, IEC 61010-1, IEC 61557-8, IEC 61326-2-4
Certificări de produs: BV, DNV, CE, EAC, RMRS, EU-RO MR TA, RCM
Certificări maritime: TAE00001HB (expirare: 22.09.2029), MRE0000016 (expirare: 05.07.2027)
