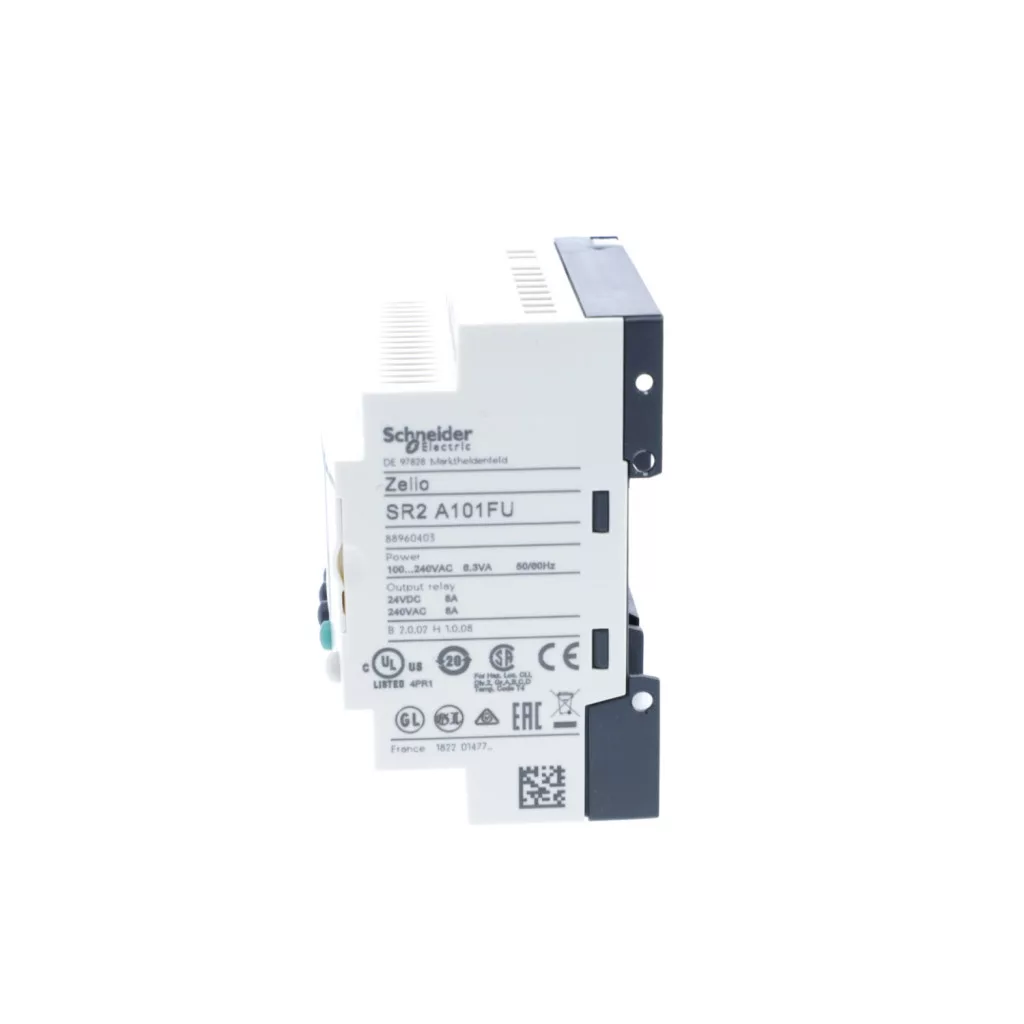

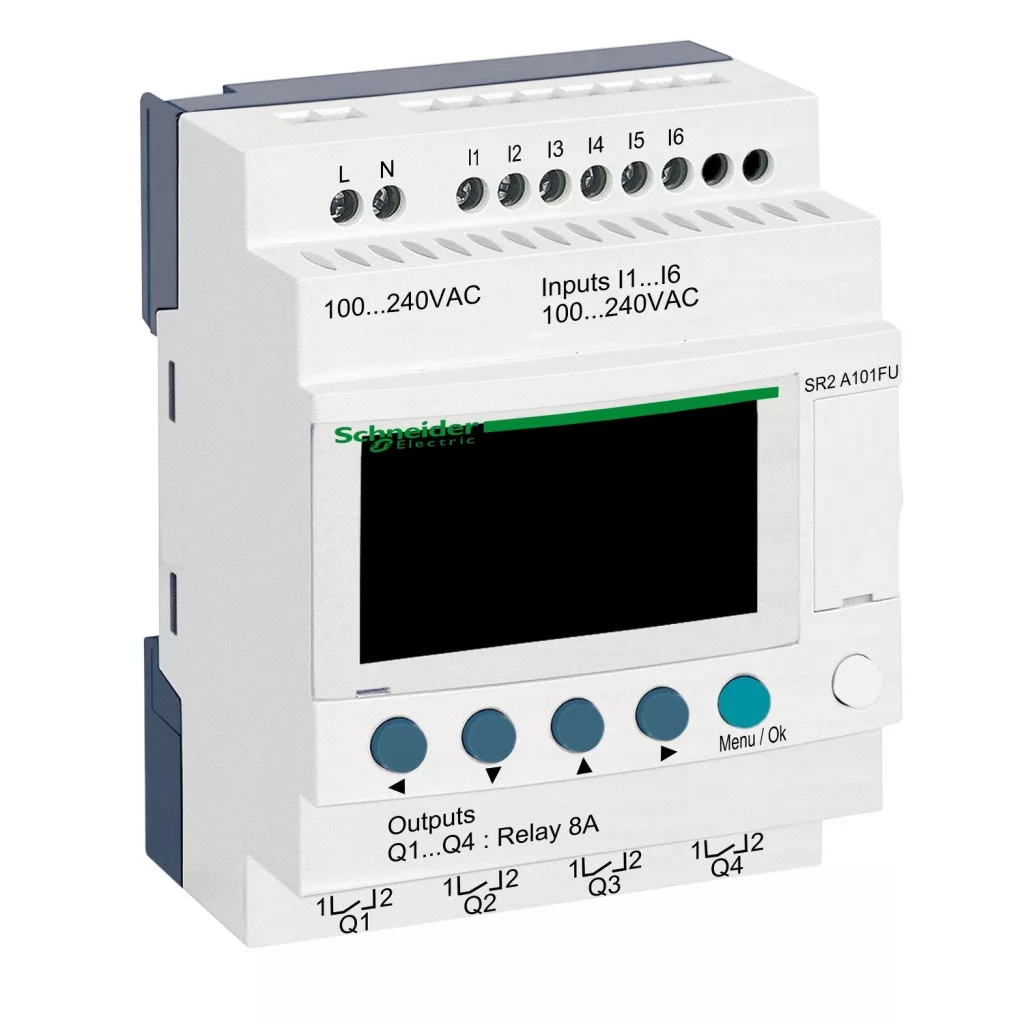

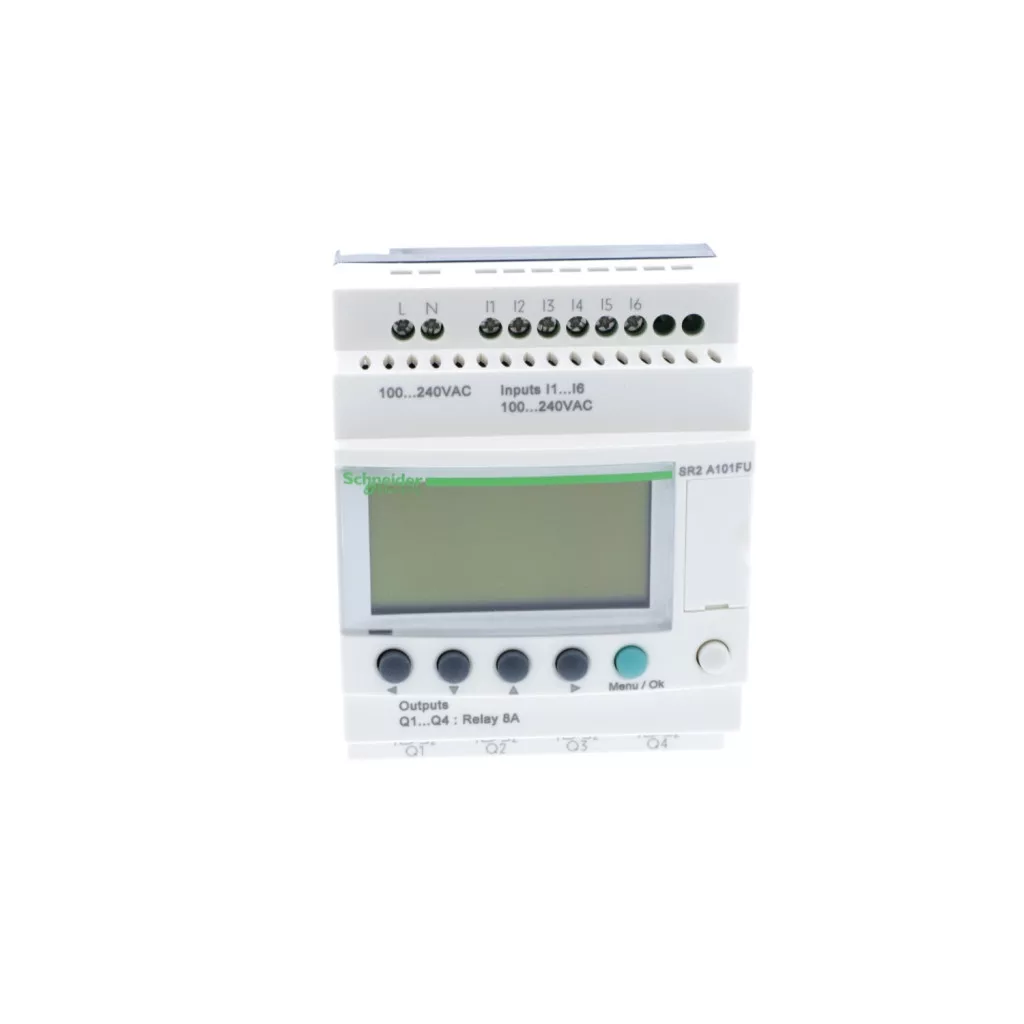

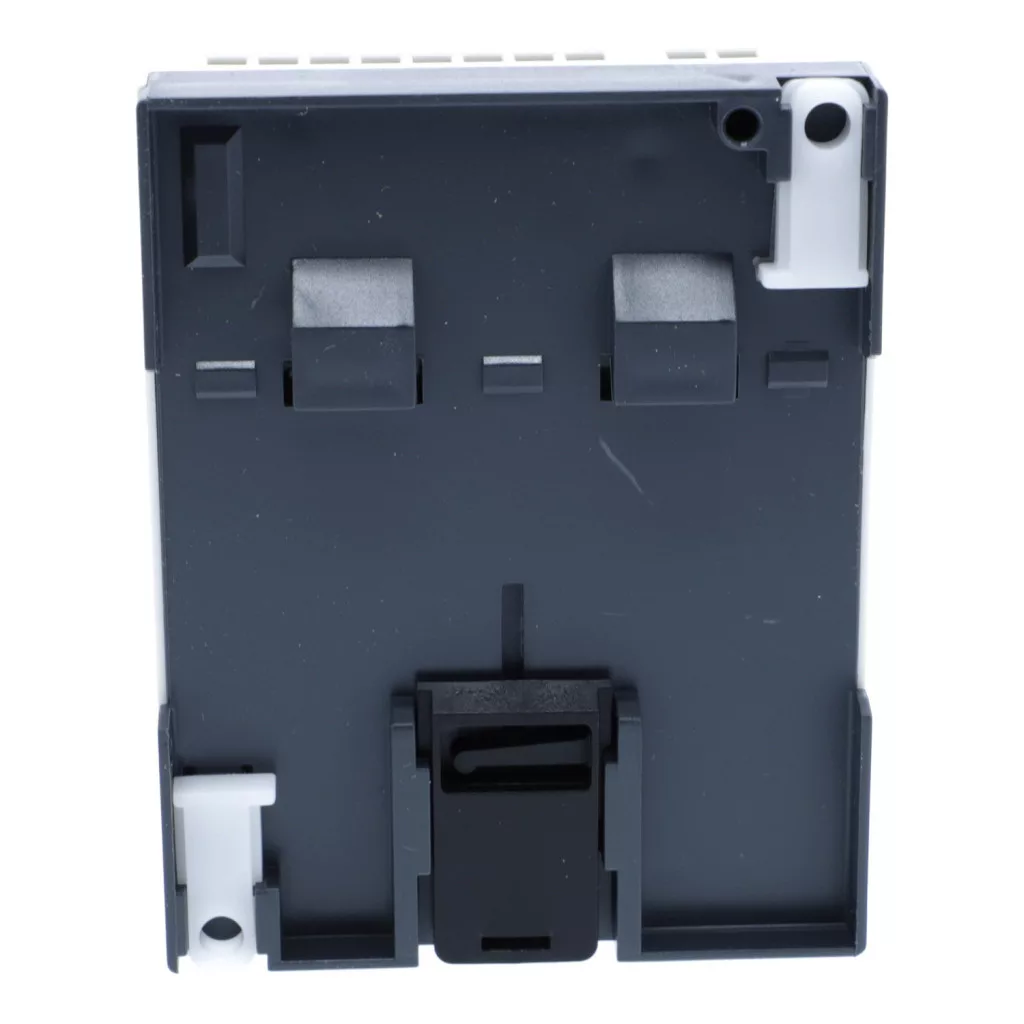

Schneider Electric Zelio Logic - SR2A101FU - releu programabil, compact, afișaj LCD, 6 intrări digitale, 4 ieșiri digitale, 230 V c.a.
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
Schneider Electric Zelio Logic - SR2A101FU - releu programabil, compact, afișaj LCD, 6 intrări digitale (DI), 4 ieșiri digitale (DO), 230 VCA - specificații tehnice
Caracteristici generale
Gama de produse: Zelio Logic
Tip de produs: Releu inteligent compact
Afișaj local: Da
Număr de linii în schema de control: 0...240 cu programare în diagramă Ladder
Durata ciclului: 6...90 ms
Durata de backup: 10 ani la 25 °C
Abaterea ceasului: 12 minute/an la 0...55 °C, 6 s/lună la 25 °C
Verificări: Memoria programului la fiecare pornire
Alimentare
Tensiune nominală de alimentare: 100...240 V CA
Limite de tensiune de alimentare: 85...264 V
Frecvență de alimentare: 50/60 Hz
Consum maxim de curent: 30 mA la 240 V (fără extensie), 80 mA la 100 V (fără extensie)
Putere consumată: 7 VA fără extensie
Tensiune de izolație: 1780 V
Tip de protecție: Împotriva inversării terminalelor (instrucțiunile de comandă nu sunt executate)
Intrări
Număr de intrări discrete: 6
Tensiunea intrării discrete: 100...240 V CA
Curentul intrării discrete: 0,6 mA
Frecvența intrării discrete: 47...53 Hz, 57...63 Hz
Stare de tensiune 1 garantată: >= 79 V la intrarea discretă
Stare de tensiune 0 garantată: <= 40 V la intrarea discretă
Stare de curent 1 garantată: >= 0,17 mA (intrare discretă)
Stare de curent 0 garantată: <= 0,5 mA (intrare discretă)
Număr de intrări analogice: 0
Impedanță de intrare: 350 kOhm pentru intrări discrete
Ieșiri
Număr de ieșiri: 4 relee
Limite de tensiune de ieșire: 5...30 V CC (ieșire releu), 24...250 V CA
Tipul și compoziția contactelor: NO pentru ieșire releu
Curent termic de ieșire: 8 A pentru toate cele 4 ieșiri în cazul ieșirii releu
Durată de viață electrică: AC-12: 500000 de cicluri la 230 V, 1,5 A la ieșirea de releu conform IEC 60947-5-1
AC-15: 500.000 de cicluri la 230 V, 0,9 A la ieșirea de releu conform IEC 60947-5-1
DC-12: 500.000 de cicluri la 24 V, 1,5 A la ieșirea releului conform IEC 60947-5-1
DC-13: 500.000 de cicluri la 24 V, 0,6 A la ieșirea releului conform IEC 60947-5-1
Capacitate de comutație: >= 10 mA la 12 V (ieșire releu)
Frecvență de funcționare: 0,1 Hz (la Ie) pentru ieșirea releului, 10 Hz (fără sarcină) pentru ieșirea releului
Durată de viață mecanică: 10000000 de cicluri pentru ieșirea de releu
Temporizări
Rezistență la tensiune de impuls: 4 kV conform EN/IEC 60947-1 și EN/IEC 60664-1
Ceas: Nu există
Timp de răspuns: 50 ms cu programare ladder (de la starea 0 la starea 1) pentru intrare discretă, 50 ms cu programare ladder (de la starea 1 la starea 0) pentru intrare discretă, 50...255 ms cu programare FBD (de la starea 0 la starea 1) la intrare discretă, 50...255 ms cu programare FBD (de la starea 1 la 0) la intrare discretă, 10 ms (de la starea 0 la starea 1) la ieșirea releului, 5 ms (de la starea 1 la starea 0) la ieșirea releului
Conectare și mediu
Conectări - borne: Terminale cu șurub, pentru diferite dimensiuni de cablu
Cuplu de strângere: 0,5 N.m
Categorie de supratensiune: III conform IEC 60664-1
Grad de protecție: IP20 (la borna) conform IEC 60529, IP40 (pe panoul frontal) conform IEC 60529
Caracteristici de mediu: Directiva EMC conform IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61131-2 zona B, Directiva privind joasa tensiune conform IEC 61131-2
Grad de poluare: 2 conform IEC 61131-2
Temperatura mediului de funcționare: -20...40 °C în carcasă neventilată conform IEC 60068-2-1 și IEC 60068-2-2, -20...55 °C conform IEC 60068-2-1 și IEC 60068-2-2
Temperatura mediului de depozitare: -40...70 °C
Altitudine de funcționare: 2000 m
Altitudine maximă de transport: 3048 m
Umiditate relativă: 95% fără condens sau picături de apă
