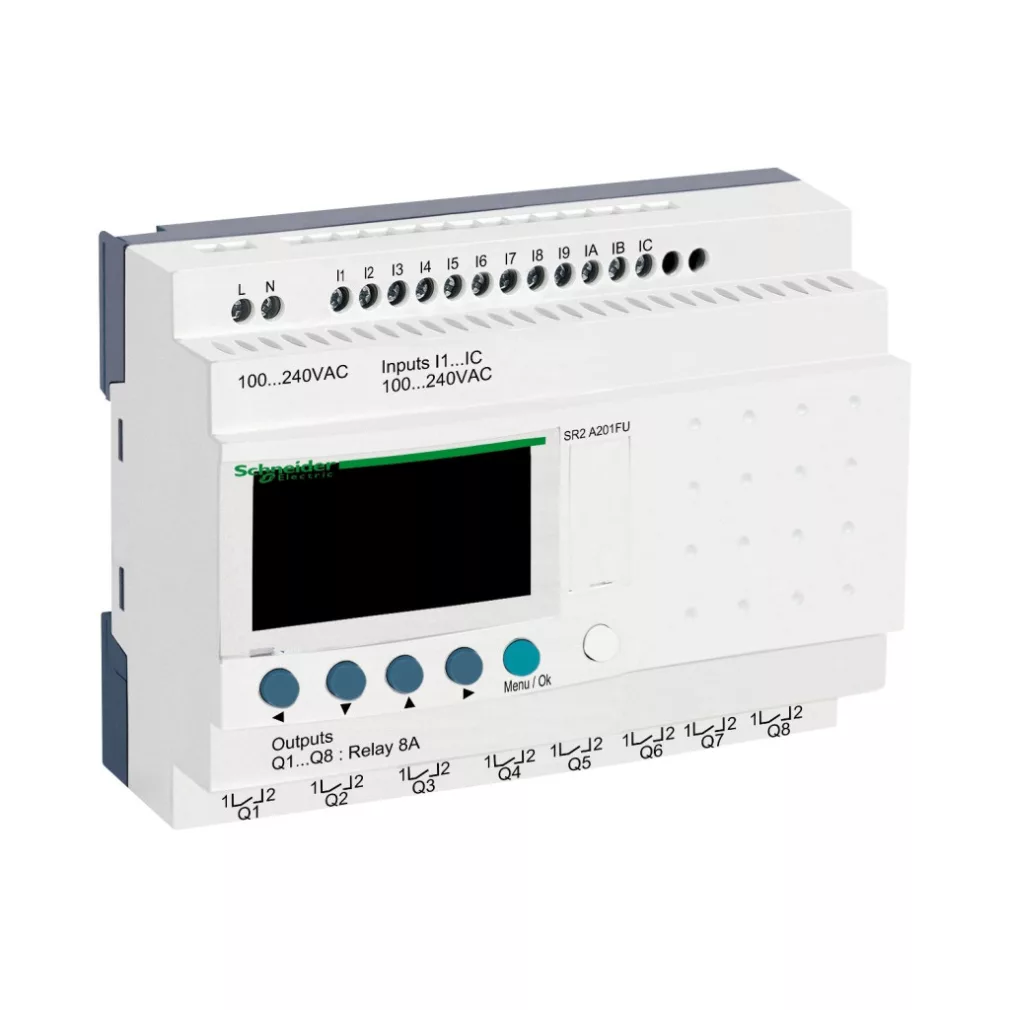

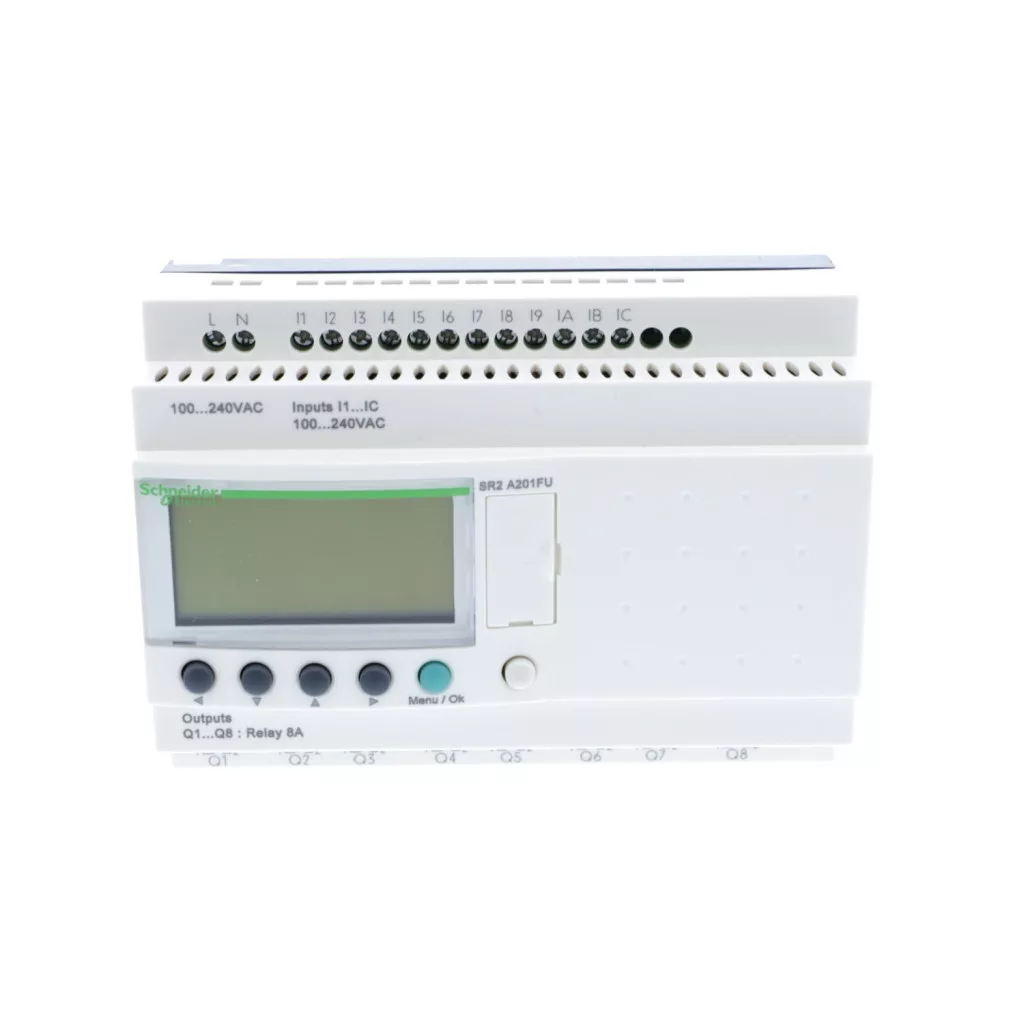

Schneider Electric Zelio Logic SR2A201FU este un releu inteligent compact extrem de versatil, care reprezintă alegerea ideală pentru rezolvarea sarcinilor de automatizare de mici dimensiuni, în care atât rentabilitatea, cât și flexibilitatea sunt aspecte importante. Acest dispozitiv din seriile SR2 și SR3 se integrează perfect în mediile industriale, în sistemele de automatizare a clădirilor și în controlul mașinilor de dimensiuni reduse, unde un total de 20 de puncte I/O sunt suficiente pentru îndeplinirea sarcinilor de control. Modelul SR2A201FU este dotat cu un afișaj, ceea ce facilitează semnificativ programarea și monitorizarea parametrilor de funcționare. Datorită intervalului de tensiune de alimentare de 100-240 V c.a., acesta poate fi utilizat cu o flexibilitate extremă în diverse medii de instalare. Dispozitivul dispune de 12 intrări digitale și 8 ieșiri de releu, ceea ce îl face ideal pentru sarcini de control de dimensiuni mici și medii. Intrările funcționează în intervalul de tensiune de 100-240 V c.a., în timp ce ieșirile de releu pot fi utilizate în intervalul de 5-30 V c.c. sau 24-250 V c.a., cu o sarcină maximă de 8 A. Din punct de vedere al programării, releul inteligent Zelio Logic este extrem de ușor de utilizat, suportând atât limbajul de programare ladder, cât și FBD (Function Block Diagram). Poți programa până la 240 de linii de program de control, ceea ce este suficient pentru majoritatea aplicațiilor. Timpul de ciclu variază între 6 și 90 ms, în funcție de complexitatea programului. Dispozitivul dispune de protecție de memorie integrată, care verifică integritatea programului la fiecare pornire. Durata de păstrare a copiei de siguranță a programului este extrem de lungă, rămânând intactă timp de 10 ani la 25 °C. Modelul SR2A201FU nu include ceas integrat, astfel încât, dacă aveți nevoie de o funcție de temporizare, este recomandat să alegeți un alt model din familia Zelio Logic. Printre caracteristicile tehnice deosebit de remarcabile ale modelului SR2A201FU se numără rezistența electrică excelentă – în cazul configurației AC-12, 500.000 de cicluri la o sarcină de 230 V, 1,5 A, în conformitate cu standardul IEC 60947-5-1. Dispozitivul poate efectua 10 milioane de cicluri de comutare mecanică, ceea ce reprezintă o valoare remarcabilă în categoria sa. Produsul are o tensiune de izolație de 1780 V și o rezistență nominală la impulsuri de 4 kV, ceea ce asigură un nivel ridicat de protecție în caz de supratensiune. Protecția la intrare previne daunele cauzate de inversarea conectorilor (în acest caz, instrucțiunile de comandă nu sunt executate). Dispozitivul are grad de protecție IP20 la blocul de conectori și IP40 pe panoul frontal, în conformitate cu standardul IEC 60529.
Schneider Electric Zelio Logic - SR2A201FU - releu programabil, compact, afișaj LCD, 12 intrări digitale (DI), 8 ieșiri digitale (DO), 230 VAC - specificații tehnice
Caracteristici principale
Gama de produse: Zelio Logic
Tip de produs: Releu inteligent compact
Afișaj: Da
Număr de linii de programare: 0...240 cu programare ladder
Date tehnice
Durata ciclului: 6...90 ms
Durata de păstrare a datelor de siguranță: 10 ani la 25°C
Abaterea ceasului: 12 minute/an la 0...55 °C, 6 s/lună la 25 °C
Verificări: Memoria programului la fiecare pornire
Tensiune nominală de alimentare: 100...240 V CA
Limite de tensiune de alimentare: 85...264 V
Frecvență de alimentare: 50/60 Hz
Curent maxim de alimentare: 100 mA la 100 V (fără extensie), 50 mA la 240 V (fără extensie)
Putere consumată în VA: 11 VA fără extensie
Tensiune de izolație: 1780 V
Tipul de protecție: Împotriva conectării inverse a terminalelor (instrucțiunile de comandă nu sunt executate)
Intrări și ieșiri
Număr de intrări digitale: 12
Tensiune intrare digitală: 100...240 V CA
Curent intrare digitală: 0,6 mA
Frecvență intrare digitală: 47...53 Hz, 57...63 Hz
Tensiune garantată în starea 1: >= 79 V la intrarea digitală
Tensiune garantată în starea 0: <= 40 V la intrarea digitală
Curent garantat în starea 1: >= 0,17 mA (intrare digitală)
Curent garantat în starea 0: <= 0,5 mA (intrare digitală)
Număr de intrări analogice: 0
Impedanță de intrare: 350 kOhm pentru intrarea digitală
Număr de ieșiri: 8 relee
Limite de tensiune de ieșire: 5...30 V CC (ieșire releu), 24...250 V CA
Caracteristici de comutație
Tipul și compoziția contactelor: NO pentru ieșirea releului
Curent termic de ieșire: 8 A pentru toate cele 8 ieșiri în cazul ieșirii releului
Durabilitate electrică: AC-12: 500000 de cicluri la 230 V, 1,5 A pentru ieșire releu conform IEC 60947-5-1
Durabilitate electrică: AC-15: 500.000 de cicluri la 230 V, 0,9 A în cazul ieșirii de releu conform IEC 60947-5-1
Rezistență electrică: DC-12: 500.000 de cicluri la 24 V, 1,5 A pentru ieșirea releului conform IEC 60947-5-1
Durabilitate electrică: DC-13: 500.000 de cicluri la 24 V, 0,6 A pentru ieșirea releului conform IEC 60947-5-1
Capacitate de comutație în mA: >= 10 mA la 12 V (ieșire releu)
Viteză de funcționare în Hz: 0,1 Hz (în cazul Ie) pentru ieșirea de releu, 10 Hz (fără sarcină) pentru ieșirea de releu
Durabilitate mecanică: 10000000 de cicluri pentru ieșirea de releu
Timp de răspuns
Timp de răspuns: 50 ms cu programare ladder (de la starea 0 la starea 1) pentru intrare digitală
Timp de răspuns: 50 ms cu programare ladder (de la starea 1 la starea 0) pentru intrare digitală
Timp de răspuns: 50...255 ms cu programare FBD (de la starea 0 la starea 1) pentru intrare digitală
Timp de răspuns: 50...255 ms cu programare FBD (de la starea 1 la starea 0) pentru intrare digitală
Timp de răspuns: 10 ms (de la starea 0 la starea 1) pentru ieșirea de releu
Timp de răspuns: 5 ms (de la starea 1 la starea 0) pentru ieșirea de releu
Caracteristici de mediu
Grad de protecție IP: IP20 (bloc de conectare) conform IEC 60529, IP40 (panou frontal) conform IEC 60529
Temperatura mediului de funcționare: -20...40°C în carcasă neventilată conform IEC 60068-2-1 și IEC 60068-2-2
Temperatura mediului de funcționare: -20...55 °C conform IEC 60068-2-1 și IEC 60068-2-2
Temperatura mediului de depozitare: -40...70 °C
Altitudine de funcționare: 2000 m
Altitudine maximă de transport: 3048 m
Umiditate relativă: 95% fără condens sau picături de apă
