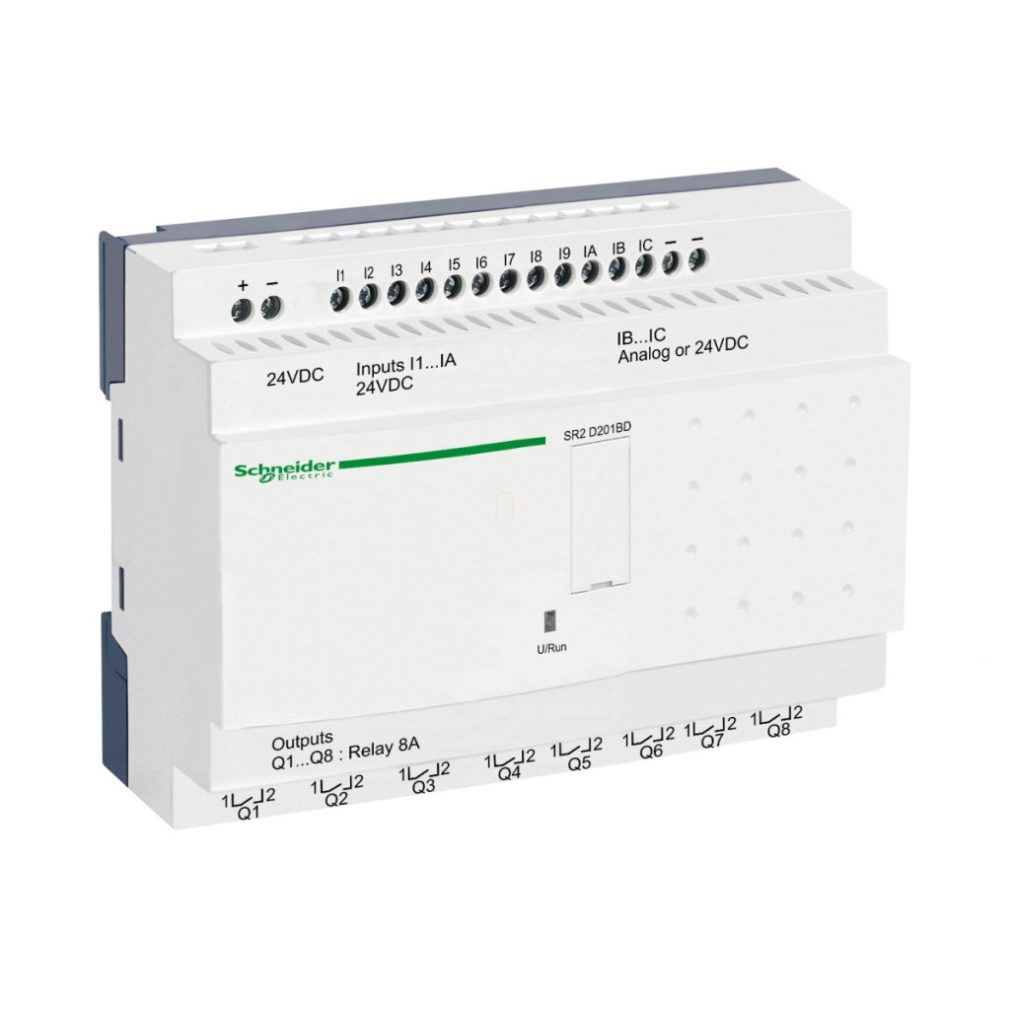

Schneider Electric Zelio Logic SR2D201BD este un releu inteligent extrem de versatil și compact, reprezentând alegerea ideală pentru sarcini de automatizare de mici dimensiuni. Acest dispozitiv alimentat la 24 V c.c. este disponibil într-o versiune fără afișaj și ceas, oferind o soluție excelentă pentru aplicațiile în care nu este necesar un afișaj local, dar trebuie implementate funcții precise de control. Modelul SR2D201BD dispune de un total de 20 de puncte I/O: oferă 12 intrări discrete (care corespund standardului IEC 61131-2 Tip 1), dintre care 2 pot fi utilizate și ca intrări analogice în intervalul 0-10 V sau 0-24 V, cu o rezoluție de 8 biți. Pe partea de ieșire, dispune de 8 ieșiri de releu, toate de tip NO (deschise în poziția de repaus). Capacitatea de sarcină a ieșirilor este de 8 A, iar acestea sunt adecvate pentru comutarea circuitelor atât de curent alternativ (24-250 V), cât și de curent continuu (5-30 V), putând fi astfel utilizate cu o flexibilitate extremă pentru controlul diverselor sarcini. Capacitatea de programare a modelului SR2D201BD este remarcabilă: suportă până la 240 de linii de program cu programare în diagramă logică, iar durata ciclului variază între 6 și 90 ms, în funcție de complexitatea programului. Programul este stocat în siguranță în memoria încorporată și este verificat la fiecare pornire. Durata de păstrare a datelor este de 10 ani la 25 °C, ceea ce asigură o funcționare extrem de fiabilă pe termen lung. Printre caracteristicile speciale ale dispozitivului se numără protecția împotriva polarității inverse, compatibilitatea cu contactorii de apropiere de tip PNP cu 3 fire, precum și rezistența electrică excelentă. Durata de viață mecanică a ieșirilor de releu este de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică poate ajunge până la 500.000 de cicluri, în funcție de sarcină, conform standardului IEC 60947-5-1. Dispozitivul are o rezistență excelentă la perturbații, fiind capabil să facă față chiar și micro-întreruperilor de 1 ms. Datorită dimensiunilor sale compacte – 124,6 mm × 90 mm × 59,5 mm – Schneider Electric Zelio Logic SR2D201BD poate fi instalat cu ușurință chiar și în dulapuri de distribuție mai mici. Dispozitivul poate fi montat pe o șină DIN standard de 35 mm sau poate fi fixat direct pe suprafață cu ajutorul clemelor de fixare detașabile. Este flexibil din punct de vedere al conectării: dispune de borne cu șurub, potrivite pentru cabluri cu secțiune de 0,2-2,5 mm². Gradul de protecție IP40 al panoului frontal și IP20 al bornelor asigură o protecție adecvată în cazul utilizării în medii industriale.

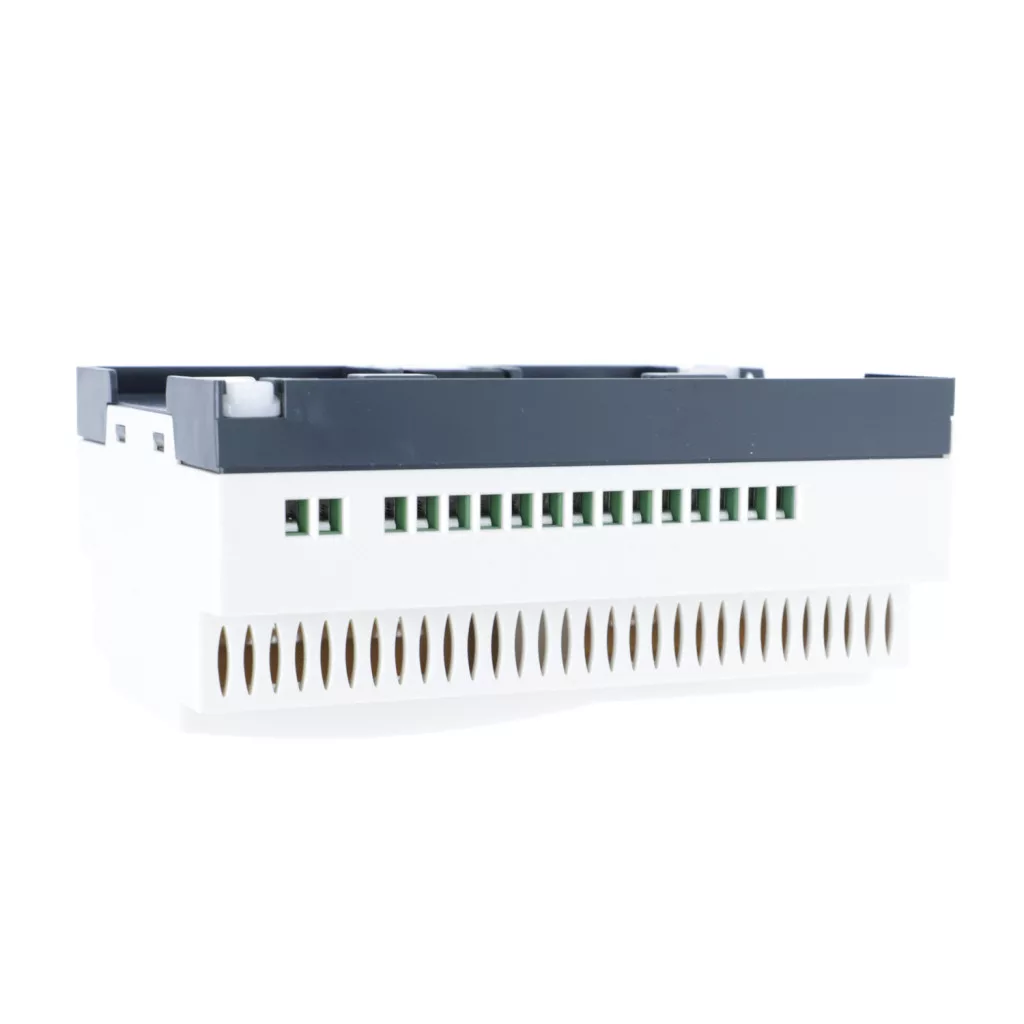

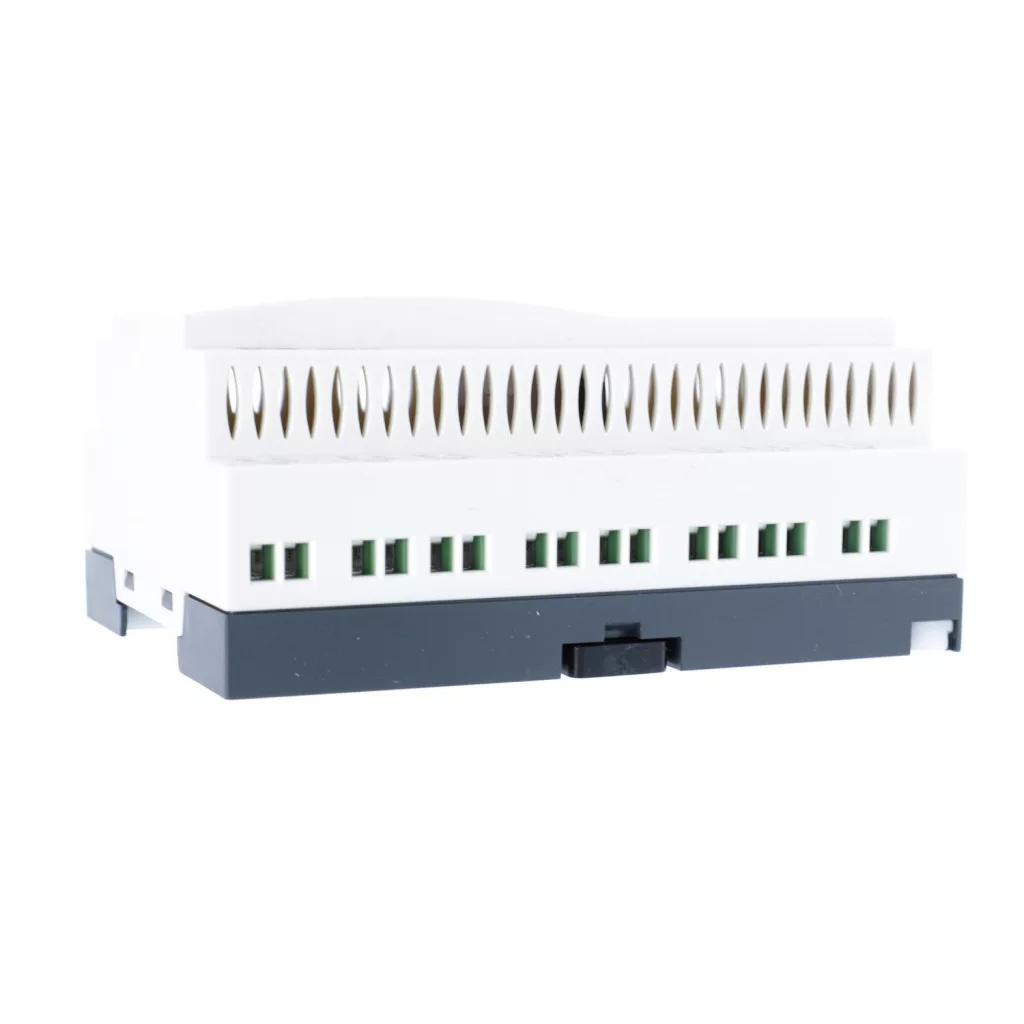

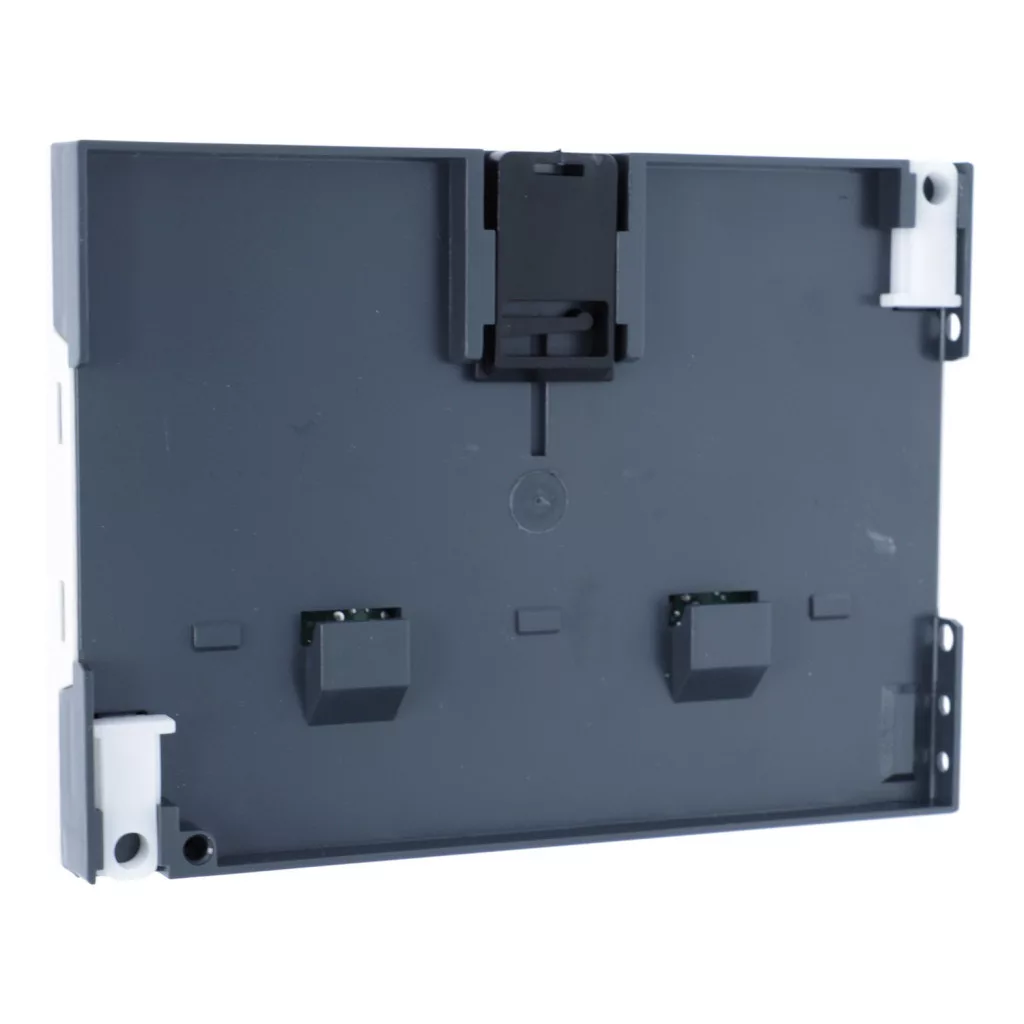

Schneider Electric Zelio Logic - SR2D201BD - releu programabil, compact, fără afișaj, 10 DI + 2 DI/AI, 8 relee DO, 24 VCC - specificații tehnice
Caracteristici principale
Gama de produse: Zelio Logic
Tipul produsului sau al componentei: Releu inteligent compact
Caracteristici suplimentare
Afișaj local: Nu
Număr de linii în schema de control: 240 cu programare în diagramă ladder
Timp de ciclu: 6...90 ms
Durata de păstrare a memoriei: 10 ani la 25 °C
Abaterea ceasului: 12 minute/an la 0...55 °C, 6 secunde/lună la 25 °C
Verificări: Memoria programului la fiecare pornire
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 19,2...30 V
Curent maxim de alimentare: 100 mA (fără extensie)
Consum de putere: 6 W fără extensie
Protecție împotriva polarității inverse: Da
Intrări
Număr de intrări discrete: 12 conform IEC 61131-2 Tipul 1
Tipul intrării discrete: Rezistivă
Tensiune intrare discretă: 24 V CC
Curent intrare discretă: 4 mA
Frecvență de numărare: 1 kHz pentru intrare discretă
Tensiune garantată în stare 1: >= 15 V pentru circuitele de intrare discretă I1...IA și IH...IR, >= 15 V pentru circuitele utilizate ca intrări discrete IB...IG
Număr de intrări analogice: 2
Tipul intrării analogice: Mod comun
Intervalul intrării analogice: 0...24 V, 0...10 V
Tensiune maximă admisă: 30 V pentru circuitul de intrare analogică
Rezoluție intrare analogică: 8 biți
Eroare de conversie: +/- 5% la 25 °C, +/- 6,2% la 55 °C pentru circuitul de intrare analogică
Ieșiri
Număr de ieșiri: 8 relee
Limite de tensiune de ieșire: 24...250 V CA (ieșire releu), 5...30 V CC (ieșire releu)
Tipul și compoziția contactului: NO pentru ieșire releu
Curent termic de ieșire: 8 A pentru fiecare dintre cele 8 ieșiri în cazul ieșirii releu
Durabilitate electrică: AC-12: 500000 de cicluri la 230 V, 1,5 A, AC-15: 500.000 de cicluri la 230 V, 0,9 A, DC-12: 500.000 de cicluri la 24 V, 1,5 A, DC-13: 500.000 de cicluri la 24 V, 0,6 A, în cazul ieșirii releului, conform IEC 60947-5-1
Rezistență mecanică: 10.000.000 de cicluri pentru ieșirea releului
Conexiuni
Conectori: Bornieră cu șuruburi, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) semi-solid, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) solid, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) cu capăt de cablu flexibil, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) compact, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) cu capete de cablu flexibile
Cuplu de strângere: 0,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP20 (bloc de borne), IP40 (panou frontal) conform IEC 60529
Caracteristici de mediu: Directiva EMC conform IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61131-2 zona B, Directiva privind joasa tensiune conform IEC 61131-2
Temperatura mediului de lucru: -20...40 °C în carcasă neventilată, -20...55 °C conform IEC 60068-2-1 și IEC 60068-2-2
Temperatura mediului de depozitare: -40...70 °C
Altitudine de funcționare: 2000 m
Umiditate relativă: 95% fără condens sau picurare de apă
