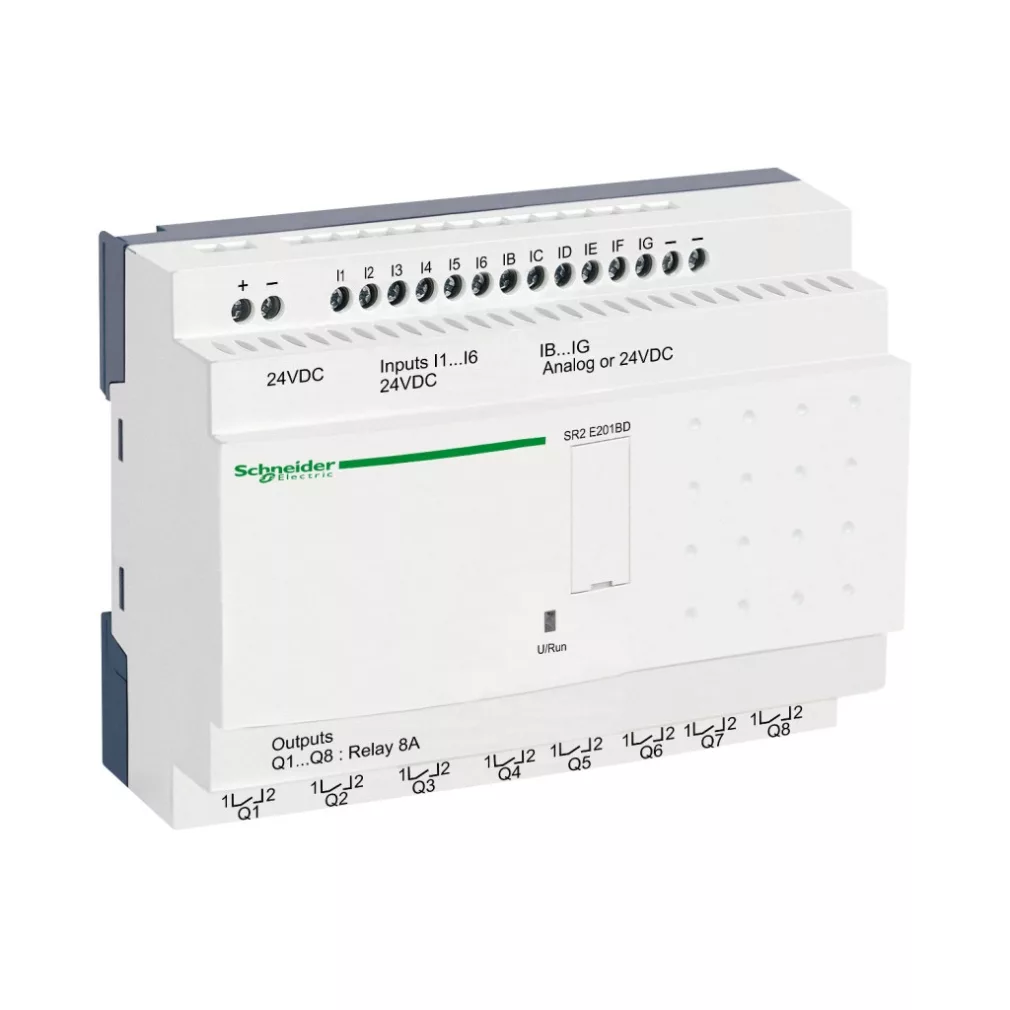

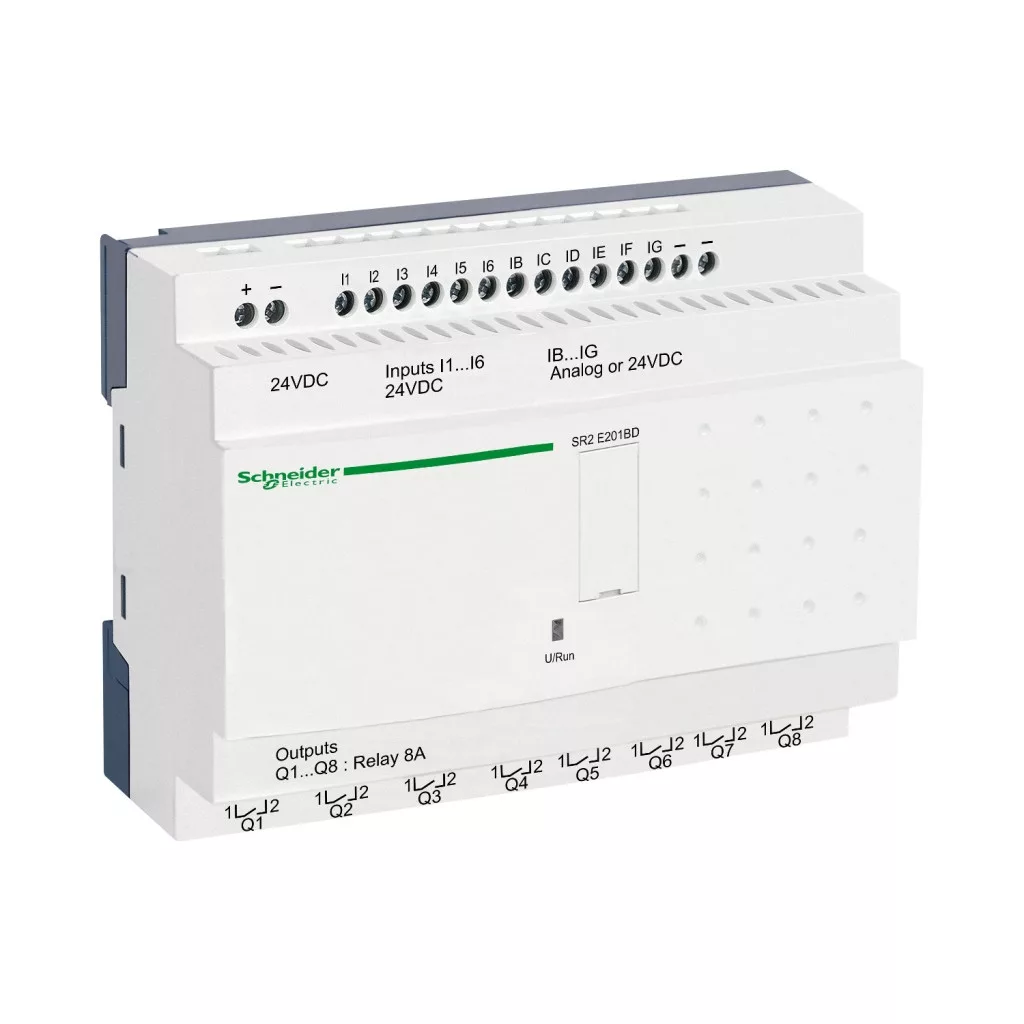

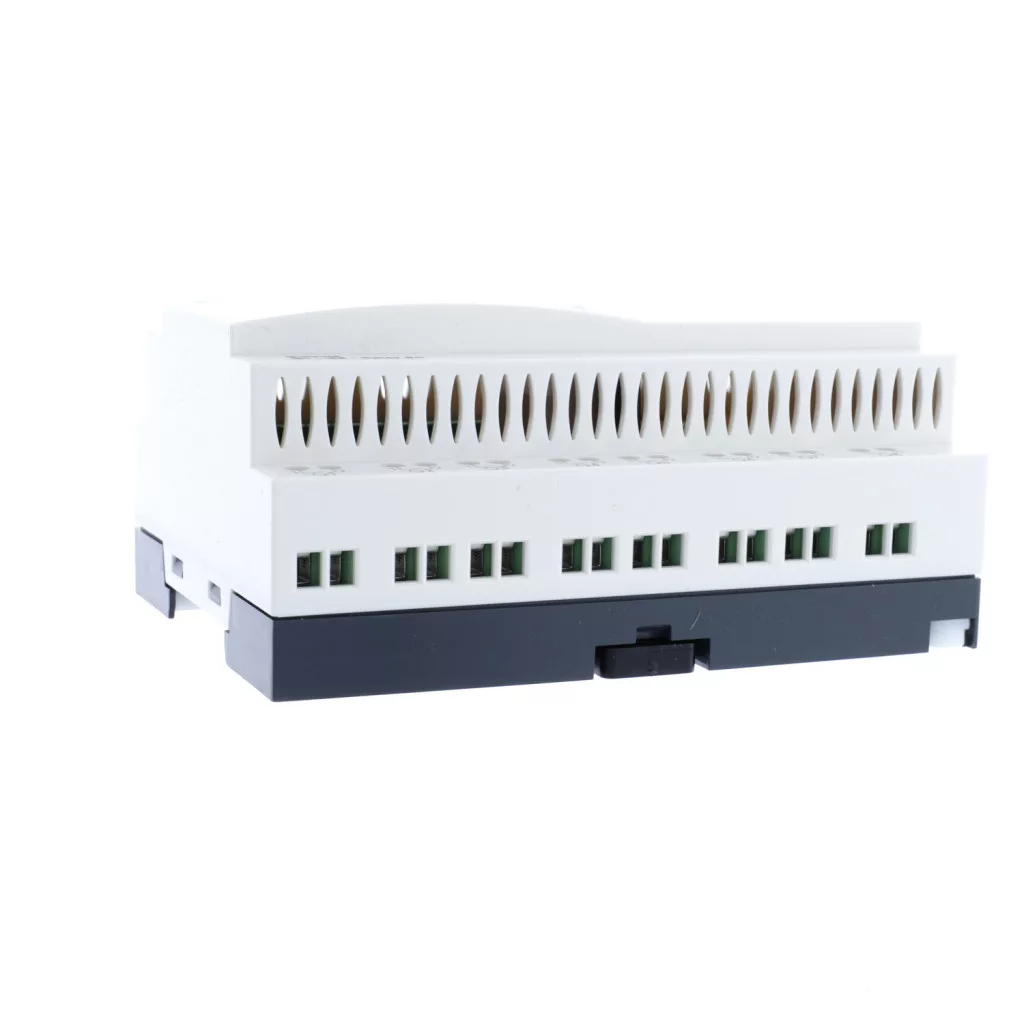

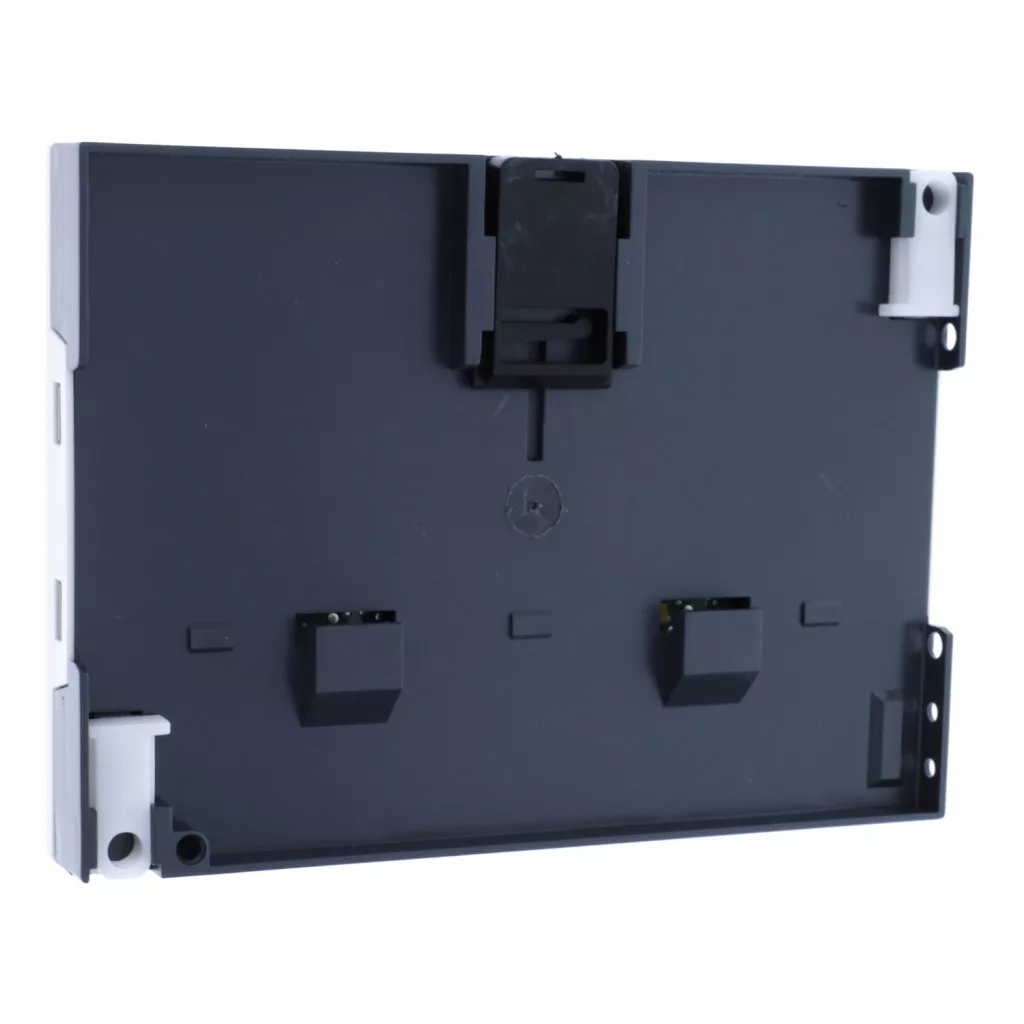

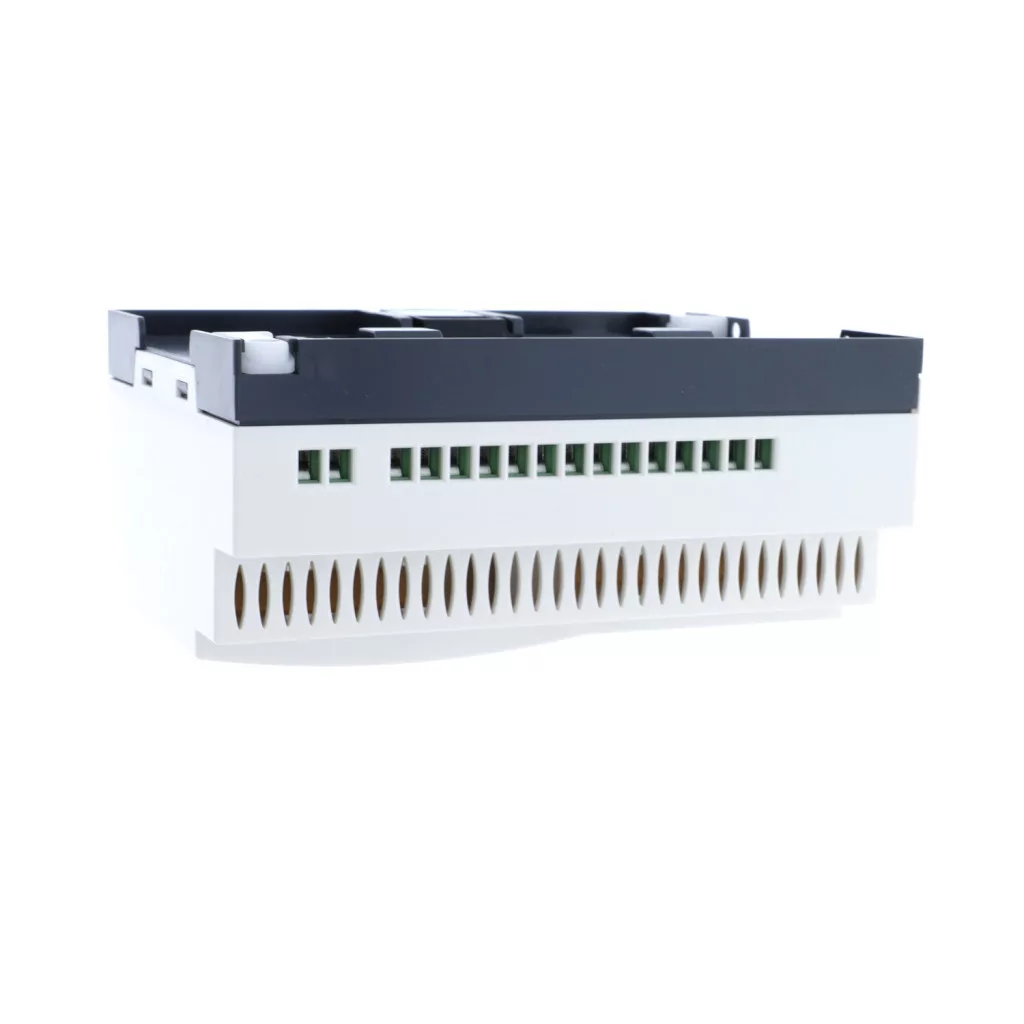

Schneider Electric Zelio Logic SR2E201BD este un releu programabil compact și versatil, care oferă o soluție ideală pentru sarcini de control de mici dimensiuni în aplicații industriale și de automatizare a clădirilor. Această versiune fără afișaj dispune de 20 de puncte de I/O și funcționează cu o tensiune de alimentare de 24 V c.c., ceea ce asigură flexibilitate în instalare pentru diverse proiecte de automatizare. Un mare avantaj al dispozitivului, pe lângă designul compact, este funcționalitatea extinsă. Dintre cele 12 intrări discrete (I1-IA și IH-IR), 6 pot fi utilizate și ca intrări analogice (IB-IG), ceea ce permite conectarea diverselor senzori, cum ar fi NTC 10k, NTC 1000k, KTY81 210/220/221/222/250 și Pt 500. Intrările sunt compatibile și cu senzori de apropiere PNP cu 3 fire, ceea ce extinde și mai mult domeniul de utilizare. Intrările analogice funcționează în intervalul 0-10V și 0-24V, cu o rezoluție de 8 biți, ceea ce asigură o precizie suficientă pentru majoritatea sarcinilor de control. Pe partea de ieșire, dispozitivul dispune de 8 ieșiri de releu, de tip NO (deschise în poziția de repaus), cu o capacitate de încărcare de maximum 8 A. Ieșirile pot fi acționate în intervalul de tensiune 24-250 V c.a. sau 5-30 V c.c., fiind astfel potrivite pentru controlul diverselor sarcini, cum ar fi motoare, supape sau iluminat. Durata de viață electrică a releelor este foarte mare: până la 500 000 de cicluri de comutație în modurile AC-12 și DC-12, ceea ce garantează o funcționare fiabilă pe termen lung. Programarea se poate realiza prin două metode: cu diagramă ladder (maximum 240 de rânduri) sau cu programare FBD (Function Block Diagram) (maximum 500 de rânduri). Programarea se realizează cu ajutorul software-ului Zelio Soft, care oferă utilizatorului o interfață intuitivă. Dispozitivul dispune de un ceas intern, care permite realizarea sarcinilor de control temporizate. Precizia ceasului este remarcabilă: o abatere de doar 12 minute/an între 0 și 55 °C, respectiv 6 secunde/lună la 25 °C. Dispozitivul păstrează valorile setate ale ceasului și programul timp de 10 ani, chiar și fără tensiune de alimentare. Printre avantajele suplimentare ale releului programabil SR2E201BD se numără dimensiunile compacte (lățime: 124,6 mm, înălțime: 90 mm, adâncime: 59,5 mm), montarea pe șină DIN (35 mm), precum și conectorii cu șurub, care asigură o conexiune electrică fiabilă. Bornele cu grad de protecție IP20 și panoul frontal IP40 oferă o protecție adecvată împotriva prafului și a corpurilor străine. Intervalul larg de temperaturi de funcționare al dispozitivului (-20...+55 °C, în carcasă neventilată -20...+40 °C) permite utilizarea acestuia în diverse condiții de mediu.
Schneider Electric Zelio Logic - SR2E201BD - releu programabil, compact, fără afișaj, 10 DI + 2 DI/AI, 8 relee DO, cu ceas intern, 24 VCC - specificații tehnice
Caracteristici principale
Gama de produse: Zelio Logic
Tip de produs: Releu programabil compact
Afișaj local: Nu
Număr de linii de program: 0...240 cu programare în diagramă Ladder, 0...500 cu programare FBD
Timp de ciclu: 6...90 ms
Durată de backup: 10 ani la 25°C
Abatere ceas: 12 minute/an la 0...55 °C, 6 s/lună la 25 °C
Verificări: Memoria programului la fiecare pornire
Alimentare
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 19,2...30 V
Consum maxim de curent: 100 mA (fără extensie)
Putere consumată: 6 W fără extensie
Protecție la polaritate inversă: Da
Intrări
Număr de intrări discrete: 12 conform IEC 61131-2 Tip 1
Tipul intrării discrete: Rezistivă
Tensiune intrare discretă: 24 V CC
Curent intrare discretă: 4 mA
Frecvență de numărare: 1 kHz la intrarea discretă
Impedanță de intrare: 12 kOhm pentru circuitele utilizate ca intrări analogice IB...IG, 12 kOhm pentru circuitele utilizate ca intrări discrete IB...IG utilizate ca intrări discrete, 7,4 kOhm pentru circuitele de intrare discrete I1...IA și IH...IR utilizate ca circuite de intrare discrete
Compatibilitate: Senzori de apropiere PNP cu 3 fire pentru intrările discrete
Intrări analogice
Număr de intrări analogice: 6
Tip de intrare analogică: Mod comun
Interval de intrare analogică: 0...10 V, 0...24 V
Tipul sondei de temperatură: NTC 10k la 25°C, NTC 1000k la 25°C, KTY81 210/220/221/222/250, Pt 500
Tensiune maximă admisă: 30 V pentru circuitul de intrare analogică
Rezoluție intrare analogică: 8 biți
Valoare LSB: 39 mV pentru circuitul de intrare analogică
Timp de conversie: durata ciclului releului inteligent pentru circuitul de intrare analogică
Eroare de conversie: +/- 5% la 25 °C pentru circuitul de intrare analogică, +/- 6,2% la 55 °C pentru circuitul de intrare analogică
Ieșiri
Număr de ieșiri: 8 relee
Limite de tensiune de ieșire: 24...250 V CA (ieșire releu), 5...30 V CC (ieșire releu)
Tipul și compoziția contactelor: NO la ieșirea releului
Curent termic de ieșire: 8 A la fiecare ieșire (ieșire releu)
Durată de viață electrică: AC-12: 500.000 de cicluri la 230 V, 1,5 A (ieșire releu), AC-15: 500.000 de cicluri la 230 V, 0,9 A (ieșire releu), DC-12: 500.000 de cicluri la 24 V, 1,5 A (ieșire releu), DC-13: 500.000 de cicluri la 24 V, 0,6 A (ieșire releu)
Capacitate de comutație: >= 10 mA la 12 V (ieșire releu)
Durată de viață mecanică: 10.000.000 de cicluri (ieșire releu)
Caracteristici fizice și condiții de mediu
Nivel de protecție IP: IP20 (bloc de borne) conform IEC 60529, IP40 (panou frontal) conform IEC 60529
Temperatură de funcționare: -20...40 °C în carcasă neventilată conform IEC 60068-2-1 și IEC 60068-2-2, -20...55 °C conform IEC 60068-2-1 și IEC 60068-2-2
Temperatură de depozitare: -40...70 °C
Altitudine de funcționare: 2000 m
Altitudine maximă de transport: 3048 m
Umiditate relativă: 95% fără condens sau picături de apă
