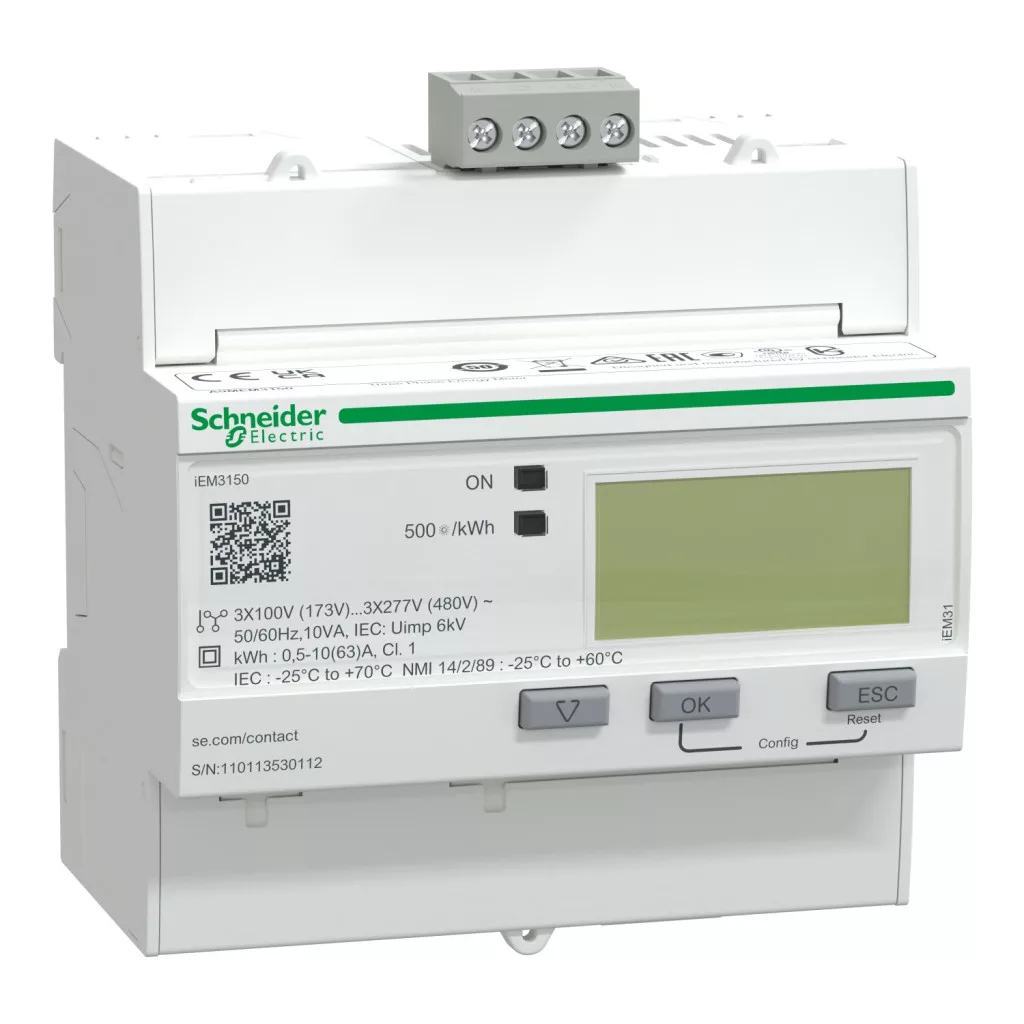

Schneider Electric iEM3150 este un contor digital de consum versatil, de 63 A, dotat cu comunicație Modbus, care face parte din gama de produse Acti9 iEM3000. Acest contor de energie profesional oferă o soluție excelentă pentru monitorizarea precisă a consumului de energie al clădirilor, fie că este vorba de clădiri mici, medii sau mari, centre de date, instituții medicale sau instalații industriale. Contorul de energie iEM3150 oferă funcții sofisticate de măsurare, inclusiv monitorizarea consumului de energie activă, a intensității curentului, a tensiunii și a puterii active. Aparatul asigură o precizie de măsurare de clasa 1 conform standardelor IEC 62053-21 și IEC 61557-12, ceea ce garantează furnizarea de date fiabile și utilizabilitatea pentru facturare. Contorul dispune de o conexiune directă și poate măsura curenți între 0 și 63 A. Valoarea maximă măsurabilă este de 99999999,9 kWh, ceea ce permite utilizarea pe termen lung chiar și în cazul sistemelor cu consum mai mare. Din punct de vedere tehnic, iEM3150 asigură o funcționare flexibilă, deoarece poate fi utilizat atât în intervalele de tensiune nominală de 100-277 V și 173-480 V, cât și la frecvențe de rețea de 50 Hz și 60 Hz. Aparatul funcționează cu tehnologie electronică și dispune de un afișaj LCD pentru o citire ușoară. Frecvența de eșantionare de 32 de eșantioane/ciclu asigură o măsurare precisă. În ceea ce privește capacitățile de comunicare, utilizează protocolul Modbus RTU la viteze de 9,6, 19,2 și 38,4 kbaud, cu paritate pară/impară sau fără paritate, precum și cu o izolație de 4000 V. Pentru transferul de date este disponibil un bornier cu șuruburi RS485. Pentru informarea utilizatorului, un LED verde indică starea de pornire, un LED galben intermitent servește la verificarea preciziei, iar un LED galben indică comunicarea activă pe portul Modbus. Din punct de vedere al instalării și al utilizării, iEM3150 este extrem de ușor de utilizat. Se poate fixa pe șină DIN și dispune de conectori cu șuruburi potriviți pentru cabluri de 16 mm². Dimensiunile fizice ale dispozitivului reflectă un design compact: 90 mm lățime, 95 mm înălțime și 69 mm adâncime, în total 10 unități cu pas de 9 mm. Cu carcasa sa de culoare albă, se integrează bine în dulapurile electrice. Parametrii de mediu ai dispozitivului sunt, de asemenea, remarcabili: interval de temperatură de funcționare între -25 și 70 °C, fațadă cu grad de protecție IP40 și carcasă cu grad de protecție IP20, funcționând fiabil chiar și la o umiditate relativă de 5-95%. A fost proiectat pentru a funcționa la altitudini de până la 3000 m deasupra nivelului mării.
Schneider Electric seria iEM3000 - A9MEM3150 - Contor digital de energie, 3F, 63A, MODBUS - Specificații tehnice
Caracteristici generale
Gama de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumirea scurtă a aparatului: iEM3150
Număr de articol: A9MEM3150
Cod de compatibilitate: IEM3150
Caracteristici de măsurare
Tip de măsurare: Energie activă, Intensitate, Tensiune, Putere activă
Clasa de precizie: Clasa 1 energie activă conform IEC 62053-21, Clasa 1 energie activă conform IEC 61557-12
Tip de intrare: Conectare directă
Intensitate nominală a curentului: 63 A
Curent de măsurare: 0...63 A
Valoare maximă măsurabilă: 99999999,9 kWh
Tensiune nominală: 100...277 V, 173...480 V
Frecvența rețelei: 50 Hz, 60 Hz
Caracteristici tehnice
Tipul tehnologiei: Electronică
Tipul afișajului: Afișaj LCD
Viteza de eșantionare: 32 de eșantioane/ciclu
Protocolul portului de comunicații: Modbus RTU cu viteze de 9,6, 19,2 și 38,4 kbaud, paritate pară/impară sau fără paritate, Izolație de 4000 V
Conectare port de comunicație: Bornă cu șurub: RS485
Indicatori locali: LED verde: stare pornită, LED galben intermitent: verificare precizie, Lumină de semnalizare galbenă: comunicare activă pe portul Modbus
Număr de intrări: 0
Număr de ieșiri: 0
Date de instalare
Mod de fixare: Montabil pe panou
Suprafață de fixare: Șină DIN
Conexiuni - borne: Borne cu șurub pentru cabluri de 16 mm²
Categorie de supratensiune: III
Caracteristici polari
Descrierea polilor: 3P, 3P + N, 1P + N
Caracteristici fizice
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
Pas de 9 mm: 10
Culoare: Alb
Caracteristici de mediu
Grad de protecție IP: IP40 fațadă: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95% la 50°C
Temperatura mediului de funcționare: -25...70 °C - IEC
Temperatura mediului de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Domenii de aplicare
Utilizarea aparatului: Contor parțial, Măsurarea substațiilor de distribuție
Segment de piață: Comerț mic, Rezidențial
