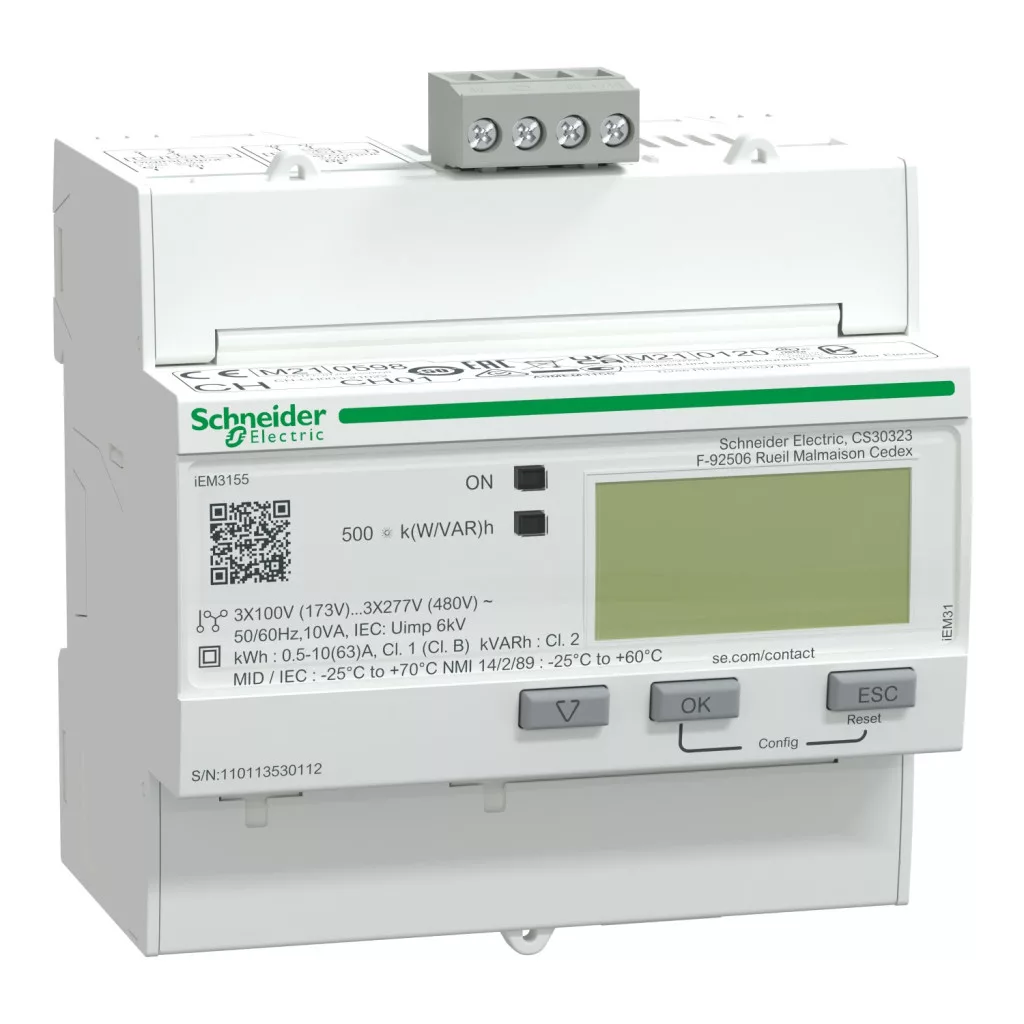

Contorul digital de energie Schneider Electric, modelul A9MEM3155, face parte din seria Acti9 iEM3000, poate suporta o intensitate a curentului de până la 63 de amperi și deține certificarea MID. Acest contor de energie profesional este o alegere excelentă pentru monitorizarea precisă a consumului de energie al clădirilor și pentru optimizarea costurilor de utilizare, în special în clădirile comerciale sau rezidențiale de dimensiuni mici și medii. Aparatul combină tehnologia avansată de măsurare electronică cu funcționalitatea versatilă. Contorul de energie dispune de o conexiune directă și poate funcționa în intervalul de tensiune 100-277 V sau 173-480 V, suportând atât frecvența de rețea de 50 Hz, cât și cea de 60 Hz. Precizia măsurării este garantată de clasificarea de energie activă Clasa 1 (conform standardelor IEC 62053-21, conform standardelor IEC 61557-12) și clasa de energie activă Clasa B (conform standardului EN 50470-3). Dispozitivul poate măsura consumul de energie până la o valoare maximă de 99999999,9 kWh, cu o viteză de eșantionare de 32 de eșantioane/ciclu, asigurând o colectare extrem de precisă a datelor. În ceea ce privește specificațiile tehnice, modelul A9MEM3155 dispune de numeroase funcții utile. Opțiunea multi-tarif permite gestionarea a 4 tarife diferite, ceea ce reprezintă o soluție ideală în cazul tarifelor de energie diferite în funcție de momentul zilei sau de perioadă. Aparatul este prevăzut și cu un port de comunicații, care suportă protocolul Modbus RTU la viteze de 9,6, viteze de 19,2 și 38,4 kbaud, cu sau fără paritate pară/impară, cu izolație de 4000 V. Portul de comunicație este realizat sub formă de bloc de borne cu șurub RS485, ceea ce facilitează integrarea în sistemele de monitorizare a clădirilor. Dispozitivul dispune, de asemenea, de 1 intrare digitală (0...5 V/11...40 V 24 V CC) și 1 ieșire digitală (statică) (5...40 V CC@50 mA), care îi extind posibilitățile de utilizare. A9MEM3155 poate fi montat pe șină DIN, iar designul său compact (90 mm lățime, 95 mm înălțime, 69 mm adâncime, 10 module lățime) permite instalarea ușoară în dulapurile de distribuție. Ecranul LCD afișează date ușor de citit, iar diferitele LED-uri de semnalizare (verde: stare pornită; LED galben intermitent: verificare precizie, alarmă de suprasarcină; galben: comunicare Modbus activă) oferă feedback imediat cu privire la starea dispozitivului. Aparatul are grad de protecție IP40 pe panoul frontal și IP20 pe carcasă, oferind astfel o protecție adecvată împotriva prafului și umezelii. Are un interval larg de temperatură de funcționare: -25...55 °C conform MID, -25...70 °C conform IEC, ceea ce îl face adecvat pentru utilizare în condiții de mediu variate. Contorul de energie A9MEM3155 este conform cu numeroase standarde și certificări internaționale, inclusiv cu normele CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID și NMI.
Schneider Electric seria iEM3000 - A9MEM3155 - Contor digital de energie, 3F, 63A,MODBUS, date tehnice MID
Caracteristici generale
Gama de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul dispozitivului: Contor de energie
Abreviere: iEM3155
Caracteristici de măsurare
Tip de măsurare: Energie activă și reactivă, Putere activă și reactivă, Intensitate, Tensiune
Mod de măsurare: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Clasă de precizie: Clasa 1 energie activă conform IEC 62053-21, Clasa 1 energie activă conform IEC 61557-12, Clasa B energie activă conform EN 50470-3
Caracteristici electrice
Tip intrare: Conectare directă
Intensitate nominală: 63 A
Tensiune nominală: 100...277 V, 173...480 V
Frecvență de rețea: 50 Hz, 60 Hz
Tehnologie: Electronică
Viteză de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 0...63 A
Valoare maximă măsurabilă: 99999999,9 kWh
Comunicare
Protocol port de comunicare: Modbus RTU cu viteze de 9,6, 19,2 și 38,4 kbaud, par/nepar sau fără paritate, Izolație de 4000 V
Conector de comunicație: Bloc de borne cu șurub: RS485
Intrări și ieșiri
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Caracteristici fizice
Mod de montare: Clip-on
Sistem de montare: Șină DIN
Conexiuni - borne: Terminale cu șurub pentru cabluri de 16 mm²
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
Pas de 9 mm: 10
Condiții de mediu
Grad de protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95 % la 50 °C
Temperatura mediului de funcționare: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Temperatura mediului de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Conformități și certificate
Certificate de produs: Conformitate CE conform IEC 61010-1 (siguranță), conformitate CE conform EN 61557-12 (monitor de performanță), conformitate CE conform EN/IEC 61326-1 (EMC), conformitate UKCA conform BS EN 61010-1 (siguranță), conformitate UKCA conform BS EN 61557-12 (monitor de putere), conformitate UKCA conform BS EN 61326-1 (EMC), conformitate CULus conform UL 61010-1 (siguranță), conformitate CULus conform EN 61010-1 (siguranță), conformitate EAC conform EN 50470-3 (conformitate pentru subcontoare), conformitate RCM conform EN 62052 (conformitate pentru subcontoare), conformitate KZ conform EN 50470-3 (conformitate pentru subcontoare), conformitate METAS conform EN 50470-1 (conformitate pentru subcontoare), conformitate MID conform EN 50470-3 (subcontor), conformitate MID conform EN 50470-1 (subcontor), conformitate NMI conform NMI M 6-1
Domeniu de utilizare
Segment de piață: Comerț cu amănuntul, Clădiri rezidențiale
