Schneider Electric Acti9 iEM3250 este un contor electronic de mare precizie, conceput în special pentru măsurarea consumului de energie și repartizarea costurilor în clădiri, instalații industriale și centre de date. Acest dispozitiv este soluția ideală atât pentru clădirile comerciale de dimensiuni mici și medii, cât și pentru instalațiile comerciale mai mari, unde este necesară măsurarea precisă a energiei și repartizarea costurilor. Dispozitivul cu numărul de model iEM3250 are o configurație cu transformator de curent (CT - Current Transformer), care funcționează cu o intensitate a curentului de intrare de 1A sau 5A și utilizează protocolul de comunicare Modbus RTU pentru integrarea în sistem. Contorul aparține clasei de precizie 0,5S, în conformitate cu standardele IEC 62053-22 și IEC 61557-12, ceea ce asigură o măsurare extrem de precisă. Aparatul este potrivit pentru utilizare în configurații 3P (trifazat), 3P+N (trifazat+neutru) și 1P+N (monofazat+neutru), putând fi astfel integrat în mod flexibil în diverse sisteme electrice. Aparatul dispune de capacități de măsurare detaliate: măsoară energia activă, intensitatea curentului, tensiunea și puterea activă. Intervalul de tensiune poate fi setat între 100-277 V sau 173-480 V și poate fi utilizat atât la frecvența de rețea de 50 Hz, cât și la cea de 60 Hz. Dispozitivul funcționează cu o rată de eșantionare de 32 de eșantioane/ciclu, ceea ce asigură date precise pentru utilizatori. Valoarea maximă care poate fi măsurată este de 99999999 MWh, ceea ce permite o utilizare pe termen extrem de lung chiar și în cazul consumatorilor mari. În ceea ce privește capacitățile de comunicare, utilizează protocolul Modbus RTU la viteze de 9,6, 19,2 și 38,4 kbaud, cu paritate pară/impară sau fără paritate, și cu izolație de 4000 V. Conectarea fizică se realizează prin portul RS485, cu borne cu șurub. Dispozitivul are un design compact, se poate monta pe șină DIN, are dimensiunile de 90 mm lățime, 95 mm înălțime și 69 mm adâncime, ocupând astfel doar 10 spații de 9 mm în tabloul de distribuție. Gradul de protecție al panoului frontal este IP40, iar al carcasei este IP20, conform standardului IEC 60529. Intervalul de temperatură de funcționare este extrem de larg: poate fi utilizat între -25 °C și +70 °C, ceea ce asigură o funcționare fiabilă chiar și în medii extreme. Aparatul are o toleranță la umiditate relativă de 5-95% (la 50°C) și poate fi utilizat la altitudini de până la 3000 m deasupra nivelului mării.

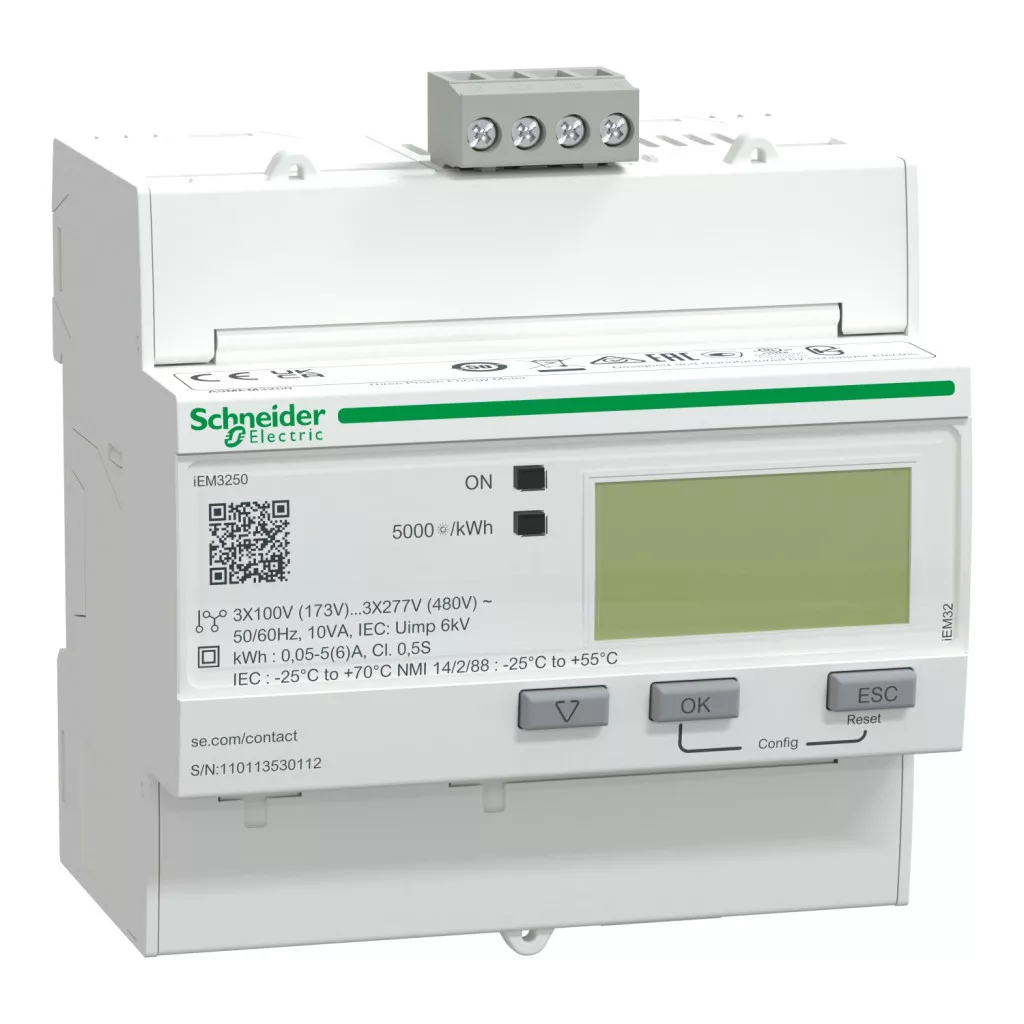

Schneider Electric seria iEM3000 - A9MEM3250 - Contor digital de energie, 3F, curent, date tehnice MODBUS
Caracteristici principale
Gama de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumirea scurtă a dispozitivului: iEM3250
Parametri tehnici
Poli: 3P, 3P+N, 1P+N
Tip de măsurare: Energie activă, Curent, Tensiune, Putere activă
Aplicație: Măsurare consum, Măsurare parțială
Clasă de precizie: 0,5S energie activă conform IEC 62053-22, 0,5S energie activă conform IEC 61557-12
Tipul de intrare: Transformator de curent 1A sau 5A
Curent nominal: 5A, 1A
Tensiune nominală: 100-277V, 173-480V
Frecvență de rețea: 50Hz, 60Hz
Tehnologie: Electronică
Tipul afișajului: Afișaj LCD
Viteza de eșantionare: 32 de eșantioane/ciclu
Curent măsurabil: 1-32767000 mA
Valoarea maximă măsurabilă: 99999999 MWh
Comunicare
Protocol port de comunicare: Modbus RTU 9,6, 19,2 și 38,4 kbaud cu paritate pară/impară sau fără paritate, izolație de 4000 V
Conexiune port de comunicare: Bornă cu șurub: RS485
Indicatori
Indicator local: LED verde: stare pornită, LED galben intermitent: verificare precizie, Lumină de semnalizare galbenă: comunicare activă pe portul Modbus
Montare
Mod de montare: Prin fixare prin clip
Suprafață de montare: Șină DIN
Conexiuni: Circuit de alimentare: bornă cu șurub pentru cablu(uri) de 6 mm², Circuit de tensiune: bornă cu șurub pentru cablu(uri) de 2,5 mm²
Caracteristici de mediu
Grad de protecție IP: IP40 panou frontal: conform standardului IEC 60529, IP20 carcasă: conform standardului IEC 60529
Grad de poluare: 2
Umiditate relativă: 5-95% la 50°C
Temperatura mediului în timpul funcționării: -25-70°C - IEC
Temperatura mediului în timpul depozitării: -40-85°C
Altitudine de funcționare: < 3000 m
Caracteristici fizice
Culoare: Alb
Diviziuni de 9 mm: 10
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
