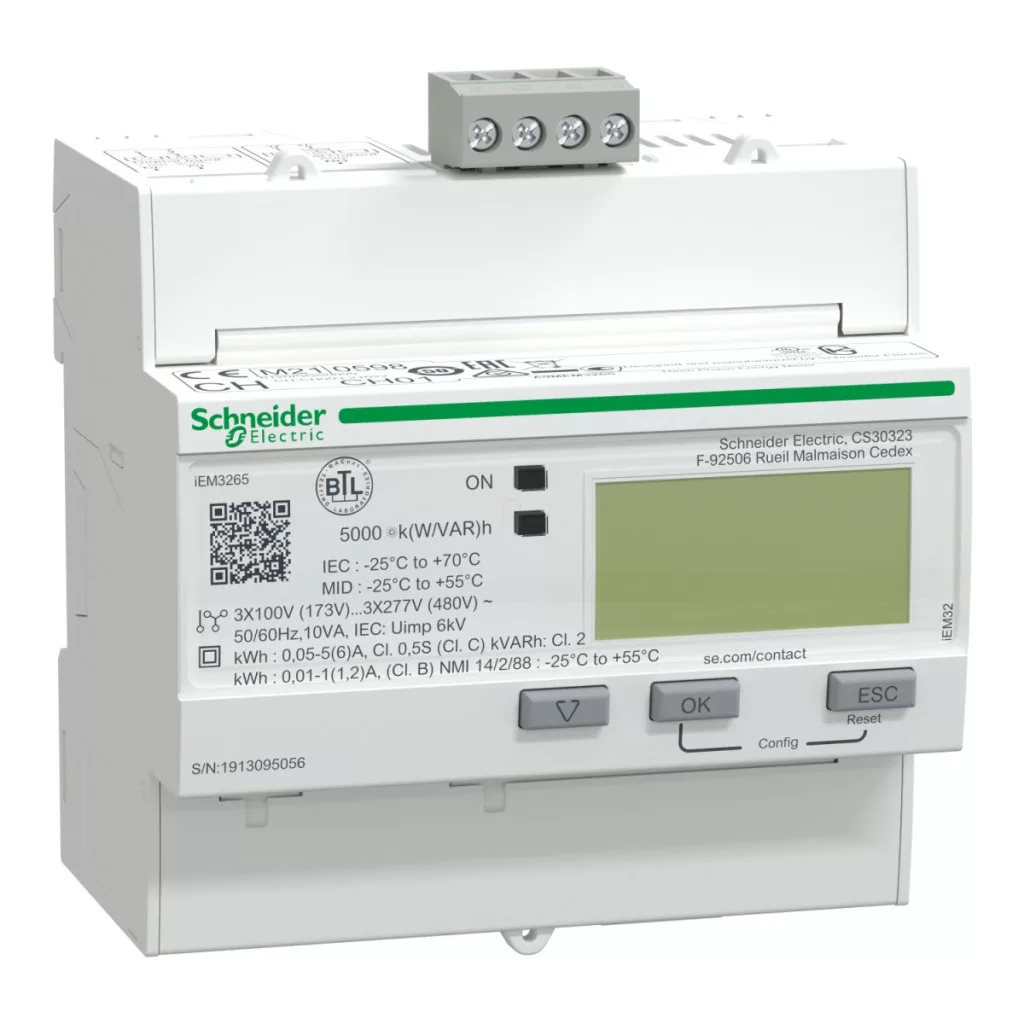

Schneider Electric Acti9 iEM3265 este un contor digital de consum modern și versatil, conceput special pentru măsurarea precisă a consumului de energie electrică și gestionarea eficientă a costurilor în clădiri și instalații industriale. Aparatul cu numărul de articol A9MEM3265 face parte din gama de produse Schneider Electric Acti9 iEM3000, care se remarcă pe piață prin precizia și fiabilitatea ridicate. Contorul iEM3265 are o configurație cu transformator de curent, care poate fi utilizat cu transformatoare de curent cu valori nominale de 1 A sau 5 A, fiind astfel excelent pentru măsurarea sistemelor cu sarcini mai mari. Aparatul este capabil să măsoare cu precizie atât energia activă și reactivă, cât și puterea activă și reactivă, oferind, de asemenea, date în timp real privind tensiunea și intensitatea curentului. Precizia măsurătorilor este demonstrată de faptul că aparatul respectă standardele de măsurare a energiei active din clasa 0,5S (IEC 62053-22, IEC 61557-12), precum și cerințelor clasei C conform EN 50470-3. Această precizie ridicată a măsurării este deosebit de importantă în aplicațiile destinate facturării, fapt confirmat și de certificarea MID (Measuring Instruments Directive) a dispozitivului, permițând măsurarea și facturarea autentice. O funcționalitate specială a contorului este capacitatea de măsurare multitarifară, care permite gestionarea a până la 4 tarife diferite, oferind astfel posibilitatea de a monitoriza și factura cu precizie tarifele de energie diferite în funcție de momentul zilei sau de perioadă. Dispozitivul dispune de 1 intrare digitală (0...5 V/11...40 V 24 V CC), care poate fi utilizată, de exemplu, pentru schimbarea tarifului sau pentru alte scopuri de control, precum și de 1 ieșire digitală (statică, 5...40 V CC@50 mA), care poate fi utilizată ca ieșire de alarmă sau de impuls. Opțiunile de comunicare sunt asigurate de protocolul BACnet, care are o viteză de 9,6-76,8 kbaud și o izolație de 4000 V, astfel încât poate fi ușor integrat în sistemele de monitorizare a clădirilor și în alte soluții de gestionare a energiei. Contorul de energie iEM3265 are un design compact, poate fi montat pe șină DIN, are o lățime de doar 90 mm (10 module de 9 mm), o înălțime de 95 mm și o adâncime de 69 mm. Nivelul de protecție IP40 al părții frontale și IP20 al carcasei asigură o protecție adecvată în majoritatea mediilor de utilizare. Aparatul poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...70 °C), la o umiditate relativă de 5-95%, precum și la altitudini sub 3000 de metri deasupra nivelului mării. Pe panoul frontal al dispozitivului de culoare albă se află un ecran LCD, care facilitează citirea datelor de măsurare, în timp ce indicatorul luminos verde semnalează starea de pornire, iar LED-ul galben intermitent indică verificarea preciziei sau o alarmă de suprasarcină. Iluminarea de fundal a afișajului permite citirea valorilor măsurate chiar și în condiții de lumină slabă. Frecvența mare de eșantionare a dispozitivului (32 de eșantioane/ciclu) asigură o măsurare precisă și poate măsura consumul de energie până la o valoare maximă de 99999999 MWh.
Schneider Electric seria iEM3000 - A9MEM3265 - Contor digital de energie, 3F, curent, Bacnet, MID - Specificații tehnice
Caracteristici generale
Gama de produse: Acti9
Seria de produse: Acti9 iEM3000
Denumire scurtă a dispozitivului: iEM3265
Tipul produsului: Contor de energie
Cod de compatibilitate: iEM3265
Domenii de aplicare
Gestionarea costurilor pentru clădiri mici, medii și mari, precum și pentru instalații cu mai multe locații: facturare și alocare a costurilor
Gestionarea costurilor pentru centrele de date, unitățile medicale și aplicațiile industriale
Caracteristici de măsurare
Descrierea polilor: 3P, 1P + N, 3P + N
Tipul măsurătorii: Energie activă și reactivă, Putere activă și reactivă, Curent, Tensiune
Tehnologie de măsurare: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Aplicarea dispozitivului: Subfacturare, Măsurare parțială, Măsurare multitarifară
Clasa de precizie: Energie activă clasa 0,5S conform IEC 62053-22, energie activă clasa 0,5S conform IEC 61557-12, energie activă clasa C conform EN 50470-3
Date tehnice
Tip intrare: transformator de curent de 1 A sau 5 A
Curent nominal: 5 A, 1 A
Tensiune nominală: 100...277 V, 173...480 V
Frecvență de rețea: 50 Hz, 60 Hz
Tipul tehnologiei: Electronic
Tipul afișajului: Afișaj LCD
Viteza de eșantionare: 32 eșantioane/ciclu
Intervalul de curent de măsurare: 1...32767000 mA
Valoarea maximă măsurabilă: 99999999 MWh
Intrare tarif: 4 tarife
Comunicare
Protocol port de comunicare: BACnet 9,6, 19,2, 38,4, 57,6, 76,8 kbaud, izolație de 4000 V
Conexiune port de comunicație: Bornă cu șurub: RS485
Afișaje și intrări/ieșiri
Indicator local: LED verde: stare pornită, LED galben intermitent: verificare precizie, alarmă: suprasarcină
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Montare și conectare
Mod de montare: Prin fixare cu cleme
Bază de montare: Șină DIN
Conectări - borne: Circuit de curent: bornă cu șurub pentru cablu(e) de 6 mm², Circuit de tensiune: bornă cu șurub pentru cablu(e) de 2,5 mm²
Categorie de supratensiune: III
Caracteristici fizice
Grad de protecție IP: IP40 panou frontal: conform standardului IEC 60529, IP20 carcasă: conform standardului IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95% la 50°C
Temperatura mediului de funcționare: -25...70°C
Temperatura mediului de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Culoare: Alb
Pas de 9 mm: 10
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
Certificări
Certificări de produs: CE (IEC 61010-1 siguranță), CE (EN 61557-12 contor de energie), CE (EN/IEC 61326-1 EMC), UKCA (BS EN 61010-1 siguranță), UKCA (BS EN 61557-12 contor de energie), UKCA (BS EN 61326-1 EMC), CULus (UL 61010-1 siguranță), CULus (EN 61010-1 siguranță), EAC (EN 50470-3 subcontor), RCM (EN 62052 subcontor), KZ (subcontor EN 50470-3), METAS (subcontor EN 50470-1), MID (subcontor EN 50470-3), MID (subcontor EN 50470-1), NMI (NMI M 6-1)
