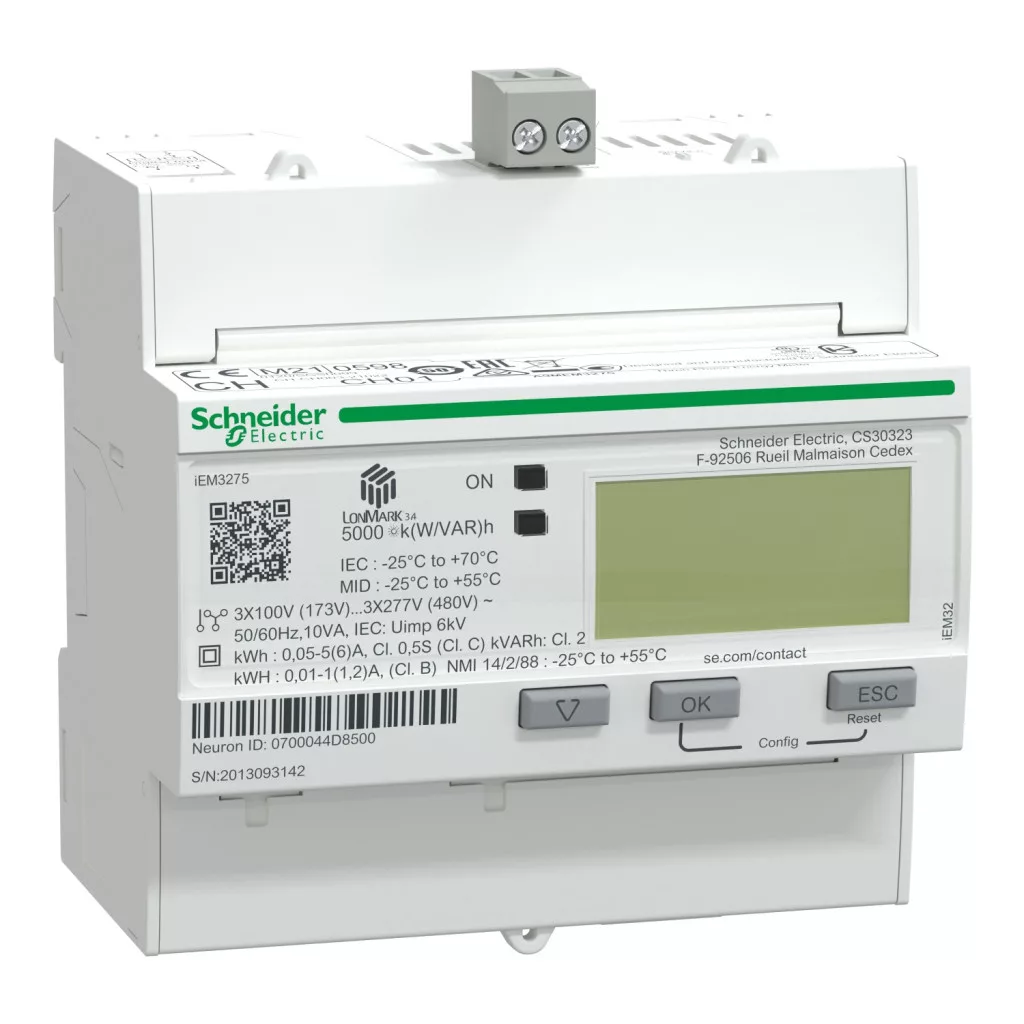

Schneider Electric Acti9 iEM3275 este un contor profesional de energie, care se numără printre cele mai remarcabile produse din populara gamă iEM3000 a companiei. Acest dispozitiv compact, montabil pe șină DIN, asigură o măsurare precisă a energiei în diverse tipuri de clădiri și domenii de aplicare, fie că este vorba de repartizarea costurilor, fie de măsurarea în scopul facturării. Dispozitivul, care deține certificarea MID (Measuring Instruments Directive), poate fi utilizat și pentru decontări oficiale, ceea ce îl face deosebit de avantajos în structurile de închiriere și în sistemele de gestionare a energiei. iEM3275 este un dispozitiv versatil, care poate fi utilizat în configurații 3P, 1P+N și 3P+N. Dispozitivul este potrivit atât pentru măsurarea energiei active și reactive, cât și pentru măsurarea puterii, precum și pentru monitorizarea intensității curentului și a tensiunii. Precizia sa remarcabilă este garantată de clasificările Clasa 0.5S (conform IEC 62053-22 și IEC 61557-12) și Clasa C (conform EN 50470-3). Contorul este de tip transformator de curent, funcționează cu curent de intrare de 1 A sau 5 A și poate fi utilizat în intervalul de tensiune nominală de 100-277 V, respectiv 173-480 V. Poate fi utilizat atât în rețelele de 50 Hz, cât și în cele de 60 Hz, putând fi astfel integrat practic în orice rețea electrică. O caracteristică specială a dispozitivului este funcția multi-tarif, care permite gestionarea a 4 tarife diferite, precum și suportul pentru protocolul de comunicație LON cu izolație de 3750 V. Conectarea de comunicație se realizează prin borne cu șurub, conform standardului LonWorks TP/FT-10. Dispozitivul dispune de o intrare digitală (0-5V/11-40V 24V DC), iar printre indicatorii de stare se numără LED-ul verde de alimentare, precum și LED-ul galben intermitent, care indică verificarea preciziei și alarma de suprasarcină. Valorile măsurate pot fi citite cu ușurință de pe afișajul LCD, iar datorită tehnologiei electronice, viteza de eșantionare a măsurătorilor este de 32 de eșantioane/ciclu. Valoarea maximă măsurabilă este de 99999999 MWh, iar domeniul de măsurare este de 1-32767000 mA. Contorul de energie Schneider Electric iEM3275 deține numeroase certificări, printre care conformități CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID și NMI, ceea ce demonstrează calitatea înaltă a produsului și conformitatea cu standardele internaționale. Din punct de vedere al designului fizic, este compact – 90 mm lățime, 95 mm înălțime și 69 mm adâncime –, de culoare albă, cu grad de protecție IP40 în partea frontală și IP20 pe corpul aparatului. Intervalul de temperatură de funcționare este extrem de larg: între -25 °C și +70 °C, intervalul de temperatură de depozitare este între -40 °C și +85 °C, iar dispozitivul poate fi utilizat la altitudini de până la 3000 m deasupra nivelului mării, la o umiditate relativă de 5-95%, la 50 °C.
Seria Schneider Electric iEM3000 - A9MEM3275 - Contor digital de energie, 3F, curent, Lon, specificații tehnice MID
Caracteristici produs
Producător: Schneider Electric
Gama de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumire scurtă a produsului: iEM3275
Număr de articol: A9MEM3275
Specificații tehnice
Poli: 3P, 1P+N, 3P+N
Tipuri de măsurare: Energie activă și reactivă, Putere activă și reactivă, Intensitate, Tensiune
Mod de măsurare: Energie activă, reactivă, aparentă (cu semn, patru sferturi)
Aplicație: Subcontorizare, Măsurare parțială, Multi-tarifă
Clasa de precizie: Clasa 0,5S energie activă conform IEC 62053-22, Clasa 0,5S energie activă conform IEC 61557-12, Clasa C energie activă conform EN 50470-3
Tip intrare: Transformator de curent 1A sau 5A
Curent nominal [In]: 1A, 5A
Tensiune nominală: 100...277V, 173...480V
Frecvență de rețea: 50Hz, 60 Hz
Tipul tehnologiei: Electronică
Tipul afișajului: Afișaj LCD
Rata de eșantionare: 32 eșantioane/ciclu
Intensitatea curentului de măsurare: 1...32767000 mA
Valoare maximă măsurabilă: 99999999 MWh
Intrare tarif: 4 tarife
Protocol port de comunicații: LON, izolație 3750V
Conexiune port de comunicații: Bornieră cu șurub: LonWorks TP/FT-10
Indicatori locali: LED verde: alimentare pornită, LED galben intermitent: verificare precizie, alarmă: suprasarcină
Număr de intrări: 1 digitală 0...5V/11...40V 24V DC
Număr de ieșiri: 0
Mod de fixare: Prin fixare rapidă
Suprafață de fixare: Șină DIN
Conexiuni - borne: Circuit: borne cu șurub pentru cabluri de 6 mm², Circuit de tensiune: borne cu șurub pentru cabluri de 2,5 mm²
Categorie de supratensiune: III
Parametri de mediu
Grad de protecție IP: IP40 față: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95% la 50°C
Temperatură de funcționare a mediului: -25...70°C - IEC
Temperatura de depozitare a mediului: -40...85 °C
Altitudine de funcționare: < 3000 m
Culoare: Alb
Dimensiuni
Module de 9 mm: 10
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
