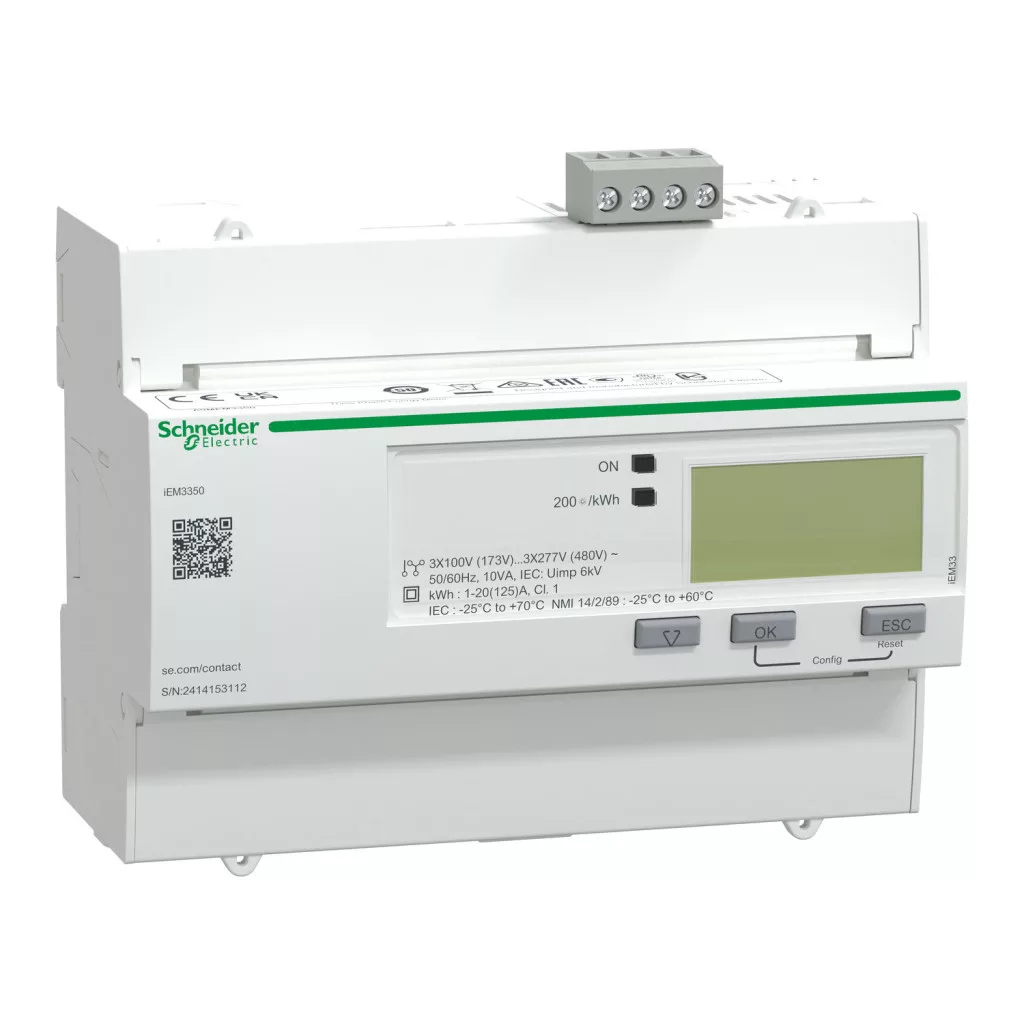

Contorul de energie Schneider Electric iEM3350 oferă o soluție profesională și modernă pentru măsurarea și monitorizarea precisă a consumului de energie în clădiri. Acest contor digital de consum, echipat cu protocolul de comunicație Modbus și montabil pe șină DIN, face parte din gama de produse Acti9 iEM3000, care respectă chiar și cele mai stricte standarde internaționale. Contorul de energie de tip iEM3350 poate fi utilizat cu o conexiune directă, până la 125 A, și este disponibil în numeroase configurații de poli (3P + N, 3P, 1P + N). Dispozitivul este capabil să măsoare cu precizie energia activă, curentul, tensiunea și puterea activă, fiind astfel un instrument extrem de versatil pentru aplicații de alocare a costurilor și facturare. Contorul aparține clasei de precizie 1 conform standardelor IEC 62053-21 și IEC 61557-12, ceea ce asigură fiabilitatea și precizia datelor de măsurare. Din punct de vedere tehnic, iEM3350 are numeroase caracteristici remarcabile. Funcționează pe bază de tehnologie electronică, este echipat cu un afișaj LCD pentru o citire ușoară și funcționează cu o rată de eșantionare de 32 de eșantioane/ciclu pentru o înregistrare precisă a datelor. Domeniul de măsurare al dispozitivului este de 0-125 A, iar valoarea maximă măsurabilă este de 99999999,9 kWh, ceea ce permite monitorizarea consumului de energie pe termen lung al unei instalații de practic orice dimensiune. Din punct de vedere al comunicării, utilizează protocolul Modbus RTU la viteze de 9,6, 19,2 și 38,4 kbaud, cu paritate pară/impară sau fără paritate, precum și cu izolație de 4000 V. Portul de comunicare este accesibil prin borne cu șuruburi RS485. Semnalizarea locală este asigurată de un indicator verde (stare pornită), un LED galben intermitent (verificare precizie) și un indicator luminos galben (comunicare Modbus activă). Dispozitivul nu are intrări sau ieșiri și poate fi montat pe șină DIN. Conectarea se realizează cu borne cu șurub, care pot primi cabluri cu secțiune de până la 50 mm². Categoria de supratensiune a iEM3350 este III, ceea ce asigură protecția dispozitivului împotriva supratensiunilor din rețea. Contorul de energie Schneider Electric iEM3350 funcționează fiabil în numeroase condiții de mediu. Gradul de protecție IP40 al panoului frontal și IP20 al celui din spate oferă o protecție adecvată împotriva prafului și umezelii, în timp ce dispozitivul poate funcționa la temperaturi de lucru cuprinse între -25 °C și 70 °C. Intervalul de temperatură de depozitare este cuprins între -40 °C și 85 °C, iar în ceea ce privește umiditatea relativă, poate fi utilizat între 5 și 95% (la 50 °C). Altitudinea de funcționare a modelului iEM3350 nu poate depăși 3000 de metri. Dimensiunile dispozitivului sunt practice: 126 mm lățime, 103,2 mm înălțime și 69,3 mm adâncime, cu carcasă de culoare albă și 14 butoane cu pas de 9 mm.
Schneider Electric seria iEM3000 - A9MEM3350 - Contor digital de energie, 3F, 125 A, MODBUS - Specificații tehnice
Caracteristici generale
Gama de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului sau al componentei: Contor de energie
Denumirea scurtă a dispozitivului: iEM3350
Domeniu de aplicare: Contor parțial, Facturare parțială
Parametri tehnici
Descrierea polilor: 3P + N, 3P, 1P + N
Tipul măsurătorii: Energie activă, Curent, Tensiune, Putere activă
Clasa de precizie: clasa 1 pentru energia activă conform IEC 62053-21, clasa 1 pentru energia activă conform IEC 61557-12
Tip de intrare: Conectare directă
Intensitate nominală a curentului: 125 A
Tensiune nominală: 100...277 V, 173...480 V
Frecvență de rețea: 50 Hz, 60 Hz
Tipul tehnologiei: Electronică
Tipul afișajului: Afișaj LCD
Frecvența de eșantionare: 32 eșantioane/ciclu
Intensitatea curentului de măsurare: 0...125 A
Valoare maximă măsurabilă: 99999999,9 kWh
Comunicare
Protocol port de comunicare: Modbus RTU cu viteze de 9,6, 19,2 și 38,4 kbaud, paritate pară/impară sau fără paritate, Izolație de 4000 V
Suport port de comunicație: Bornă cu șurub: RS485
Indicatori locali: LED verde: stare pornită, LED galben intermitent: verificare precizie, Lumină de semnalizare galbenă: comunicare activă pe portul Modbus
Caracteristici fizice
Mod de fixare: Prin fixare prin clip
Suprafață de fixare: Șină DIN
Conexiuni - borne: Bornieră cu șuruburi pentru cabluri de 50 mm²
Categorie de supratensiune: III
Grad de protecție IP: IP40 față: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95% la 50°C
Temperatura mediului în timpul funcționării: -25...70°C - IEC
Temperatura mediului în timpul depozitării: -40...85°C
Altitudine de funcționare: < 3000 m
Culoare: Alb
Intervale de 9 mm: 14
Lățime: 126 mm
Înălțime: 103,2 mm
Adâncime: 69,3 mm
Certificări
Certificări de produs: Conformitate CE conform IEC 61010-1 (siguranță), conformitate CE conform EN 61557-12 (monitorizare a performanței), conformitate CE conform EN/IEC 61326-1 (EMC), Conformitate UKCA conform BS EN 61010-1 (siguranță), Conformitate UKCA conform BS EN 61557-12 (monitorizare a performanței), Conformitate UKCA conform BS EN 61326-1 (EMC), Conformitate CULus conform UL 61010-1 (siguranță), conformitate CULus conform EN 61010-1 (siguranță), EAC (sub-contor), conformitate KZ conform NMI M 6-1, conformitate KZ, NMI conform NMI M 6-1
