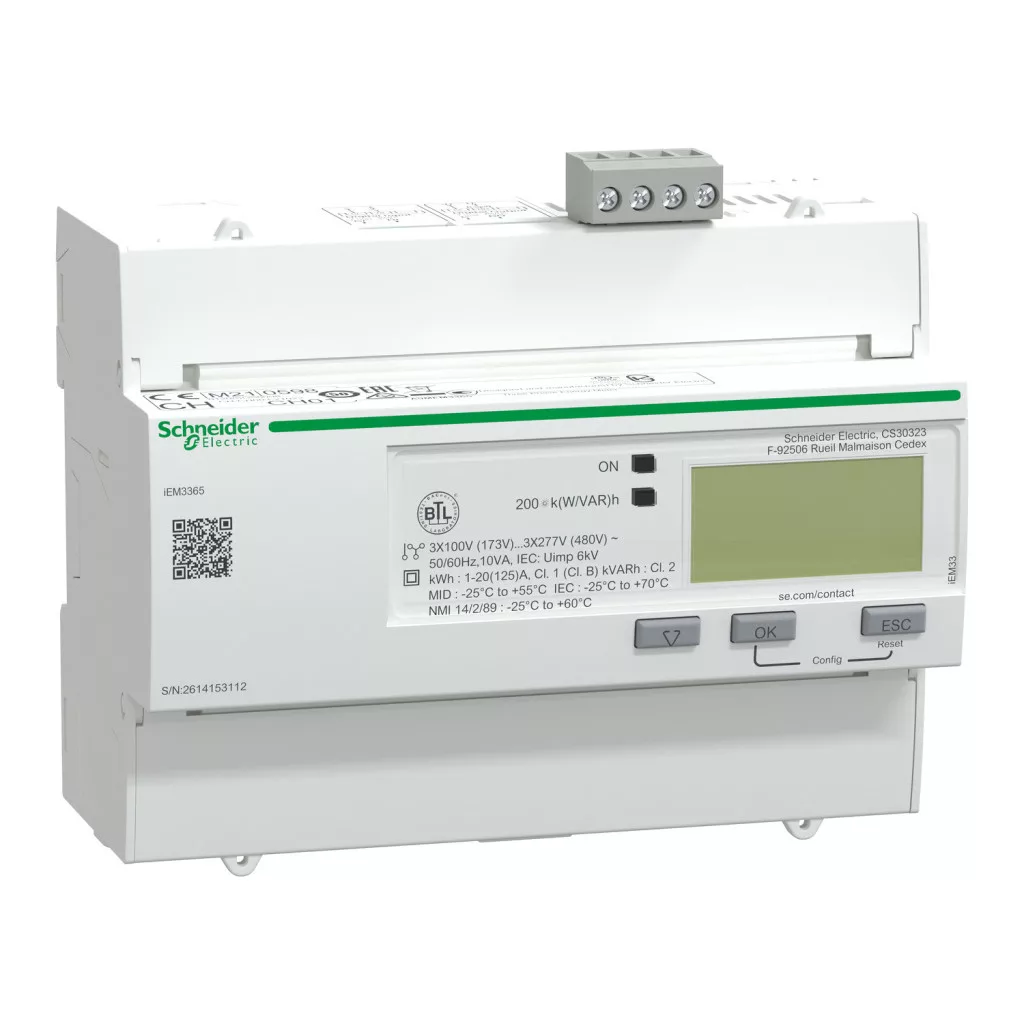

Contorul de energie Schneider Electric Acti9 iEM3365 este un dispozitiv de măsurare a consumului extrem de versatil și precis, reprezentând alegerea perfectă pentru monitorizarea exactă a consumului de energie și repartizarea eficientă a costurilor în diverse clădiri și instalații. Dispozitivul cu numărul de articol A9MEM3365 este deosebit de potrivit pentru integrarea în sistemele de gestionare a energiei din spațiile comerciale mici, comerciale și industriale, fie că este vorba de clădiri de dimensiuni mici, medii sau mari, sau de nevoile de repartizare a costurilor ale companiilor cu mai multe sedii. Contorul de energie Schneider Electric iEM3365 poate măsura energia consumată prin conectare directă până la o intensitate a curentului de 125 A. Aparatul poate fi utilizat cu mai multe numere de poli: poate fi instalat în configurații 1P+N, 3P+N sau 3P, putând fi astfel adaptat în mod flexibil la diferite rețele electrice. Intervalul de tensiune nominală este cuprins între 100-277 V și, respectiv, 173-480 V, iar aparatul este compatibil atât cu frecvența de rețea de 50 Hz, cât și cu cea de 60 Hz. O caracteristică remarcabilă a modelului iEM3365 este suportul pentru protocolul de comunicație BACnet, care funcționează la viteze cuprinse între 9,6 și 76,8 kbaud, cu o izolație de 4000 V. Contorul dispune de o intrare digitală (0...5 V/11...40 V 24 V CC) și o ieșire digitală (statică, 5...40 V CC@50 mA), care extind și mai mult posibilitățile de aplicare. iEM3365 asigură o măsurare precisă conform standardelor IEC 62053-21 și IEC 61557-12, cu clasificarea Clasa 1, precum și conform standardului EN 50470-3, cu clasificarea Clasa B în ceea ce privește energia activă. Contorul este capabil să măsoare atât energia activă și reactivă, cât și puterea activă și reactivă, curentul și tensiunea. Aparatul efectuează măsurători în patru cadrane (cu semn) pentru energia activă, reactivă și aparentă. Viteza de eșantionare de 32 de eșantioane/ciclu asigură precizia măsurătorilor chiar și în cazul unei sarcini variabile. Aparatul poate măsura valori de până la 99999999,9 kWh, ceea ce permite o utilizare pe termen extrem de lung fără recalibrare. Datorită funcției multi-tarif, este capabil să gestioneze până la 4 tarife diferite, ceea ce îl face ideal pentru aplicații în care trebuie luate în calcul tarife de energie diferite în perioade diferite. Designul fizic al dispozitivului este practic: se poate fixa pe șină DIN, are o carcasă de culoare albă, cu o lățime de 14 unități de 9 mm (126 mm), o înălțime de 103,2 mm și o adâncime de 69,3 mm. Ecranul LCD de pe panoul frontal facilitează citirea, indicatorul luminos verde arată starea de pornire, iar LED-ul galben intermitent indică verificarea preciziei și alarma de suprasarcină. Nivelul de protecție al dispozitivului este IP40 pentru panoul frontal și IP20 pentru carcasă. Intervalul de temperatură de funcționare este de -25...+55 °C (conform MID) sau -25...+70 °C (conform IEC), iar intervalul de temperatură de depozitare este de -40...+85 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții extreme. iEM3365 deține numeroase certificări internaționale, printre care CE, UKCA, CULus, EAC, RCM, MID, care atestă calitatea produsului și conformitatea acestuia cu standardele aplicabile.
Schneider Electric seria iEM3000 - A9MEM3365 - Contor digital de energie, 3F, 125 A, Bacnet, MID - Specificații tehnice
Caracteristici principale
Gama de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului sau al componentei: Contor de energie
Denumire scurtă a produsului: iEM3365
Intensitate nominală a curentului: 125 A
Tensiune nominală: 100...277 V, 173...480 V
Frecvență de rețea: 50 Hz, 60 Hz
Caracteristici de măsurare
Tipul intrării: Conectare directă
Tipul măsurării: Energie activă, reactivă, aparentă (cu semn, în patru cadrane)
Precizia măsurării: Clasa 1 energie activă conform IEC 62053-21
Viteză de eșantionare: 32 de eșantioane/ciclu
Valoare maximă măsurabilă: 99999999,9 kWh
Comunicare și conectare
Protocol de comunicare: BACnet la viteze de 9,6, 19,2, 38,4, 57,6, 76,8 kbaud, izolație de 4000 V
Port de comunicație: Bornă cu șurub: RS485
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V DC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Caracteristici fizice
Mod de montare: Prin fixare prin clipare
Fixare: Șină DIN
Conexiuni - borne: Borne cu șurub pentru cabluri de 50 mm²
Categorie de supratensiune: III
Grad de protecție: IP40 fațadă: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare a mediului: 2
Umiditate relativă: 5...95 % la 50 °C
Temperatura mediului de funcționare: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Temperatura mediului de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Culoare: Alb
Unitate de 9 mm: 14
Lățime: 126 mm
Înălțime: 103,2 mm
Adâncime: 69,3 mm
Certificări
Certificări de produs: CE conform IEC 61010-1 (siguranță), CE conform EN 61557-12 (monitor de performanță), CE conform EN/IEC 61326-1 (EMC), UKCA conform BS EN 61010-1 (siguranță), UKCA conform BS EN 61557-12 (monitor de putere), UKCA conform BS EN 61326-1 (EMC), CULus conform UL 61010-1 (siguranță), CULus conform EN 61010-1 (siguranță), EAC conform EN 50470-3 (contor), RCM conform EN 62052 (contor), KZ conform EN 50470-3 (subcontor), METAS conform EN 50470-1 (subcontor), MID conform EN 50470-3 (subcontor), MID conform EN 50470-1 (subcontor), NMI conform NMI M 6-1
