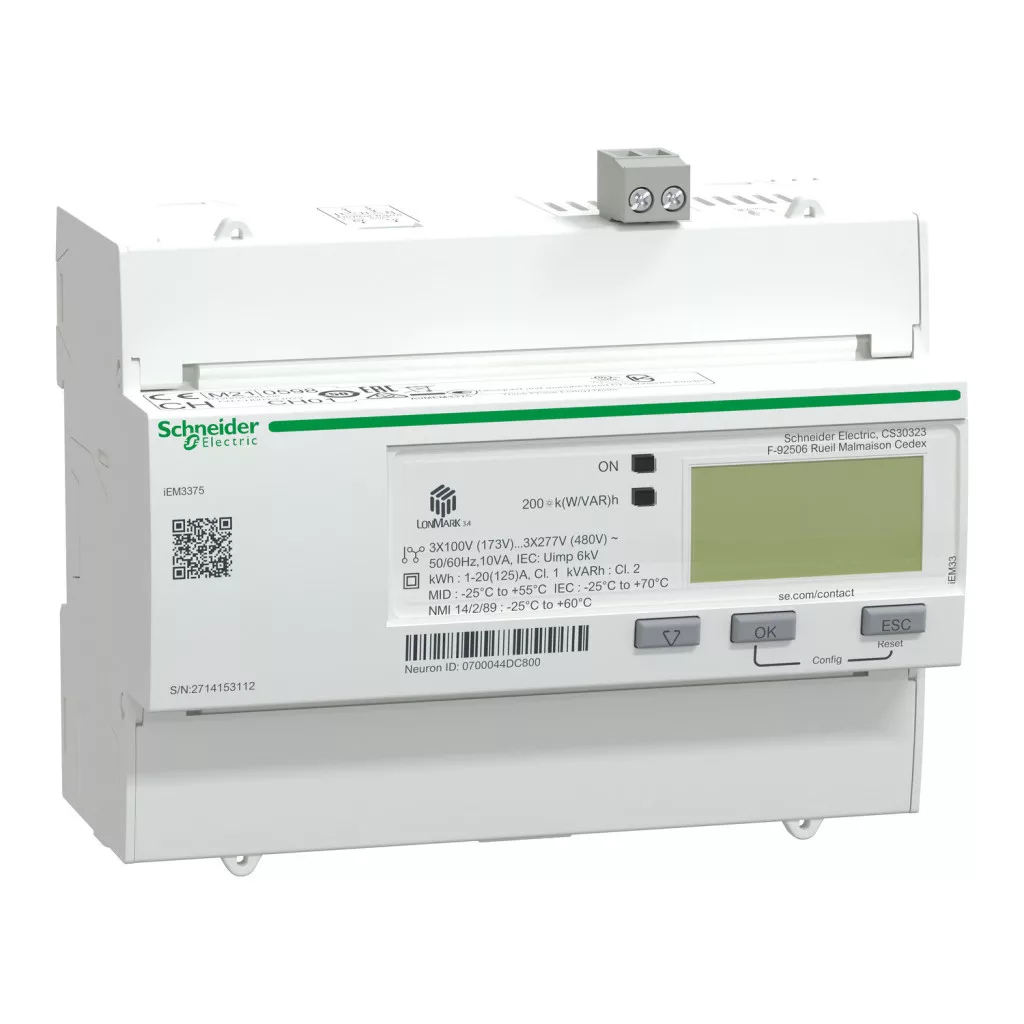

Schneider Electric Acti9 iEM3375 este un contor electronic de consum extrem de avansat și de mare precizie, care oferă o soluție complexă de gestionare a energiei pentru clădiri și instalații industriale. Acest contor de energie profesional suportă protocolul de comunicație LON și deține certificarea MID (Measuring Instruments Directive), care garantează precizia măsurătorilor și conformitatea oficială pentru aplicațiile de facturare. Acti9 iEM3375 poate fi utilizat în mod versatil pentru monitorizarea precisă a costurilor energetice ale clădirilor de dimensiuni mici, medii și mari. Este alegerea ideală atât pentru măsurătorile de alimentare principală, cât și pentru sub-distribuitoare și panouri de distribuție. Dispozitivul este excelent pentru utilizare în centre de date, unități medicale și medii industriale, unde monitorizarea precisă a consumului de energie și alocarea costurilor sunt de o importanță critică. Funcția multi-tarif permite măsurarea conform a până la 4 tarife diferite, ceea ce îl face ideal pentru medii cu tarife variabile sau pentru decontarea contractelor de subînchiriere. Din punct de vedere tehnic, iEM3375 are parametri remarcabili: curent nominal de 125 A cu conectare directă, interval de tensiune între 100-277 V și 173-480 V, precum și suport pentru frecvența rețelei de 50/60 Hz. Aparatul este capabil să măsoare energia activă și reactivă, precum și să afișeze puterea activă și reactivă, curentul și tensiunea. Ecranul LCD este ușor de citit, iar precizia măsurătorilor este remarcabilă: Clasa 1 pentru măsurarea energiei active, conform standardelor IEC 62053-21 și IEC 61557-12, precum și Clasa B conform EN 50470-3. Viteza internă de eșantionare este de 32 de eșantioane/ciclu, ceea ce asigură o precizie ridicată. Valoarea maximă măsurabilă este de 99999999,9 kWh, ceea ce permite utilizarea pe termen lung chiar și în instalații cu consum ridicat. În ceea ce privește opțiunile de comunicare, iEM3375 suportă protocolul LON cu izolație de 3750 V, cu opțiune de conectare prin borne cu șurub LonWorks TP/FT-10. Aparatul dispune de 1 intrare digitală (0...5 V/11...40 V 24 V DC), care permite recepționarea semnalelor externe. Starea aparatului este indicată de un indicator luminos verde de alimentare și de un LED galben intermitent, care servește la verificarea preciziei și la avertizarea în caz de suprasarcină. Aparatul poate fi montat pe șină DIN, iar conectorii sunt de tip cu șurub, pentru cabluri cu secțiune de până la 50 mm². Gradul de protecție IP este IP40 pentru panoul frontal și IP20 pentru carcasa aparatului, conform standardului IEC 60529. Intervalul de temperatură de funcționare al aparatului este extrem de larg: -25...55 °C cu conformitate MID, precum și -25...70 °C și -25...60 °C conform standardului IEC. Intervalul de temperatură de depozitare este de -40...85 °C, umiditatea relativă este de 5...95% la 50 °C, iar altitudinea de instalare acceptată este sub 3000 m.
Schneider Electric seria iEM3000 - A9MEM3375 - Contor digital de energie, 3F, 125 A, Lon, MID - Specificații tehnice
Caracteristici principale
Gama de produse: Acti9
Tipul produsului: Contor de energie
Denumirea scurtă a dispozitivului: iEM3375
Tipul de măsurare: Energie activă și reactivă, putere activă și reactivă, curent, tensiune
Mod de măsurare: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Aplicații: Multi-tarif, contabilitate substație, măsurare parțială
Clasa de precizie: Clasa 1 energie activă conform IEC 62053-21, Clasa 1 energie activă conform IEC 61557-12, Clasa B energie activă conform EN 50470-3
Date tehnice
Tip de intrare: Conectare directă
Intensitate nominală [In]: 125 A
Tensiune nominală: 100...277 V / 173...480 V
Frecvență de rețea: 50 Hz / 60 Hz
Tipul tehnologiei: Electronică
Tipul afișajului: Afișaj LCD
Viteza de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 0...125 A
Valoare maximă măsurabilă: 99999999,9 kWh
Intrare tarif: Tarif (4)
Protocol port de comunicații: LON, izolație 3750 V
Conexiune port de comunicații: Bornă cu șurub: LonWorks TP/FT-10
Indicator local: LED verde: alimentare pornită, LED galben intermitent: verificare precizie, alarmă: suprasarcină
Număr intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 0
Date de montare
Mod de montare: Montare pe panou
Bază de montare: Șină DIN
Conexiuni - borne: Bornieră cu șuruburi pentru cabluri de 50 mm²
Categorie de supratensiune: III
Parametri de mediu
Grad de protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95 % la 50 °C
Temperatura mediului în timpul funcționării: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Temperatura mediului pentru depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Caracteristici fizice
Culoare: Alb
Unitate de 9 mm: 14
Lățime: 126 mm
Înălțime: 103,2 mm
Adâncime: 69,3 mm
