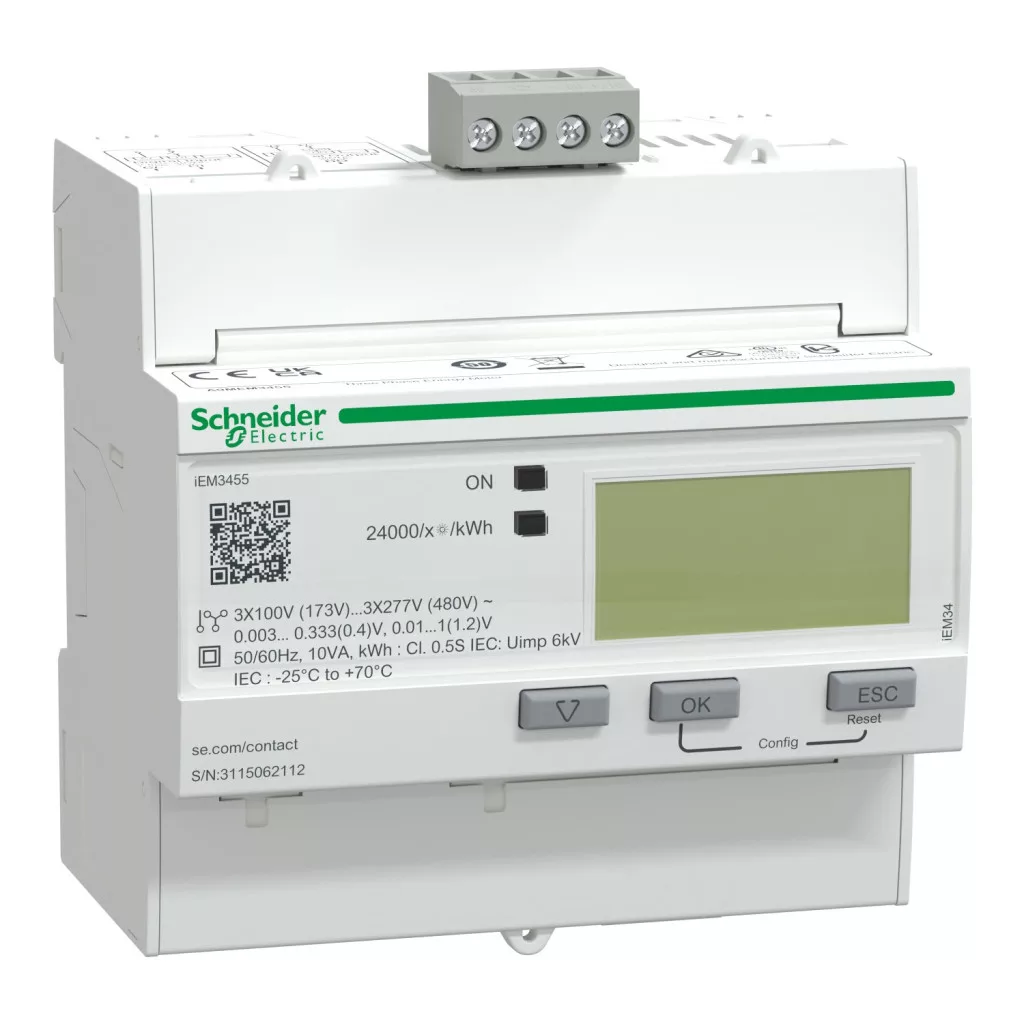

Contorul de energie iEM3455 din gama Schneider Electric Acti9 este un dispozitiv profesional extrem de versatil de măsurare a consumului, conceput special pentru aplicații de monitorizare a costurilor și de facturare. Acest dispozitiv electronic de ultimă generație oferă o soluție perfectă pentru măsurarea și monitorizarea precisă a consumului de energie în clădiri și instalații industriale, contribuind la o gestionare mai eficientă a energiei. iEM3455 are o precizie de măsurare excepțională, confirmată de clasificarea Clasa 0.5S (conformă cu standardele IEC 62053-22 și ANSI C12.20). Aparatul este potrivit atât pentru măsurarea energiei active și reactive în toate cele patru cadrane (măsurare cu semn), cât și pentru monitorizarea puterii, tensiunii și intensității curentului. Cu ajutorul funcției multi-tarif, acesta poate măsura consumul chiar și în funcție de 4 tarife diferite, ceea ce este deosebit de util în cazurile în care sunt valabile tarife diferite de energie în diferite momente ale zilei. Funcția de măsurare parțială extinde și mai mult posibilitățile de aplicare. Din punct de vedere al comunicațiilor, iEM3455 utilizează protocolul Modbus RTU, la viteze de 9,6, 19,2 sau 38,4 kbaud, în mod par/impar sau fără paritate. Aparatul dispune de o interfață de conectare RS485, care poate fi conectată cu borne cu șurub. Contorul este echipat cu o intrare digitală (0...5 V/11...40 V 24 V DC) și o ieșire digitală (statică, 5...40 V CC@50 mA), care permit integrarea flexibilă cu alte sisteme. Printre indicatorii de stare se numără lumina verde pentru indicarea stării de pornire, LED-ul galben intermitent pentru verificarea preciziei și alarme de suprasarcină, precum și un indicator luminos galben care indică comunicarea activă pe portul Modbus. iEM3455 dispune de o intrare pentru transformator de curent de joasă tensiune (LVCT), care poate avea un nivel de semnal de 0,333 V sau 1 V. Aparatul poate funcționa în două intervale de tensiune: 100...277 V ± 20% sau 173...480 V ± 20% și poate funcționa atât la frecvența de rețea de 50 Hz, cât și la cea de 60 Hz. Valoarea maximă măsurabilă este extrem de mare: 99999999,9 kWh sau 99999999 MWh, fiind astfel adecvat și pentru măsurători pe termen lung. Viteza de eșantionare a dispozitivului este de 32 de eșantioane pe ciclu, ceea ce asigură o măsurare precisă. Instalarea este extrem de simplă, deoarece dispozitivul se poate fixa pe șina DIN (clip-on). Dimensiunile aparatului sunt compacte: 90 mm lățime, 87 mm înălțime și 69 mm adâncime, ocupând în total 10 unități de 9 mm pe șina DIN. Dispozitivul are un ecran LCD care afișează clar valorile măsurate. Dimensiunile diferitelor cabluri conectabile: circuit de curent – borne cu șurub de 6 mm², circuit de tensiune – borne cu șurub de 2,5 mm², circuit de intrare/ieșire – borne cu șurub de 1,5 mm², comunicații – borne cu șurub de 2,5 mm². Aparatul se mândrește cu parametri de mediu excelenți: protecție IP40 pentru panoul frontal și IP20 pentru carcasă (conform IEC 60529), precum și rezistență la impact IK08. Intervalul larg de temperaturi de funcționare (-25...70 °C) și de depozitare (-40...85 °C) asigură o funcționare fiabilă în diverse condiții de mediu. iEM3455 poate fi utilizat până la o altitudine de 3000 de metri deasupra nivelului mării și funcționează fiabil la 36 °C, chiar și la o umiditate relativă de 5–95%. Dispozitivul respectă numeroase standarde și certificări internaționale, inclusiv certificările CE, UKCA și CULus, ceea ce atestă calitatea și fiabilitatea sale excepționale.
Schneider Electric seria iEM3000 - Specificații tehnice A9MEM3455
Caracteristici generale
Gama de produse: Acti9
Tip de produs: Acti9 iEM3000
Denumire scurtă a dispozitivului: iEM3455
Tipul produsului sau al componentei: Contor de energie
Domenii de aplicare
Gestionarea costurilor clădirilor: facturare, alimentare principală, sub-distribuitoare, dulapuri de distribuție
Gestionarea costurilor centrelor de date: facturare
Gestionarea costurilor unităților medicale: facturare
Gestionarea costurilor unităților industriale: facturare
Alocarea costurilor în clădiri și instalații de diferite dimensiuni
Caracteristici tehnice
Poli: 3P + N, 1P + N, 3P
Tipul măsurării: Energie activă și reactivă, Putere activă și reactivă, Curent, Tensiune
Tehnologie de măsurare: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Utilizarea dispozitivului: Facturare secundară, Tarifare multiplă, Măsurare parțială
Clasa de precizie: Clasa 0,5S energie activă conform IEC 62053-22, Clasa 0,5S energie activă conform ANSI C12.20
Tip de intrare: Transformator de curent de joasă tensiune 0,333 V sau 1 V
Tensiune nominală: 100...277 V +/- 20%, 173...480 V +/- 20%
Frecvență de rețea: 50 Hz, 60 Hz
Tipul tehnologiei: Electronică
Tipul afișajului: Afișaj LCD
Viteza de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 1...32767000 mA
Valoare maximă măsurabilă: 99999999,9 kWh, 99999999 MWh
Intrare tarif: 4 tarife
Comunicare
Protocol port de comunicare: Modbus RTU 9,6, 19,2 și 38,4 kbaud par/nepar sau fără
Conexiune port de comunicare: Bornă cu șurub: RS485
Indicatori locali: LED verde: stare pornită, LED galben intermitent: verificare precizie, alarmă: suprasarcină, Lumină de semnalizare galbenă: comunicare activă pe portul Modbus (Modbus)
Intrări și ieșiri
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Caracteristici mecanice
Mod de montare: Prin fixare prin clip
Suport de montare: Șină DIN
Conexiuni - borne: Circuit de curent: borne cu șurub pentru cabluri de 6 mm², Circuit de tensiune: borne cu șurub pentru cabluri de 2,5 mm², Circuit de intrare/ieșire: borne cu șurub pentru cabluri de 1,5 mm², Comunicație: borne cu șurub pentru cabluri de 2,5 mm²
Cuplu de strângere: Circuit de intrare/ieșire: 0,5 N.m șurubelniță Philips, Circuit de tensiune: 0,5 N.m șurubelniță Philips, Circuit de curent: 0,8 N.m șurubelniță Pozidriv, Comunicații: 0,5 N.m șurubelniță Philips
Lungime de dezizolare a cablului: Circuit de intrare/ieșire: 6 mm, Circuit de tensiune: 8 mm, Circuit de curent: 8 mm, Comunicații: 7 mm
Caracteristici de mediu
Grad de protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de protecție IK: IK08
Grad de contaminare: 2
Umiditate relativă: 5...95% la 36 °C
Temperatura mediului de funcționare: -25...70 °C - IEC
Temperatura mediului de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Culoare: Alb
Unități de 9 mm: 10
Lățime: 90 mm
Înălțime: 87 mm
Adâncime: 69 mm
Standarde și certificate
Standarde: BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 61010-1:2010, EN 61010-1:2010, IEC 61010-1:2010, UL 61010-1:2010, BS EN 61010-2-30, IEC 61010-2-30, EN 61010-2-30, UL 61010-2-30, ANSI C12.20
Certificate de produs: Conformitate CE IEC 61010-1 (siguranță), Conformitate CE EN 61557-12 (monitor de performanță), Conformitate CE EN/IEC 61326-1 (EMC), Conformitate UKCA BS EN 61010-1 (siguranță), Conformitate UKCA BS EN 61557-12 (monitor de putere), Conformitate UKCA BS EN 61326-1 (EMC), Conformitate CULus UL 61010-1 (siguranță), Conformitate CULus EN 61010-1 (siguranță), KZ, RCM
