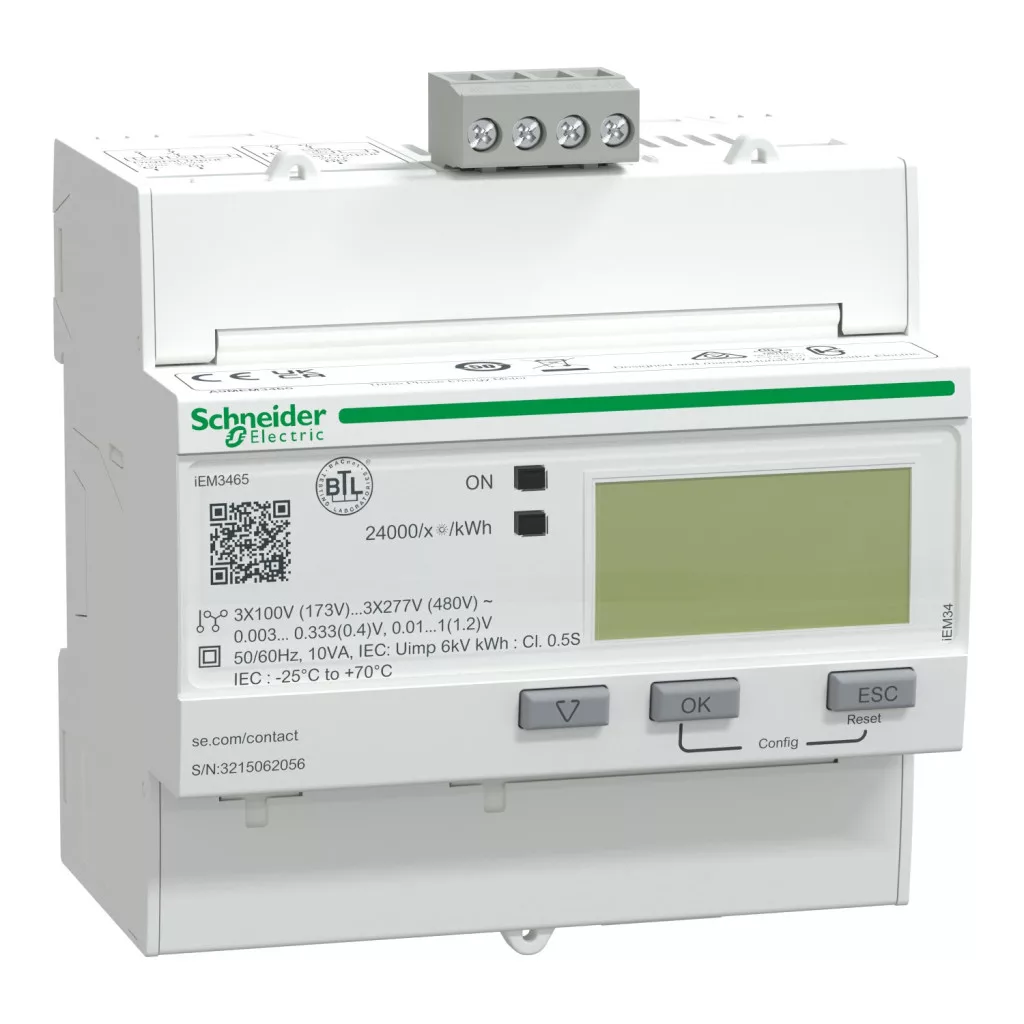

Contorul de energie Schneider Electric din seria iEM3000, modelul A9MEM3465, este un dispozitiv de măsurare a energiei extrem de precis și profesional, care poate fi utilizat atât în clădiri de dimensiuni mici, medii și mari, cât și în centre de date, instituții medicale și medii industriale. Dispozitivul oferă o soluție perfectă pentru sarcini de facturare și repartizare a costurilor, fiind astfel alegerea ideală pentru specialiștii în gestionarea clădirilor și managerii de energie. Acest contor modern utilizează protocolul de comunicații BACnet, care asigură integrarea fără probleme în sistemele de monitorizare a clădirilor. Modelul A9MEM3465 dispune de 1 intrare digitală și 1 ieșire digitală și suportă, de asemenea, funcțiile multi-tarif, ceea ce permite gestionarea a până la 4 tarife diferite. Aparatul dispune de o intrare LVCT (Low Voltage Current Transformer) – transformator de curent de joasă tensiune – care poate avea o valoare de 0,333 V sau 1 V. Precizia de măsurare este remarcabilă - asigură o precizie de măsurare a energiei active de clasa 0,5S, în conformitate cu standardele IEC 62053-22 și ANSI C12.20. Dispozitivul este deosebit de eficient în măsurarea energiei active și reactive, a puterii, a curentului și a tensiunii. Ecranul LCD încorporat este ușor de citit, iar rata de eșantionare este de 32 de eșantioane/ciclu, ceea ce permite o măsurare extrem de precisă. Instrumentul acceptă conexiuni cu 3P, 1P+N și 3P+N poli, astfel încât poate fi utilizat în mod flexibil în diverse sisteme electrice. Intervalul de tensiune de funcționare poate fi de două tipuri: 100-277 V ±20% sau 173-480 V ±20% și poate funcționa atât la frecvența de rețea de 50 Hz, cât și la cea de 60 Hz. Portul de comunicații suportă protocolul BACnet la diferite viteze (9,6, 19,2, 38,4, 57,6, 76,8 kbaud) și oferă o interfață de conectare RS485. Contorul Schneider Electric iEM3465 se instalează ușor pe șină DIN și dispune de diverse semnalizări pentru indicarea stării de funcționare: un indicator verde semnalează starea de pornire, un LED galben intermitent indică verificarea preciziei și emite o alarmă în caz de suprasarcină. Dispozitivul are protecție IP40 în partea frontală, în timp ce carcasa are protecție IP20 conform standardului IEC 60529. Intervalul de temperatură de funcționare este extrem de larg, funcționând fiabil între -25 °C și +70 °C. Dimensiunile dispozitivului sunt compacte: 90 mm lățime, 87 mm înălțime și 69 mm adâncime, în variantă de culoare albă. Este conform cu numeroase standarde și certificări internaționale, printre care CE, UKCA, CULus, ceea ce garantează o funcționare sigură și fiabilă.
Schneider Electric seria iEM3000 - A9MEM3465 - Contor de energie BACNET LVCT - Specificații tehnice
Caracteristici principale
Linie de produse: Acti9
Gama de produse: Acti9 iEM3000
Tipul produsului sau al componentei: Contor de energie
Denumirea scurtă a dispozitivului: iEM3465
Caracteristici suplimentare
Descrierea polilor: 3P, 1P + N, 3P + N
Tipul măsurătorii: Energie activă și reactivă, Putere activă și reactivă, Curent, Tensiune
Mod de măsurare: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Aplicarea aparatului: Subfacturare, Multi-tarif, Măsurare parțială
Clasa de precizie: Clasa 0,5S energie activă conform IEC 62053-22, Clasa 0,5S energie activă conform ANSI C12.20
Tipul de intrare: Transformator de curent de joasă tensiune 0,333 V sau 1 V
Tensiune nominală: 100...277 V +/- 20%, 173...480 V +/- 20%
Frecvență de rețea: 60 Hz, 50 Hz
Tipul tehnologiei: Electronică
Tipul afișajului: Afișaj LCD
Frecvența de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 1...32767000 mA
Valoare maximă măsurabilă: 99999999,9 kWh, 99999999 MWh
Intrare tarif: Tarif (4)
Protocol port de comunicații: BACnet cu viteze de 9,6, 19,2, 38,4, 57,6, 76,8 kbaud
Conexiune port de comunicații: Bornă cu șurub: RS485
Indicatori locali: LED verde: stare pornită, LED galben intermitent: verificare precizie, alarmă: suprasarcină
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Mod de montare: Prin fixare prin clipare
Suprafață de fixare: Șină DIN
Caracteristici de mediu
Grad de protecție IP: IP40 panou frontal: conform standardului IEC 60529, IP20 carcasă: conform standardului IEC 60529
Grad de rezistență la impact IK: IK08
Grad de poluare: 2
Umiditate relativă: 5...95% la 36°C
Temperatura mediului de funcționare: -25...70°C - IEC
Temperatura mediului de depozitare: -40...85°C
Altitudine de funcționare: < 3000 m
Culoare: Alb
Intervale de 9 mm: 10
Lățime: 90 mm
Înălțime: 87 mm
Adâncime: 69 mm
Standarde și certificate
Standarde: BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 61010-1:2010, EN 61010-1:2010, IEC 61010-1:2010, UL 61010-1:2010, BS EN 61010-2-30, IEC 61010-2-30, EN 61010-2-30, UL 61010-2-30, ANSI C12.20
Certificate de produs: Conformitate CE IEC 61010-1 (siguranță), Conformitate CE EN 61557-12 (monitorizare a performanței), Conformitate CE EN/IEC 61326-1 (EMC), Conformitate UKCA BS EN 61010-1 (siguranță), Conformitate UKCA BS EN 61557-12 (monitorizare a performanței), Conformitate UKCA BS EN 61326-1 (EMC), Conformitate CULus UL 61010-1 (siguranță), Conformitate CULus EN 61010-1 (siguranță), KZ, RCM
