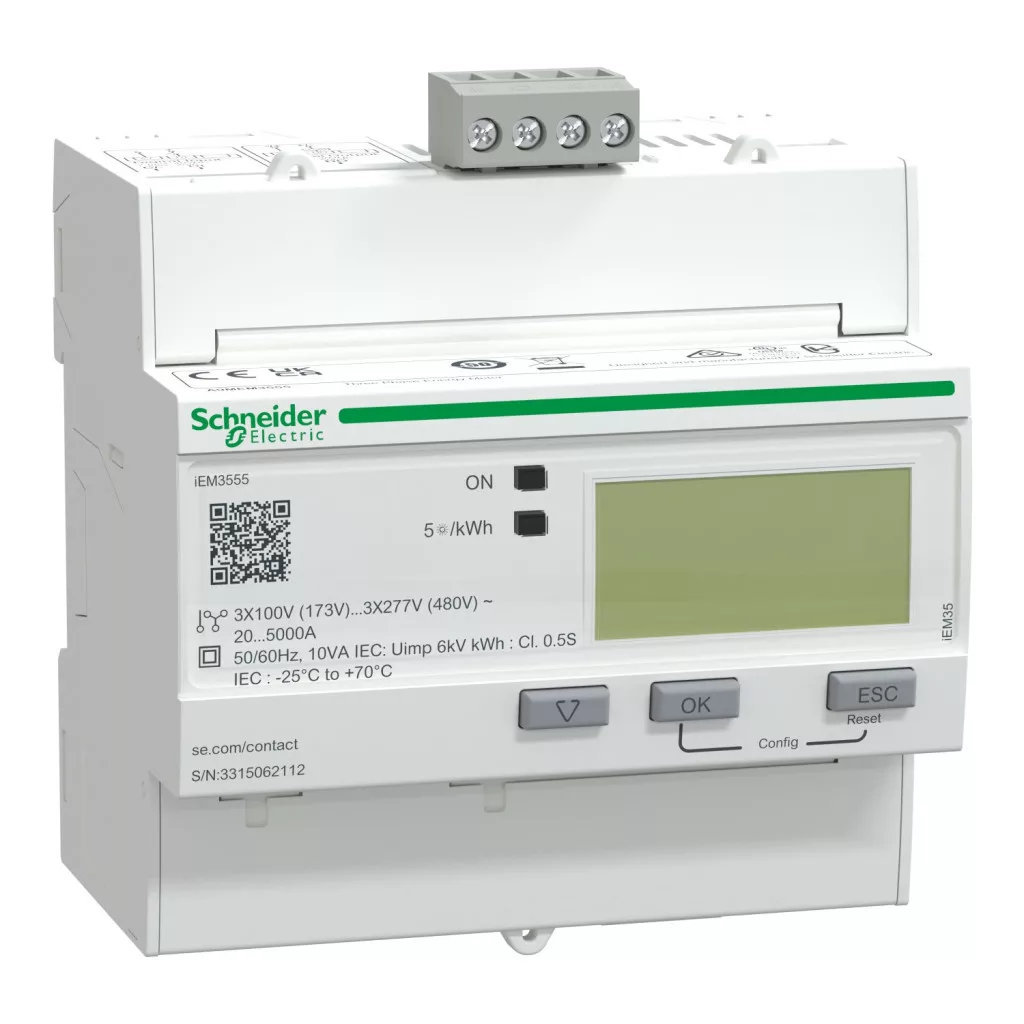

Contorul de energie Schneider Electric din seria Acti9, modelul A9MEM3555, este un dispozitiv electronic de măsurare a consumului extrem de avansat, care reprezintă un element indispensabil pentru gestionarea modernă a clădirilor și optimizarea costurilor energetice. Acest dispozitiv face parte din gama de produse Schneider Electric iEM3000, concepută special pentru a asigura o măsurare a energiei precisă și rentabilă atât pentru instalațiile mici, cât și pentru cele mari. Contorul de energie A9MEM3555 are o intrare de tip bobină Rogowski, capabilă să efectueze măsurători într-un interval de curent cuprins între 50 și 5000 A. Acest lucru este deosebit de avantajos în aplicațiile industriale de mare putere, unde soluțiile tradiționale de măsurare nu mai sunt suficient de eficiente. Aparatul poate funcționa în mai multe intervale de tensiune: 100-277 V ±20% sau 173-480 V ±20%, putând fi astfel utilizat în mod flexibil în diverse medii de rețea. Suportă atât frecvența de rețea de 50 Hz, cât și cea de 60 Hz, ceea ce asigură utilizarea sa la nivel internațional. Pentru măsurători precise, dispozitivul funcționează cu o rată de eșantionare de 32 de eșantioane/ciclu, asigurând astfel o precizie excelentă în monitorizarea consumului de energie. Una dintre cele mai remarcabile caracteristici este precizia măsurătorilor: dispozitivul are clasa de precizie 0,5S pentru măsurarea energiei active, în conformitate cu standardele IEC 62053-22 și ANSI C12.20. Este capabil să măsoare energia activă și reactivă, puterea activă și reactivă, precum și intensitatea curentului și tensiunea. O caracteristică specială a modelului A9MEM3555 este funcția multi-tarif, care permite gestionarea a 4 tarife diferite, fiind astfel ideal pentru medii în care prețurile energiei variază în funcție de perioadă. Datorită funcțiilor de măsurare parțială și de subfacturare, este alegerea ideală pentru repartizarea detaliată a costurilor energetice ale clădirilor, chiar și pe încăperi sau pe chiriași. Valoarea maximă măsurabilă a aparatului este de 99999999,9 kWh sau 99999999 MWh, ceea ce asigură o capacitate adecvată pentru măsurători pe termen lung. În ceea ce privește opțiunile de comunicare, A9MEM3555 utilizează protocolul Modbus RTU, care funcționează la viteze de 9,6, 19,2 și 38,4 kbaud, cu setări de paritate pară/impară sau fără paritate. Această funcție permite integrarea dispozitivului în sistemele de monitorizare a clădirilor, astfel încât datele privind consumul de energie pot fi monitorizate și analizate de la distanță. Portul de comunicație este asigurat de o bornă cu șurub prin intermediul unei interfețe RS485. Dispozitivul dispune de 1 intrare digitală (0...5 V/11...40 V 24 V CC) și 1 ieșire digitală (statică), cu o tensiune de 5...40 V CC@50 mA. Interfața cu utilizatorul dispune de un ecran LCD ușor de utilizat, iar diferite lumini de semnalizare ajută la evaluarea rapidă a stării de funcționare: lumină verde pentru starea pornită, LED galben intermitent pentru verificarea preciziei și pentru alarma de suprasarcină, precum și o lumină galbenă care indică comunicarea activă pe portul Modbus.
Schneider Electric seria iEM3000 - Specificații tehnice A9MEM3555
Caracteristici principale
Gama de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumirea scurtă a dispozitivului: iEM3555
Caracteristici tehnice
Descrierea polilor: 3P, 3P + N, 1P + N
Tipul de măsurare: Energie activă și reactivă, Putere activă și reactivă, Curent, Tensiune
Tipul de măsurare: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Aplicația dispozitivului: Multi-tarif, Contor parțial, Subfacturare
Clasa de precizie: Clasa 0,5S energie activă conform IEC 62053-22, Clasa 0,5S energie activă conform ANSI C12.20
Tip de intrare: Bobină Rogowski 50...5000 A
Tensiune nominală: 100…277 V +/- 20%, 173…480 V +/- 20%
Frecvență de rețea: 50 Hz, 60 Hz
Tipul tehnologiei: Electronică
Tipul afișajului: Afișaj LCD
Viteza de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 50…5000 A
Valoarea maximă măsurabilă: 99999999,9 kWh, 99999999 MWh
Intrare tarif: Tarif (4)
Protocol port de comunicații: Modbus RTU cu viteze de 9,6, 19,2 și 38,4 kbaud, cu paritate pară/impară sau fără paritate
Suport port de comunicații: Bloc de borne cu șurub: RS485
Caracteristici fizice
Indicator local: LED verde: stare pornită, LED galben intermitent: verificare precizie, alarmă: suprasarcină, LED galben: comunicare activă pe portul Modbus (Modbus)
Număr intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Mod de montare: Prin fixare prin clipire
Bază de montare: Șină DIN
Conexiuni - borne: Circuit: cablu(uri) de 6 mm² cu bornă cu șurub, Circuit de tensiune: cablu(uri) de 2,5 mm² cu bornă cu șurub, Circuit de intrare/ieșire: cablu(uri) de 1,5 mm² cu bornă cu șurub, Comunicații: cablu (cabluri) de 2,5 mm² cu bornă cu șurub
Parametri de mediu
Grad de protecție IP: IP40 fațadă: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de rezistență la impact IK: IK08
Grad de poluare: 2
Umiditate relativă: 5…95% la 36 °C
Temperatură de funcționare a mediului: -25…70 °C - IEC
Temperatură de depozitare: -40…85 °C
Altitudine de funcționare: < 3000 m
Culoare: Alb
Unități de 9 mm: 10
Lățime: 90 mm
Înălțime: 87 mm
Adâncime: 69 mm
Certificate de conformitate
Standarde: BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 61010-1:2010, EN 61010-1:2010, IEC 61010-1:2010, UL 61010-1:2010, BS EN 61010-2-30, IEC 61010-2-30, EN 61010-2-30, UL 61010-2-30, ANSI C12.20
Certificări de produs: Conformitate CE IEC 61010-1 (siguranță), Conformitate CE EN 61557-12 (contor de energie), Conformitate CE EN/IEC 61326-1 (EMC), Conformitate UKCA BS EN 61010-1 (siguranță), Conformitate UKCA BS EN 61557-12 (contor de energie), Conformitate UKCA BS EN 61326-1 (EMC), Conformitate CULus UL 61010-1 (siguranță), Conformitate CULus EN 61010-1 (siguranță), KZ, RCM
