A9MEM3565 este un contor profesional dezvoltat ca parte a gamei de produse Acti9 de la Schneider Electric, care utilizează protocolul de comunicație BACnet și este dotat cu senzori de curent cu bobină Rogowski. Acest contor special, ca parte a seriei iEM3000, oferă utilizatorilor numeroase soluții moderne de gestionare a clădirilor, fie că este vorba de clădiri mici sau mari, centre de date sau instalații industriale. Aparatul măsoară cu o precizie remarcabilă atât consumul de energie activă, cât și cel reactiv, puterea, intensitatea curentului și tensiunea. Conform standardelor IEC 62053-22 și ANSI C12.20, acesta are o precizie de clasa 0,5S în domeniul măsurării energiei active. Dispozitivul de măsurare funcționează cu o bobină Rogowski de intrare, care asigură un domeniu larg de măsurare, între 50 și 5000 A. Intervalele de tensiune nominală sunt cuprinse între 100-277 V și 173-480 V, ambele cu o toleranță de ±20%. Este compatibil atât cu frecvența de rețea de 50 Hz, cât și cu cea de 60 Hz, putând fi astfel utilizat practic în orice rețea electrică. Versatilitatea dispozitivului este sporită și mai mult de afișajul LCD, precum și de rata de eșantionare de 32 de eșantioane/ciclu, care permite o măsurare extrem de precisă. Valoarea maximă care poate fi măsurată este de 99999999,9 kWh sau 99999999 MWh, fiind astfel potrivit și pentru măsurarea energiei pe termen lung. Contorul poate gestiona patru tarife diferite, ceea ce este deosebit de util în procesul de optimizare a costurilor. Protocolul de comunicație BACnet funcționează la o viteză de 9,6-76,8 kbaud și este accesibil prin conexiunea RS485, care poate fi conectată cu borne cu șurub. LED-urile de pe interfața utilizatorului oferă un feedback clar: LED-ul verde indică starea de pornire, în timp ce LED-ul galben intermitent servește la verificarea preciziei sau la alarmare în caz de suprasarcină. Dispozitivul dispune de o intrare digitală (0-5 V/11-40 V, 24 V CC) și o ieșire digitală (statică), care funcționează în intervalul de tensiune 5-40 V CC@50 mA. Acest lucru asigură o flexibilitate suplimentară în integrarea sistemului. Dispozitivul poate fi montat pe șină DIN, are dimensiunile de 90 mm lățime, 87 mm înălțime și 69 mm adâncime și este disponibil în culoarea albă. Contorul Schneider Electric A9MEM3565 este alegerea ideală pentru sistemele de gestionare a costurilor din clădiri, fie că este vorba de facturare sau de repartizarea costurilor. Dispozitivul poate fi utilizat pentru măsurarea alimentărilor principale, a surselor secundare sau a tablourilor de distribuție, putând fi astfel adaptat în mod flexibil la cerințele specifice ale proiectului. Panoul frontal cu grad de protecție IP40 și carcasa cu grad de protecție IP20, precum și rezistența la impact IK08 asigură o durată lungă de viață a produsului. Aparatul poate fi utilizat într-un interval de temperatură de funcționare cuprins între -25 și 70 °C și poate fi exploatat la altitudini de până la 3000 de metri deasupra nivelului mării. Aparatul de măsură respectă numeroase standarde și certificări internaționale, inclusiv conformitățile CE, UKCA, CULus, KZ și RCM, ceea ce garantează calitatea și fiabilitatea în orice mediu de utilizare.

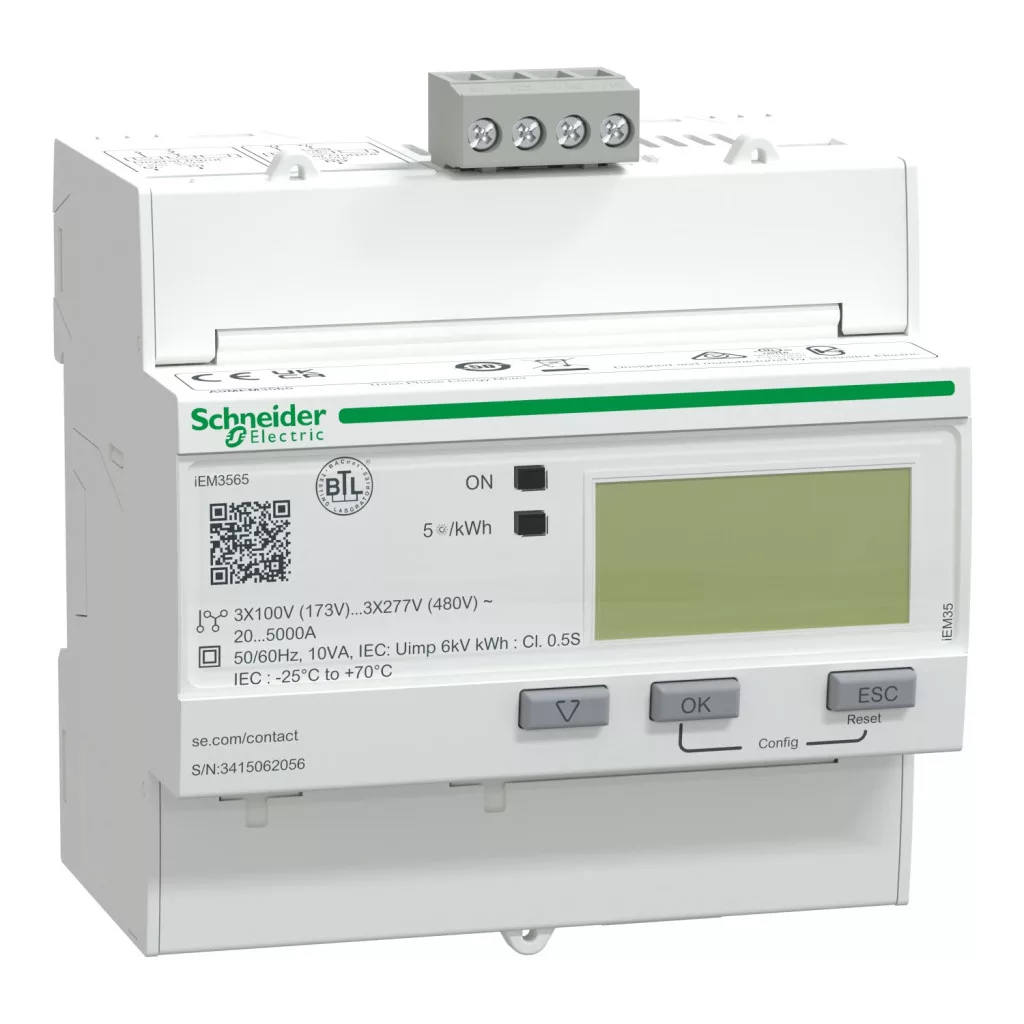

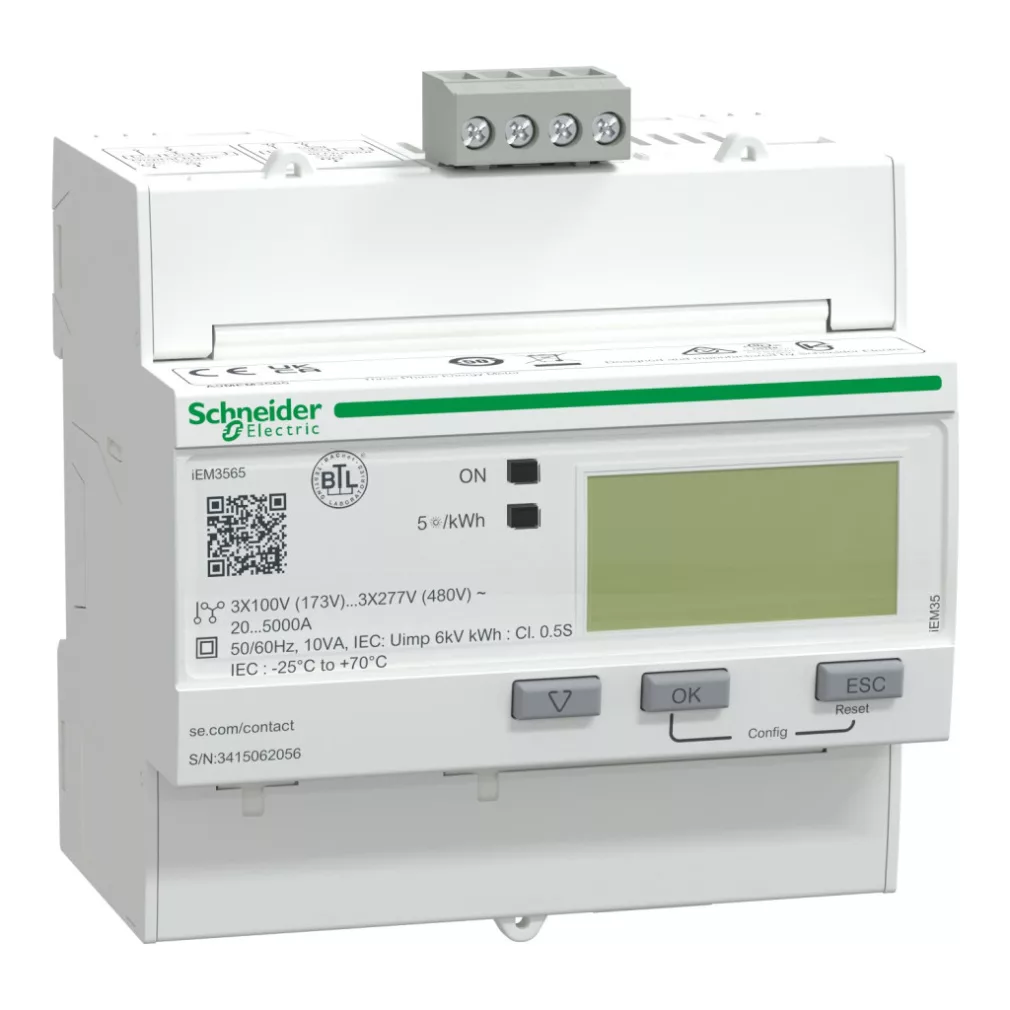

Seria Schneider Electric iEM3000 - A9MEM3565 - Contor de energie BACNET cu bobină Rogowski - Specificații tehnice
Caracteristici principale
Gama de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumire scurtă a dispozitivului: iEM3565
Specificații tehnice
Descrierea polilor: 1P + N, 3P + N, 3P
Tip de măsurare: Energie activă și reactivă, Putere activă și reactivă, Intensitate de curent, Tensiune
Mod de măsurare: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Aplicație dispozitiv: Facturare parțială, Contor parțial, Multitarif
Clasa de precizie: 0,5S energie activă conform IEC 62053-22, 0,5S energie activă conform ANSI C12.20
Tipul de intrare: Bobină Rogowski 50...5000 A
Tensiune nominală: 100…277 V +/- 20%, 173…480 V +/- 20%
Frecvență de rețea: 50 Hz, 60 Hz
Tipul tehnologiei: Electronică
Tipul afișajului: Afișaj LCD
Rata de eșantionare: 32 eșantioane/ciclu
Intensitatea curentului de măsurare: 50...5000 A
Valoare maximă măsurabilă: 99999999,9 kWh, 99999999 MWh
Intrare tarif: 4 tarife
Comunicare
Protocol port de comunicare: BACnet 9.6, 19,2, 38,4, 57,6, 76,8 kbaud
Conexiune port de comunicație: Bornă cu șurub: RS485
Semnalizare și comandă
Semnalizare locală: LED verde: stare pornită, LED galben intermitent: verificare precizie, alarmă: suprasarcină
Număr intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Montare
Mod de montare: Montare pe șină
Suport de montare: Șină DIN
Conexiuni
Conectori - borne: Circuit: borne cu șurub pentru cabluri de 6 mm², Circuit de tensiune: borne cu șurub pentru cabluri de 2,5 mm², Circuit de intrare/ieșire: borne cu șurub pentru cabluri de 1,5 mm², Comunicație: borne cu șurub pentru cabluri de 2,5 mm²
Cuplu de strângere: Circuit de intrare/ieșire: 0,5 N.m șurubelniță Philips, Circuit de tensiune: 0,5 N.m șurubelniță Philips, Circuit electric: 0,8 N.m șurubelniță Pozidriv, Comunicații: 0,5 N.m șurubelniță Philips
Lungime de dezizolare a cablului: Circuit de intrare/ieșire: 6 mm, Circuit de tensiune: 8 mm, Circuit de curent: 8 mm, Comunicare: 7 mm
Standarde și certificate
Standarde: BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 61010-1:2010, EN 61010-1:2010, IEC 61010-1:2010, UL 61010-1:2010, BS EN 61010-2-30, IEC 61010-2-30, EN 61010-2-30, UL 61010-2-30, ANSI C12.20
Certificate de produs: Conformitate CE IEC 61010-1 (siguranță), Conformitate CE EN 61557-12 (monitor de performanță), Conformitate CE EN/IEC 61326-1 (EMC), Conformitate UKCA BS EN 61010-1 (siguranță), Conformitate UKCA BS EN 61557-12 (monitor de putere), Conformitate UKCA BS EN 61326-1 (EMC), Conformitate CULus UL 61010-1 (siguranță), Conformitate CULus EN 61010-1 (siguranță), KZ, RCM
Caracteristici de mediu
Grad de protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de protecție IK: IK08
Grad de poluare: 2
Umiditate relativă: 5...95% la 36°C
Temperatura mediului în timpul funcționării: -25...70°C - IEC
Temperatura mediului în timpul depozitării: -40...85°C
Altitudine de funcționare: < 3000 m
Caracteristici fizice
Culoare: Alb
Diviziuni de 9 mm: 10
Lățime: 90 mm
Înălțime: 87 mm
Adâncime: 69 mm
